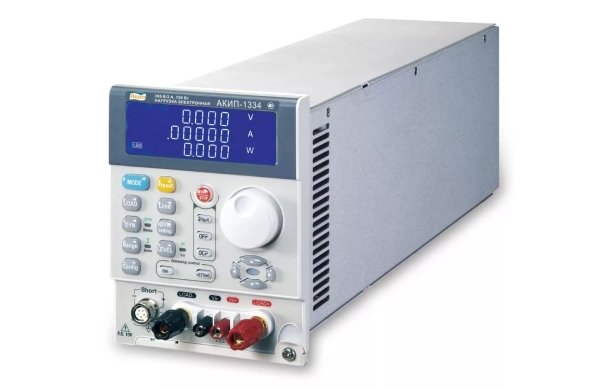

| Электронная нагрузка АКИП-1336 • Входные параметры нагрузки: пост. напряжение до 100 В/ 300 В/ 500В, ток до 2А/ 20А, мощность до 150Вт/ 300Вт • 6 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки, LED режим • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме) • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов) • 4-х проводная схема подключения • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) • Внутренняя память 150 ячеек (профили состояний) • Мощность шасси 300 Вт (3302F), 600 Вт (3305F), 1200 Вт (3300F) • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен) |
| Характеристики | ||||||||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-1334 | АКИП-1335 | АКИП-1336 | ||||
| ВХОДНЫЕ ПАРАМЕТРЫ |
Напряжение на нагрузке | 0…300 В | 0…100 В | 0…500 В | ||||
| Ток в нагрузке | 0…0,6 А | 0…2 А | 0…6 А | 0…20 А | 0…0,6 А | 0…2 А | ||
| Потребляемая мощность | 150 Вт | 300 Вт | 300 Вт | |||||
| Мин. Uвх | 6 В (при 2 А) | 0,7 В (при 20 А) | 6 В (при 2 А) | |||||
| РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ (CV) |
Диапазон установки | 0…30 В | 0…300 В | 0…12 В | 0…100 В | 0…60 В | 0…500 В | |
| Погрешность установки | ±(0,05%*Uуст+0,05%*Uконечн) | |||||||
| Дискретность установки | 0.0005 В | 0,005 В | 0,0002 В | 0,002 В | 0,001 В | 0,01 В | ||
| РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ (CR) |
Диапазон установки (Ом) |
125…125 000 |
3…125 | 5…5000 | 0,05…5 | 250…250 000 |
3…250 | |
| Погрешность установки | ±(0,2%*Rуст+0,2%*Rконечн) | |||||||
| Дискретность установки | 0,133 мкСм |
2,0833 мОм |
3,3 мкСм | 0,0833 мОм |
0,0666 мкСм |
4,1666 мОм |
||
| РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ |
Диапазон установки | 0…0,6 А | 0…2 А | 0…6 А | 0…20 А | 0…0,6 А | 0…2 А | |
| Погрешность установки | ±(0,1%*Iуст+0,1%*I конечн) | |||||||
| Дискретность установки | 0, 01 мА | 0,04 мА | 0,1 мА | 0,4 мА | 0, 01 мА | 0,04 мА | ||
| РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ |
Диапазон периода переключения нагрузки |
0,05…9,999 / 99,99 / 999,9 / 9999 мс | ||||||
| Дискретность установки | 0,001 / 0,01 / 0,1 / 1 мс | |||||||
| Диапазон скорости (изменения силы тока) |
0,48-30 мА/мкс (0,12 мА/мкс) |
1,92-120 мА/мкс (0,48 мА/мкс) |
4,8-300 мА/мкс (1,2 мА/мкс) |
19,2-1200 мА/мкс (4,8 мА/мкс) |
0,48-30 мА/мкс (0,12 мА/мкс) |
1,92-120 мА/мкс (0,48 мА/мкс) |
||
| Погрешность | ±5% + 1емр (единица младшего разряда) | |||||||
| Мин. время нарастания | 20 мкс | |||||||
| РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ (CP) |
Диапазон установки | 0…150 Вт | 0…300 Вт | 0…300 Вт | ||||
| Погрешность установки | ±(0,5%*Pуст+0,5%*Pконечн) | |||||||
| Дискретность установки | 0,0025 Вт | 0,005 Вт | 0,005 Вт | |||||
| РЕЖИМ LED | Диапазон напряж. Vo | 0…300 В | 0…100 В | 0…500 В | ||||
| Диапазон сопр. Rd | 2,5…120 Ом @ Vo – Vd = 0…6 В 12,5…600 Ом @ Vo – Vd = 6…30 В 125…6 кОм @ Vo – Vd = 0…6 В |
0,125…60 Ом @ Vo – Vd = 0…3 В 0,5…240 Ом @ Vo – Vd = 3…12 В 5…2,4 кОм @ Vo – Vd = 12…100 В |
2,5…120 Ом @ Vo – Vd = 0…6 В 25…1,2 кОм @ Vo – Vd = 6…60 В 250…12 кОм @ Vo – Vd = 60…500 В |
|||||
| Разрешение | 16 бит | |||||||
| Погрешность | Vd: ± (0,05% от уст. + 0,1% от диап.), Rd: ± (0,05% от уст. + 0,1% от диап.) | |||||||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ |
Диапазон (разрешение) | 60 В (1 мВ) | 300 В (5 мВ) | 30 В (0,5 мВ) | 100 В (2 мВ) | 60 В (1 мВ) | 500 В (10 мВ) | |
| Погрешность измерения | ±(0,025%*Uизм+0,025%*Uконечн) | |||||||
| ИЗМЕРЕНИЕ ТОКА | Диапазон (разрешение) | 0,6 A (0,01 мА) | 2 A (0,04 мА) | 6 А (0,1 мА) | 20 А (0,4 мА) | 0,6 А (0,01 мА) | 2 А (0,04 мА) | |
| Погрешность измерения | ±(0,1%*Iизм+0,1%*Iконечн) | |||||||
| ИЗМЕРЕНИЕ МОЩНОСТИ | Диапазон (разрешение) | 15 Вт (0,25 мВт) |
150 Вт (2,5 мВт) |
30 Вт (0,5 мВт) |
300 Вт (5 мВт) |
30 Вт (0,5 мВт) |
300 Вт (5 мВт) |
|
| Погрешность измерения | ±(0,1%*Pизм+0,1%*Pконечн) | |||||||
| УПРАВЛЕНИЕ | Диапазон (разрешение) | 0…10 В (0,05 В) | ||||||
| ЗАТУХАНИЕМ (ИММИТАЦИЯ ДИММЕРА) |
Погрешность установки | ±(1%*Uуст+1%*Uконечн) | ||||||
| Диапазон частот (разрешение) |
0…1 кГц (10 Гц) | |||||||
| Скважность (разрешение) |
1%...99% (1%) | |||||||
| ОБЩИЕ ДАННЫЕ | Выход сигнала КЗ | 12 В/ 100 мА (макс.) | ||||||
| Интерфейс шасси | (опции): RS232, LAN, GPIB*, USB (только взамен) | |||||||
| Размеры | модуль | 108 x 143 x 405 мм | ||||||
| шасси | 3300F - 440 х 177 х 445 мм 3305F - 269 х 177 х 445 мм 3302F - 160 х 177 х 445 мм |
|||||||
| Вес | модуль | 3,5 кг | ||||||
| шасси | 3300F - 9,5 кг 3305F – 7,5 кг 3302F – 5,5 кг |
|||||||
