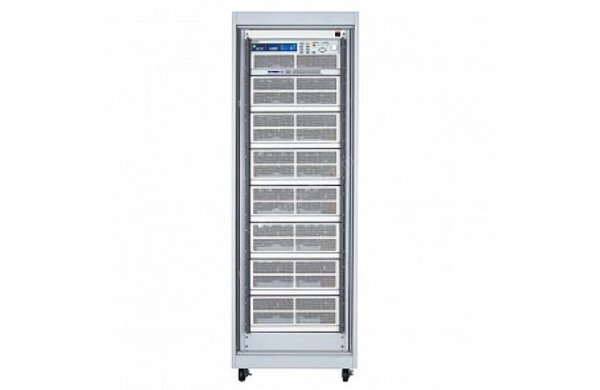

Электронная нагрузка АКИП-1333

Артикул: 1-14213

ВХОДНЫЕ ПАРАМЕТРЫ
• Напряжение на нагрузке: 500 В
• Ток в нагрузке: 500 А
РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ (CR)
• Диапазон установки: 0,2 Ом - 1,2 Ом - 72 кОм
• Дискретность установки: 0,2 мОм/ 0,0138 мСм
РЕЖИМ ПОСТ. ТОКА, СТАТИЧЕСКИЙ РЕЖИМ (CC)
• Диапазон установки: 0…50/ 500 А
• Дискретность установки: 0,84/ 8,4 мА
РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ (CP)
• Диапазон установки: 1440/ 14400 Вт
• Дискретность установки: 24/ 240 мВт
ИЗМЕРЕНИЕ ТОКА
• Диапазон измерения: 0…50/ 500 А
• Разрешение: 0,84/ 8,4 мА

ОБЩИЕ ДАННЫЕ
• Размеры: 1416 x 440 x 445 мм
• Вес: 189 кг




Электронная нагрузка АКИП-1333


• Входные параметры нагрузки: постоянное напряжение до 500 В, ток до 240/ 300/ 360/ 500 А, мощность до 7200/ 9000/ 10800/ 14400 Вт
• 5 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с)
• Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов)
• Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
• 4-х проводная схема подключения
• Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
• Внутренняя память 150 ячеек (профили состояний)
• Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен)




Технические данные
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ АКИП-1330 АКИП-1331 АКИП-1332 АКИП-1333
ВХОДНЫЕ ПАРАМЕТРЫ Напряжение на нагрузке 500 В
Ток в нагрузке 240 А 300 А 360 А 500 А
Мощность 7200 Вт 9000 Вт 10800 Вт 14400 Вт
Мин. Uвх при макс. токе 4В (при 240 А) 4В (при 240 А) 4В (при 360 А) 4В (при 500 А)
РЕЖИМ
ПОСТОЯННОГО
НАПРЯЖЕНИЯ (CV)
Диапазон установки 0…60В / 0…500 В
Погрешн. установки ±(0,05%*Uуст+0,05%*Uконечн)
Дискретность установки 1 мВ / 10 мВ
РЕЖИМ
ПОСТОЯННОГО
СОПРОТИВЛЕНИЯ (CR)
Диапазон установки 0,416 Ом – 2,5 Ом -
150 кОм
0,0333 Ом – 2 Ом –
120 кОм
0,0277Ом-1,666Ом-
100 кОм
0,2 Ом - 1,2 Ом
-
72 кОм
Дискретность установки 0,0416 мОм/
0,0066 мСм
0,0333 мОм/
0,128 мСм
0,0277мОм/
0,00033 мСм
0,2 мОм/
0,0138 мСм
Погрешн. установки ±(0,2%*Uуст+0,2%*Uконечн)
РЕЖИМ ПОСТОЯННОГО
ТОКА, СТАТИЧЕСКИЙ
РЕЖИМ (CC)
Диапазон установки 0…24/ 240 А 0…30/ 300 А 0…36/ 360 А 0…50/ 500 А
Погрешн. установки ±(0,1%*Iуст+0,1%*Iконечн)
Дискретность установки 0,4 / 4 мА 0,5/ 5 мА 0,6 / 6 мА 0,84/ 8,4 мА
РЕЖИМ
ПОСТОЯННОЙ
МОЩНОСТИ (CP)
Диапазон установки 720/ 7200 Вт 900/ 9000 Вт 1080/ 10800 Вт 1440/ 14400 Вт
Погрешн. установки ±(0,5%*Pуст+0,5%*Pконечн)
Дискретность установки 12/ 120 мВт 15/ 150 мВт 18/ 180 мВт 24/ 240 мВт

РЕЖИМ
ПОСТОЯННОГО
ТОКА,
ДИНАМИЧЕСКИЙ
РЕЖИМ
(DYNAMIC CC)
Диапазон периода
переключения нагрузки
50 мкс - 9,999 мс/ 99,99 мс/999,9 мс/9999 мс
Дискр. установки
периода
0,001мс/0,01 мс/ 0,1 мс/ 1 мс
Погрешность ± (0,005%*Уст.знач. + ед.мл.разр.)
Диапазон скорости
измен. силы тока
19,2 мА- 1,2 А/мкс
0,192 А- 12 А/мкс
24 мА- 1,5 А/мкс
240 мА- 15 А/мкс
28,8 мА - 1,8 А/мкс
288 мА - 18 А/мкс
0,04 А -
2,5А/мкс
0,4 А - 25 А/мкс
Разрешение 8 бит
Погреш. уст. скорости
изменения силы тока
± (5%*Уст.знач. + 10 мкс)
Мин. время нараст. 20 мкс
ИЗМЕРЕНИЕ
НАПРЯЖЕНИЯ

Диапазон измерения 0…60 В / 600 В
Разрешение 0,001 / 0,01 В
Погрешность ±(0,025%*Uизм+0,025%*Uконечн)
ИЗМЕРЕНИЕ
ТОКА
Диапазон измерения 0…24/ 240 А 0…30/ 300 А 0…36/ 360 А 0…50/ 500 А
Разрешение 0,4 / 4 мА 0,5/ 5 мА 0,4 / 4 мА 0,84/ 8,4 мА
Погреш. измерения ±(0,1%*Iизм+0,1%*Iконечн)
ИЗМЕРЕНИЕ
МОЩНОСТИ
Пределы измерения 540/ 5400 Вт 900/ 9000 Вт 1080/ 10800 Вт 1440/ 14400 Вт
Разрешение 0,1 Вт
Погрешность ±(0,125%*Iизм+0,125%*Iконечн)
ПРОГРАММИРОВАНИЕ Последовательность F1~9 (16 шагов в каждой последовательности)
T1/T2 (время перекл.) 0,1 с ~ 9,9 с / повторение 9999 раз
Внешнее управление 0 ~ 10 В (пост.) для режима пост. тока
Тест Годен/Не Годен Напряжение/ Ток/ Мощность

ОБЩИЕ ДАННЫЕ
Интерфейс опционально: RS-232, USB, GPIB, LAN
Состав нагрузки 4 блока (U30) 5 блока (U30) 6 блоков (U30) 8 блоков (U35)
Потребл. мощность 400 Вт 500 Вт 600 Вт 800 Вт
Размеры 708 x 440 x 445 мм 885 x 440 x 445 мм 1062 x 440 x 445 мм 1416 x 440 x 445 мм
Вес 94 кг 118 кг 141 кг 189 кг
