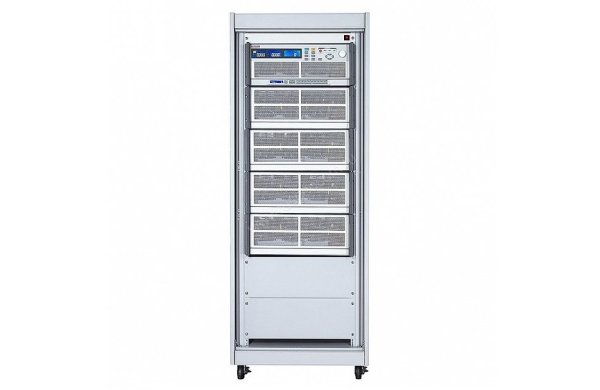

| Электронная нагрузка АКИП-1331 • Входные параметры нагрузки: постоянное напряжение до 500 В, ток до 240/ 300/ 360/ 500 А, мощность до 7200/ 9000/ 10800/ 14400 Вт • 5 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с) • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов) • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме) • 4-х проводная схема подключения • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) • Внутренняя память 150 ячеек (профили состояний) • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен) |
| Технические данные | |||||||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-1330 | АКИП-1331 | АКИП-1332 | АКИП-1333 | ||
| ВХОДНЫЕ ПАРАМЕТРЫ | Напряжение на нагрузке | 500 В | |||||
| Ток в нагрузке | 240 А | 300 А | 360 А | 500 А | |||
| Мощность | 7200 Вт | 9000 Вт | 10800 Вт | 14400 Вт | |||
| Мин. Uвх при макс. токе | 4В (при 240 А) | 4В (при 240 А) | 4В (при 360 А) | 4В (при 500 А) | |||
| РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ (CV) |
Диапазон установки | 0…60В / 0…500 В | |||||
| Погрешн. установки | ±(0,05%*Uуст+0,05%*Uконечн) | ||||||
| Дискретность установки | 1 мВ / 10 мВ | ||||||
| РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ (CR) |
Диапазон установки | 0,416 Ом – 2,5 Ом - 150 кОм |
0,0333 Ом – 2 Ом – 120 кОм |
0,0277Ом-1,666Ом- 100 кОм |
0,2 Ом - 1,2 Ом - 72 кОм |
||
| Дискретность установки | 0,0416 мОм/ 0,0066 мСм |
0,0333 мОм/ 0,128 мСм |
0,0277мОм/ 0,00033 мСм |
0,2 мОм/ 0,0138 мСм |
|||
| Погрешн. установки | ±(0,2%*Uуст+0,2%*Uконечн) | ||||||
| РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ (CC) |
Диапазон установки | 0…24/ 240 А | 0…30/ 300 А | 0…36/ 360 А | 0…50/ 500 А | ||
| Погрешн. установки | ±(0,1%*Iуст+0,1%*Iконечн) | ||||||
| Дискретность установки | 0,4 / 4 мА | 0,5/ 5 мА | 0,6 / 6 мА | 0,84/ 8,4 мА | |||
| РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ (CP) |
Диапазон установки | 720/ 7200 Вт | 900/ 9000 Вт | 1080/ 10800 Вт | 1440/ 14400 Вт | ||
| Погрешн. установки | ±(0,5%*Pуст+0,5%*Pконечн) | ||||||
| Дискретность установки | 12/ 120 мВт | 15/ 150 мВт | 18/ 180 мВт | 24/ 240 мВт | |||
РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ (DYNAMIC CC) |
Диапазон периода переключения нагрузки |
50 мкс - 9,999 мс/ 99,99 мс/999,9 мс/9999 мс | |||||
| Дискр. установки периода |
0,001мс/0,01 мс/ 0,1 мс/ 1 мс | ||||||
| Погрешность | ± (0,005%*Уст.знач. + ед.мл.разр.) | ||||||
| Диапазон скорости измен. силы тока |
19,2 мА- 1,2 А/мкс 0,192 А- 12 А/мкс |
24 мА- 1,5 А/мкс 240 мА- 15 А/мкс |
28,8 мА - 1,8 А/мкс 288 мА - 18 А/мкс |
0,04 А - 2,5А/мкс 0,4 А - 25 А/мкс |
|||
| Разрешение | 8 бит | ||||||
| Погреш. уст. скорости изменения силы тока |
± (5%*Уст.знач. + 10 мкс) | ||||||
| Мин. время нараст. | 20 мкс | ||||||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ |
Диапазон измерения | 0…60 В / 600 В | |||||
| Разрешение | 0,001 / 0,01 В | ||||||
| Погрешность | ±(0,025%*Uизм+0,025%*Uконечн) | ||||||
| ИЗМЕРЕНИЕ ТОКА |
Диапазон измерения | 0…24/ 240 А | 0…30/ 300 А | 0…36/ 360 А | 0…50/ 500 А | ||
| Разрешение | 0,4 / 4 мА | 0,5/ 5 мА | 0,4 / 4 мА | 0,84/ 8,4 мА | |||
| Погреш. измерения | ±(0,1%*Iизм+0,1%*Iконечн) | ||||||
| ИЗМЕРЕНИЕ МОЩНОСТИ |
Пределы измерения | 540/ 5400 Вт | 900/ 9000 Вт | 1080/ 10800 Вт | 1440/ 14400 Вт | ||
| Разрешение | 0,1 Вт | ||||||
| Погрешность | ±(0,125%*Iизм+0,125%*Iконечн) | ||||||
| ПРОГРАММИРОВАНИЕ | Последовательность | F1~9 (16 шагов в каждой последовательности) | |||||
| T1/T2 (время перекл.) | 0,1 с ~ 9,9 с / повторение 9999 раз | ||||||
| Внешнее управление | 0 ~ 10 В (пост.) для режима пост. тока | ||||||
| Тест Годен/Не Годен | Напряжение/ Ток/ Мощность | ||||||
ОБЩИЕ ДАННЫЕ |
Интерфейс | опционально: RS-232, USB, GPIB, LAN | |||||
| Состав нагрузки | 4 блока (U30) | 5 блока (U30) | 6 блоков (U30) | 8 блоков (U35) | |||
| Потребл. мощность | 400 Вт | 500 Вт | 600 Вт | 800 Вт | |||
| Размеры | 708 x 440 x 445 мм | 885 x 440 x 445 мм | 1062 x 440 x 445 мм | 1416 x 440 x 445 мм | |||
| Вес | 94 кг | 118 кг | 141 кг | 189 кг | |||
