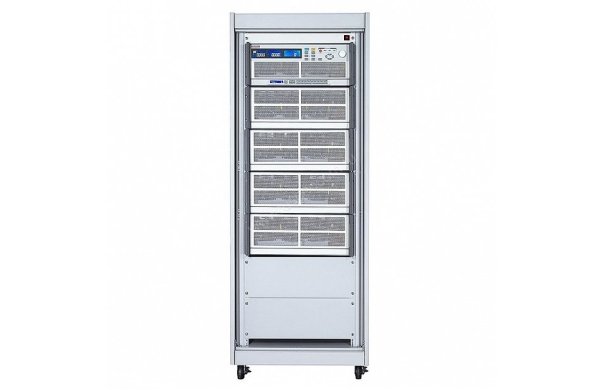

| Электронная нагрузка АКИП-1329 • Входные параметры нагрузки: постоянное напряжение до 500 В, ток до 24/ 36/ 60/ 72 А, мощность до 3600/ 5400/ 9000/ 10800 Вт • 5 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс …10 с) • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов) • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме) • 4-х проводная схема подключения • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) • Внутренняя память 150 ячеек (профили состояний) • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен) • Нагрузки монтируются в подкатной шкаф U15/ U30 |
| Технические данные | |||||||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-1326 | АКИП-1327 | АКИП-1328 | АКИП-1329 | ||
| ВХОДНЫЕ ПАРАМЕТРЫ | Напряжение на нагрузке | 500 В | |||||
| Ток в нагрузке | 24 А | 36 А | 60 А | 72 А | |||
| Мощность | 3600 Вт | 5400 Вт | 9000 Вт | 10800 Вт | |||
| Мин. Uвх при макс. токе | 4В (при 24А) | 4В (при 36А) | 4В (при 60А) | 4В (при 72А) | |||
| РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ (CV) |
Диапазон установки | 0…60В / 0…500 В | |||||
| Погрешн. установки | ±(0,05%*Uуст+0,05%*Uконечн) | ||||||
| Дискретность установки | 1 мВ / 10 мВ | ||||||
| РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ (CR) |
Диапазон установки | 0,416 Ом - 25 Ом -1500 кОм |
0,2775 Ом -16,66 Ом -100 кОм |
0,1666 Ом -10 Ом - 600 кОм |
0,8333 Ом- 8,333 Ом - 500 кОм |
||
| Дискретность установки | 0,416 мОм/ 0,00066 мСм |
0,2775 мОм/ 0,01 мСм |
0,1666 мОм/ 0,0016 мСм |
0,138 мОм/ 0,0166 мСм |
|||
| Погрешн. установки | ±(0,2%*Uуст+0,2%*Uконечн) | ||||||
| РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ (CC) |
Диапазон установки | 0…2,4/ 24 А | 0…3,6/ 36 А | 0…6/ 60 А | 0…7,2/ 72 А | ||
| Погрешн. установки | ±(0,1%*Iуст+0,1%*Iконечн) | ||||||
| Дискретность установки | 0,02/ 0,2 мА | 0,06 / 0,6 мА | 0,1/ 1 мА | 0,12/ 1,2 мА | |||
| РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ (CP) |
Диапазон установки | 360/ 3600 Вт | 540/ 5400 Вт | 900/ 9000 Вт | 1080/ 10800 Вт | ||
| Погрешн. установки | ±(0,5%*Pуст+0,5%*Pконечн) | ||||||
| Дискретность установки | 6/ 60 мВт | 9/ 90 мВт | 15/150 мВт | 18/ 180 мВт | |||
РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ (DYNAMIC CC) |
Диапазон периода переключения нагрузки |
50 мкс - 9,999 мс/ 99,99 мс/999,9 мс/9999 мс | |||||
| Дискр. установки периода |
0,001мс/0,01 мс/ 0,1 мс/ 1 мс | ||||||
| Погрешность | ± (0,005%*Уст.знач. + ед.мл.разр.) | ||||||
| Диапазон скорости измен. силы тока |
1,92мА - 0,12 А/мкс -19,2 мА- 1,2 А/мкс |
2,88 мА- 0,18 А/мкс 28,8 мА- 1,8 А/мкс |
4,8 мА- 0,3 А/мкс 48 мА- 3 А/мкс |
5,7 мА- 0,36 А/мкс 57 мА – 3,6 А/мкс |
|||
| Разрешение | 8 бит | ||||||
| Погреш. уст. скорости изменения силы тока |
± (5%*Уст.знач. + 10 мкс) | ||||||
| Мин. время нараст. | 20 мкс | ||||||
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ |
Диапазон измерения | 0…60 В / 600 В | |||||
| Разрешение | 0,001 / 0,01 В | ||||||
| Погрешность | ±(0,025%*Uизм+0,025%*Uконечн) | ||||||
| ИЗМЕРЕНИЕ ТОКА |
Диапазон измерения | 0…2,4/ 24 А | 0…3,6/ 36 А | 0…6/ 60 А | 0…7,2/ 72 А | ||
| Разрешение | 0,02/ 0,2 мА | 0,06 / 0,6 мА | 0,1/ 1 мА | 0,12/ 1,2 мА | |||
| Погреш. измерения | ±(0,1%*Iизм+0,1%*Iконечн) | ||||||
| ИЗМЕРЕНИЕ МОЩНОСТИ |
Пределы измерения | 360/ 3600 Вт | 540/ 5400 Вт | 900/ 9000 Вт | 1080/ 10800 Вт | ||
| Разрешение | 0,1 Вт | ||||||
| Погрешность | ±(0,125%*Iизм+0,125%*Iконечн) | ||||||
| ПРОГРАММИРОВАНИЕ | Последовательность | F1~9 (16 шагов в каждой последовательности) | |||||
| T1/T2 (время перекл.) | 0,1 с ~ 9,9 с / повторение 9999 раз | ||||||
| Внешнее управление | 0 ~ 10 В (пост.) для режима пост. тока | ||||||
| Тест Годен/Не Годен | Напряжение/ Ток/ Мощность | ||||||
ОБЩИЕ ДАННЫЕ |
Интерфейс | опционально: RS-232, USB, GPIB, LAN | |||||
| Состав нагрузки | 2 блока (U15) | 3 блока (U15) | 5 блоков (U30) | 6 блоков (U30) | |||
| Потребл. мощность | 200 Вт | 300 Вт | 500 Вт | 600 Вт | |||
| Размеры | 354 x 440 x 445 мм | 531 x 440 x 445 мм | 885 x 440 x 445 мм | 1062 x 440 x 445 мм | |||
| Вес | 47 кг | 71 кг | 118 кг | 142 кг | |||
