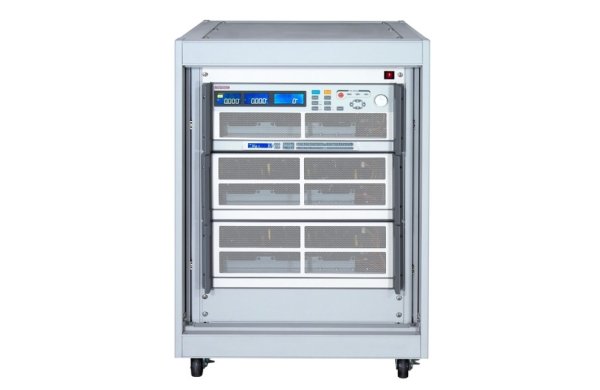

Электронная нагрузка АКИП-1327

Артикул: 1-14197

ВХОДНЫЕ ПАРАМЕТРЫ
• Напряжение на нагрузке: 500 В
• Ток в нагрузке: 36 А
РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ (CR)
• Диапазон установки: 0,2775 Ом -16,66 Ом -100 кОм
• Дискретность установки: 0,2775 мОм/ 0,01 мСм
РЕЖИМ ПОСТ. ТОКА, СТАТИЧЕСКИЙ РЕЖИМ (CC)
• Диапазон установки: 0…3,6/ 36 А
• Дискретность установки: 0,06 / 0,6 мА
РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ (CP)
• Диапазон установки: 540/ 5400 Вт
• Дискретность установки: 9/ 90 мВт
ИЗМЕРЕНИЕ ТОКА
• Диапазон измерения: 0…3,6/ 36 А
• Разрешение: 0,06 / 0,6 мА

ОБЩИЕ ДАННЫЕ
• Размеры: 531 x 440 x 445 мм
• Вес: 71 кг




Электронная нагрузка АКИП-1327


• Входные параметры нагрузки: постоянное напряжение до 500 В, ток до 24/ 36/ 60/ 72 А, мощность до 3600/ 5400/ 9000/ 10800 Вт
• 5 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс …10 с)
• Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов)
• Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
• 4-х проводная схема подключения
• Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
• Внутренняя память 150 ячеек (профили состояний)
• Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен)
• Нагрузки монтируются в подкатной шкаф U15/ U30




Технические данные
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ АКИП-1326 АКИП-1327 АКИП-1328 АКИП-1329
ВХОДНЫЕ ПАРАМЕТРЫ Напряжение на нагрузке 500 В
Ток в нагрузке 24 А 36 А 60 А 72 А
Мощность 3600 Вт 5400 Вт 9000 Вт 10800 Вт
Мин. Uвх при макс. токе 4В (при 24А) 4В (при 36А) 4В (при 60А) 4В (при 72А)
РЕЖИМ
ПОСТОЯННОГО
НАПРЯЖЕНИЯ (CV)
Диапазон установки 0…60В / 0…500 В
Погрешн. установки ±(0,05%*Uуст+0,05%*Uконечн)
Дискретность установки 1 мВ / 10 мВ
РЕЖИМ
ПОСТОЯННОГО
СОПРОТИВЛЕНИЯ (CR)
Диапазон установки 0,416 Ом - 25 Ом
-1500 кОм
0,2775 Ом -16,66 Ом
-100 кОм
0,1666 Ом -10 Ом
- 600 кОм
0,8333 Ом- 8,333 Ом
- 500 кОм
Дискретность установки 0,416 мОм/
0,00066 мСм
0,2775 мОм/
0,01 мСм
0,1666 мОм/
0,0016 мСм
0,138 мОм/
0,0166 мСм
Погрешн. установки ±(0,2%*Uуст+0,2%*Uконечн)
РЕЖИМ ПОСТОЯННОГО
ТОКА, СТАТИЧЕСКИЙ
РЕЖИМ (CC)
Диапазон установки 0…2,4/ 24 А 0…3,6/ 36 А 0…6/ 60 А 0…7,2/ 72 А
Погрешн. установки ±(0,1%*Iуст+0,1%*Iконечн)
Дискретность установки 0,02/ 0,2 мА 0,06 / 0,6 мА 0,1/ 1 мА 0,12/ 1,2 мА
РЕЖИМ
ПОСТОЯННОЙ
МОЩНОСТИ (CP)
Диапазон установки 360/ 3600 Вт 540/ 5400 Вт 900/ 9000 Вт 1080/ 10800 Вт
Погрешн. установки ±(0,5%*Pуст+0,5%*Pконечн)
Дискретность установки 6/ 60 мВт 9/ 90 мВт 15/150 мВт 18/ 180 мВт

РЕЖИМ
ПОСТОЯННОГО
ТОКА,
ДИНАМИЧЕСКИЙ
РЕЖИМ
(DYNAMIC CC)
Диапазон периода
переключения нагрузки
50 мкс - 9,999 мс/ 99,99 мс/999,9 мс/9999 мс
Дискр. установки
периода
0,001мс/0,01 мс/ 0,1 мс/ 1 мс
Погрешность ± (0,005%*Уст.знач. + ед.мл.разр.)
Диапазон скорости
измен. силы тока
1,92мА - 0,12
А/мкс -19,2 мА-
1,2 А/мкс
2,88 мА- 0,18 А/мкс
28,8 мА- 1,8 А/мкс
4,8 мА- 0,3 А/мкс
48 мА- 3 А/мкс
5,7 мА- 0,36 А/мкс
57 мА – 3,6 А/мкс
Разрешение 8 бит
Погреш. уст. скорости
изменения силы тока
± (5%*Уст.знач. + 10 мкс)
Мин. время нараст. 20 мкс
ИЗМЕРЕНИЕ
НАПРЯЖЕНИЯ

Диапазон измерения 0…60 В / 600 В
Разрешение 0,001 / 0,01 В
Погрешность ±(0,025%*Uизм+0,025%*Uконечн)
ИЗМЕРЕНИЕ
ТОКА
Диапазон измерения 0…2,4/ 24 А 0…3,6/ 36 А 0…6/ 60 А 0…7,2/ 72 А
Разрешение 0,02/ 0,2 мА 0,06 / 0,6 мА 0,1/ 1 мА 0,12/ 1,2 мА
Погреш. измерения ±(0,1%*Iизм+0,1%*Iконечн)
ИЗМЕРЕНИЕ
МОЩНОСТИ
Пределы измерения 360/ 3600 Вт 540/ 5400 Вт 900/ 9000 Вт 1080/ 10800 Вт
Разрешение 0,1 Вт
Погрешность ±(0,125%*Iизм+0,125%*Iконечн)
ПРОГРАММИРОВАНИЕ Последовательность F1~9 (16 шагов в каждой последовательности)
T1/T2 (время перекл.) 0,1 с ~ 9,9 с / повторение 9999 раз
Внешнее управление 0 ~ 10 В (пост.) для режима пост. тока
Тест Годен/Не Годен Напряжение/ Ток/ Мощность

ОБЩИЕ ДАННЫЕ
Интерфейс опционально: RS-232, USB, GPIB, LAN
Состав нагрузки 2 блока (U15) 3 блока (U15) 5 блоков (U30) 6 блоков (U30)
Потребл. мощность 200 Вт 300 Вт 500 Вт 600 Вт
Размеры 354 x 440 x 445 мм 531 x 440 x 445 мм 885 x 440 x 445 мм 1062 x 440 x 445 мм
Вес 47 кг 71 кг 118 кг 142 кг
