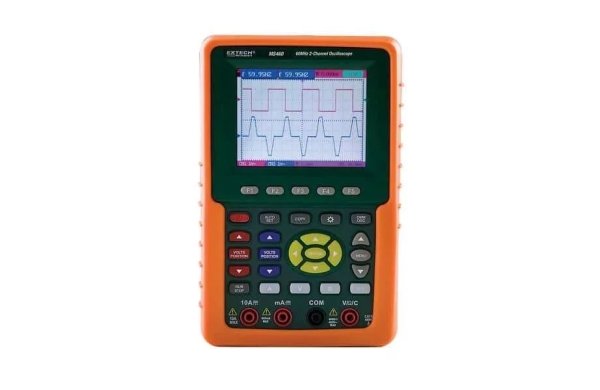

Двухканальный цифровой осциллограф Extech MS420

Артикул: 1-15596

Функции осциллографа:
• Размер дисплея: 96 мм, цветной дисплей, 320*240 пикселей.
• Полоса пропускания: 20 МГц
• Скорость замеров в реальном времени: 100 мс/сек
• Вертикальная чувствительность: От 5мВ до 5В/дел
• Вертикальное разрешение: 8 бит
• Сопротивление на входе: 1МОм/10Пф
• Максимальное напряжение на входе: 400 В (пик)
Функции измерения TRUE RMS мультиметра:
• Напряжение постоянного/переменного тока: 400мВ, 4В. 40В, 400В
• Сила постоянного/переменного тока: 40мА, 300мА, 20А
• Сопротивление: 400 Ом, 4 кОм, 40кОм, 400кОм, 40МОм
• Размеры: 180 х 113 х 40 мм
• Вес: 690 г





Двухканальный цифровой осциллограф Extech MS420


• Функция автоматической установки оптимизирует положение, диапазон, временную развертку и триггер для обеспечения стабильного считывания изменений амплитуды сигнала
• Функция обнаружения пика и поглощения кратковременных (50нс) импульсных помех в режиме XY
• Функция автоматического измерения следующих значений: частота, цикл, средний показатель, максимумы, RMS
• Расчет формы волны: функции сложения, вычитания, умножения или деления
• Режим усреднения значений для сглаживания формы сигнала
• Режим сохранения показаний для наблюдения динамики сигналов
• Функция сохранения и отображения на дисплее до 4 форм сигнала
• В комплекте USB-интерфейс и программное обеспечение для передачи данных
• Экран компьютерного программного обеспечения
• Двойное трассировочное тестирование или устранение неисправностей печатной схемы и электронного монтажа




Характеристики
Функции осциллографа:
Размер дисплея 96 мм, цветной дисплей, 320*240 пикселей.
Полоса пропускания 20 МГц
Скорость замеров в реальном времени 100 мс/сек
Время нарастания сигнала 17.5 нсек.
Каналы 2
Продолжительность записи 6К точек на канал
Поглощение импульсных помех 50нсек.
Вертикальная чувствительность От 5мВ до 5В/дел
Вертикальное разрешение 8 бит
Диапазон временной развертки От 5н/с до 5 с/дел
Режимы замеров Замер, средние значения, обнаружение пика
Триггерные режимы Свободный прогон, одиночный импульс, видео,
перепад сигнала (фронт импульса)
Триггерный источник СН1,СН2
Триггерное сцепление (контакт) Переменный/постоянный ток
Сопротивление на входе 1МОм/10Пф
Максимальное напряжение на входе 400 В (пик)
Измерения (датчик) курсора Напряжение и время
Функции измерения TRUE RMS мультиметра:
Напряжение постоянного/переменного тока 400мВ, 4В. 40В, 400В
Сила постоянного/переменного тока 40мА, 300мА, 20А
Сопротивление 400 Ом, 4 кОм, 40кОм, 400кОм, 40МОм
Емкость От 51,2nF до 100 мкF
Диод и проба на обрыв линии Да
ПК интерфейс USB кабель
Источник питания Шестичасовая сменная литиево-ионная батарея,
адаптер переменного тока/зарядное устройство
на 220В/50Гц,
Размеры 180 х 113 х 40 мм
Вес 690 г




В комплект поставки входит:

• Два контрольных щупа для осциллографа серии 1Х/10Х
• Тестер
• Совместимое программное обеспечение Windows 95/98/NT/2000/ME/XP и USB кабель
• Токовый шунт
• Измерительный модуль конденсатора
• Регулировочная отвертка
• Универсальный адаптер переменного тока
• Зарядное устройство
• Жесткий футляром для хранения
