• На каждом внешнем выводе ПЛИС, выделенном для отладки, можно измерить до 64 внутренних сигналов
• Менее чем за секунду можно выполнить измерения на различных наборах внутренних сигналов без изменения схемы
• Автоматическое включение цифровых каналов и шин в соответствии с с выбранной группой сигналов. Названия сигналов, используемые в системе проектирования ПЛИС, автоматически отображаются в виде меток логических каналов в осциллографе смешанных сигналов
• Поддерживаемые семейства ПЛИС Xilinx: Virtex>6, Virtex>5, Virtex>4, Spartan>3, Spartan>6
До последнего времени разработчики систем с ПЛИС часто использовали ручной метод измерения внутренних сигналов ПЛИС, что занимало очень много времени. В результате сотрудничества компаний Agilent и Xilinx был разработан более быстрый и эффективный способ отладки и аттестации ПЛИС компании Xilinx и окружающей системы с помощью осциллографа смешанных сигналов (MSO) серии 9000 или семейства InfiniiVision. Первый в отрасли динамический пробник ПЛИС компании Agilent при использовании вместе с осциллографами MSO поможет сэкономить для команды разработчиков сотни часов на каждой ПЛИС.
Традиционный способ отладки ПЛИС
Свойство программируемости ПЛИС используется для трассировки внутренних узлов на небольшое число физических выводов (контактов), к которым можно подключить осциллограф смешанных сигналов. Однако такой подход имеет существенные ограничения:
• Выводы ПЛИС являются ценным ресурсом; поэтому для отладки доступно небольшое число этих выводов, что ограничивает возможности исследования внутренних сигналов ПЛИС.
• Для доступа к различным внутренним сигналам нужно изменять схему, чтобы выполнить соединение этих сигналов с физическими выводами ПЛИС. Это может потребовать значительных затрат времени и повлиять на временные соотношения работы схемы ПЛИС.
• Для отображения названий сигналов ПЛИС, используемых в системе проектирования, на экране осциллографа смешанных сигналов требуется вводить их вручную. В случае изменений трассировки ПЛИС для направления на внешние выводы новых сигналов требуется вручную изменять названия этих сигналов в осциллографе смешанных сигналов, что требует дополнительного времени и является потенциальным источником ошибок и недоразумений.
Более приемлемый способ

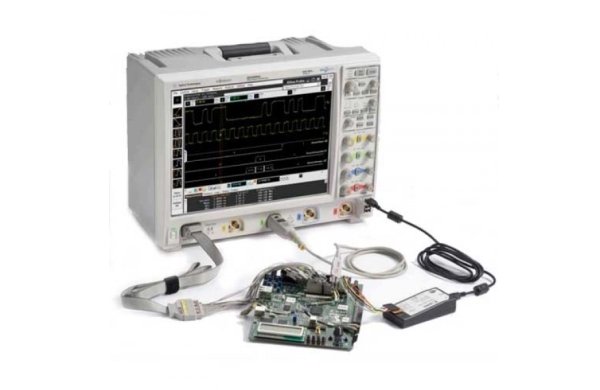

Динамический пробник ПЛИС (N5397A для MSO серии 9000 или N5406A для MSO семейства InfiniiVision) увеличивает возможности просмотра внутренних сигналов ПЛИС, ускоряет и упрощает процесс отладки. N5397A и N5406A поддерживают новейшие семейства ПЛИС компании Xilinx, включая Virtex-5, Virtex-4, Virtex-II Pro, Virtex-II и Spartan-3.
• Просмотр активности внутренних сигналов. На каждом внешнем выводе ПЛИС, выделенном для целей отладки, динамический пробник ПЛИС позволяет измерить до 64 внутренних сигналов. С помощью 16 логических каналов MSO, подключенных к выводам ПЛИС, выделенных для отладки, разработчик получает доступ к 1024 внутренним сигналам внутри одной ПЛИС. Он может также коррелировать во времени эти внутренние сигналы с внешними аналоговыми сигналами при исследовании сложных проблем целостности сигналов в разрабатываемой системе.
• Выполнение множественных измерений за секунду. Перемещение контрольных точек внутри ПЛИС требует затрат времени. Теперь менее чем за секунду можно выполнить измерения на различных наборах внутренних сигналов без изменения схемы. При этом временные соотношения внутри ПЛИС остаются неизменными даже при выборе для исследования нового набора внутренних сигналов.
• Новое применение результатов, полученных в среде проектирования. Динамический пробник ПЛИС автоматически переносит названия внутренних сигналов из системы проектирования ПЛИС в MSO и отображает их в виде меток логических каналов. Это обеспечивает удобную идентификацию сигналов и исключает ошибки и затраты рабочего времени, исчисляемые часами.
