Описание

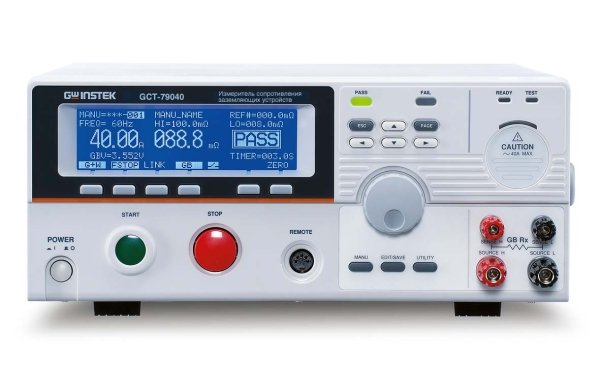

GCT-79040 - является измерителем сопротивления низкоомных цепей заземления (переходного сопротивления, металлосвязи). Прибор обеспечивает автономную работу как самостоятельный блок в качестве миллиомметра или в сочетании с многофункциональным тестером электробезопасности GPT-79000 для выполнения дополнительных тестов ACW/DCW/IR до, после или одновременно тестом металлосвязи (только режим ACW/DCW). При совместной работе GCT-79040 с пробойной установкой серии GPT-79000* тестер использует специальный порт LINK и набор команд удаленного управления для взаимодействия в режиме «Ведущий-Ведомый» (master-slave). Измеритель GCT79040 выступает в роли ведущего устройства, а пробойная установка GPT-79000 серии при этом является ведомым блоком.
Имеется возможность сохранения во внутренней памяти GCT-79040 до 100 настроек испытаний с ручным запуском (manual), что позволяет при испытаниях обеспечить соответствие измерителя любому из стандартов безопасности, включая IEC, EN, UL, CSA, GB, JIS и другие.
* Примечание: термины ACW, DCW, IR и GB означают AC Withstanding (тест на пробой переменным напряжением), DC Withstanding (тест на пробой пост. напряжением), сопротивление изоляции и измерение низкоомных цепей заземления переменным током/ металлосвязь (соответственно). Наименование GPT-79000 включает в себя любую из моделей в серии GPT -798XX или GPT-799XX.
Особенности
- Измеритель сопротивления заземления и низкоомных цепей, металлосвязи (миллиомметр);
- Диапазон измерений: 1 мОм ….650 мОм;
- Базовая погрешность: ±1 %;
- Максимальный выходной ток до 40А (разреш. 0,01А);
- 4-х проводная схема подключения ИУ;
- Микропроцессорное управление, высокая стабильность выходного тока;
- 6 клавиш непосредственного выбора режимов (быстрота и удобство управления);
- Режимы измерения: «Ручной» (пошаговый), по таймеру;
- Разъем «I/O» на передней панели для подключения аналоговых цепей удаленного управления (пуск, остановка, результат теста);
- Выходной каскад с ШИМ-технологией для повышения надежности измерений;
- Память: 100 ячеек для записи профилей;
- Графический матричный дисплей с подсветкой (240 х64 точек);
- Световая и звуковая индикация итогов теста (состояние, результат);
- Интерфейс: USB, I/O (опция GPIB).
Технические характеристики
Параметр | Значение |
Измерение сопротивления низкоомных цепей заземления (металлосвязь) | |
Тестовый ток | 3 А...40 А (переменно) |
Тестовое напряжение | 8 В макс (без нагрева), частота 50/60 Гц (выбирается оператором) |
Погрешность установки Iисп | ± (1% Iуст +0,2А) при 3А ≤ Iисп ≤ 8А; ± (1% Iуст +0,05А) при 8А ≤ Iисп ≤ 40А |
Диапазон измерений | 1 мОм …650 мОм |
Разрешение (е.м.р.) | 0,1 мОм |
Погрешность измерений | ± (1 % + 2 е.м.р.) |
Общие характеристики | |
Время измерения | 0,5…999,9 с (таймер) или непрерывно |
Дисплей | ЖК-индикатор, графический (240 х 64 точек) |
Память (запись/вызов) | 100 ячеек (профили ручного теста) |
Напряжение питания | 100 / 120 / 220 / 230 В, 50/ 60 Гц |
Интерфейс | USB, LINK, I/O (аналоговое управление), опция - GPIB |
Потребляемая мощность | ≤ 700 ВА |
Габаритные размеры | 330 х 148 х 460 мм |
Масса | 17 кг |
Комплект поставки
№ | Наименование | Количество |
1 | Измеритель сопротивления заземляющих устройств GCT-79040 | 1 |
2 | Комплект измерительных проводов (GTL-215) | 1 |
3 | Соединитель для колодки ДУ («папа») | 1 |
4 | Съемный ключ блокировки | 1 |
5 | USB-кабель (GTL-247) | 1 |
6 | Соединительный кабель LINK (GTL-132) | 1 |
7 | Шнур питания | 1 |
Дополнительная комплектация (Поставляется за отдельную плату)
№ | Наименование |
1 | Модуль интерфейс GPIB (Opt1 - сменная карта) |
2 | Комплект для монтажа в стойку 19″4U (GRA-417) |
