Тепловизор для повседневных работ. При необходимости работающий как детектор газа SF6.
Высококлассный тепловизор с самой современной технологией обнаружения утечек газа SF6 позволяет повысить эффективность работ и снизить расходы за счет объединения двух критически важных функций в одном приборе. Прежде всего, цена прибора настолько приемлема, что его можно приобрести для текущих нужд. Теперь можно инспектировать оборудование в ИК-спектре и проверять его на утечки газа в любом месте и в любое время, исключив серьезные расходы на аренду приборов и привлечение подрядчиков.
Быстрая готовность к работе.

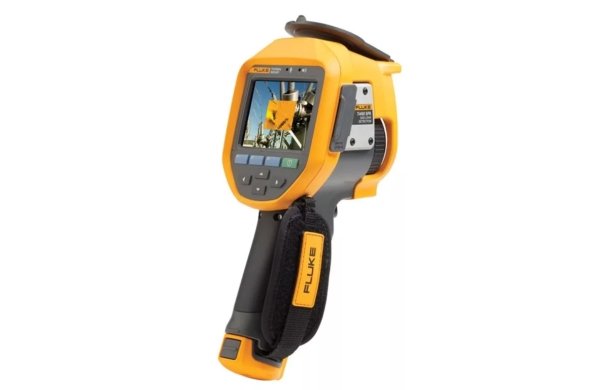

При помощи технологий, применяемых в высокопроизводительных тепловизорах Fluke с пистолетной рукояткой, прибор Fluke Ti450 SF6 можно быстро переключать из режима тепловизора в режим детектора утечек газа. Это позволяет просто и быстро переключать режимы на ходу в полевых условиях.
Реализация двух критически важных решений в одном уникальном тепловизоре.
Новый детектор утечек газа Ti450 SF6 — это прибор с уникальными характеристиками по доступной цене. Благодаря удобной пистолетной рукоятке и функции съемки простым наведением упрощается диагностика даже самых сложных участков. Прибор с дополнительной функцией обнаружения местоположения утечек газа SF6 позволяет выполнять инспекции в любое время и в любом месте.
Характеристики
- Обнаружение утечек SF6 без отключения оборудования
- Кнопка быстрого ввода/выхода позволяет быстро переключаться между режимом детектора газа и режимом тепловизора
- Разрешение изображений 320 × 240 пикселей в обоих режимах работы — тепловизора и детектора газа; разрешение повышается до 640 × 480 пикселей с функцией SuperResolution, но только в режиме тепловизора
- Получение сфокусированных изображений одним нажатием кнопки за счет функции автоматической фокусировки LaserSharp®, действующей в обоих режимах — тепловизора и детектора газа
- Возможность беспроводной связи тепловизора с системой Fluke Connect® для ускорения принятия решений. Коллеги по работе могут одновременно с вами просмотреть данные, совместными усилиями определить проблему и согласовать дальнейшие действия до того, как вы покинете инспектируемый объект.
- Исключается необходимость в записях на бумаге или ноутбуке:
- Система аннотирования IR-PhotoNotes™ регистрирует цифровые снимки отдельных элементов оборудования, например заводские таблички, а также условия окружающей среды
- Все дополнительные комментарии записываются в файл голосовой аннотации, который сохраняется вместе со снимком
- Воспользовавшись дополнительно поставляемый «интеллектуальным» объективом, который не нуждается в калибровке при установке на совместимые камеры, можно рассмотреть ранее неразличимые детали
- Входящее в комплект поставки программное обеспечение для настольных ПК SmartView® помогает оптимизировать снимки, выполнять аналитическую обработку данных, быстро создавать отчеты, адаптируемые под требования заказчиков, и экспортировать изображения в требуемом формате
- Функция фокусировки MultiSharp™ позволяет получать четкие, точные изображения, резкие по всему полю зрения
- Небольшой и легкий прибор без проблем поместится в ящике для инструментов
Обнаружение газа SF6 утечек | ||
Скорость утечки газа < 4,54 кг/год (< 10 фунтов/год) | Требуются идеальные условия окружающей среды — большая разница между температурой газа и фона, отсутствие ветра | |
Скорость утечки газа от 4,54 до 22,68 кг/год (от 10 до 50 фунтов/год) | Хорошие условия окружающей среды — умеренная разница между температурой газа и фона, отсутствие ветра | |
Скорость утечки газа > 22,68 кг/год (> 50 фунтов/год) | Легко обнаруживаются при умеренных условиях окружающей среды |
Основные характеристики | |
Разрешение чувствительного элемента | 320 × 240 (76 800 пикселей) |
С функцией SuperResolution в режиме детектора газа | 320 × 240 (76 800 пикселей) |
С функцией SuperResolution в режиме тепловизора | 640 × 480 (307 200 пикселей) |
Обнаружение утечек газа | Да, только SF6 |
Пространственное разрешение (IFOV) со стандартным объективом | 1,31 мрад, D:S 753:1 |
Зона обзора | 24° (Г) × 17° (В) |
Минимальное расстояние фокусировки | 15 см (примерно 6 дюймов) |
Технология IR Fusion® | Да, на тепловизоре, полноразмерное изображение |
Система фокусировки MultiSharp™ | Да, резкое изображение объектов на переднем плане и удаленных объектов во всей зоне обзора. |
Система фокусировки LaserSharp® | Да, сфокусированные изображения, получаемые одним нажатием кнопки |
Лазерный дальномер | Да, вычисляет расстояние до объекта для получения исключительно резких изображений и отображает значение на экране |
Усовершенствованная ручная фокусировка | Да |
Технология IR-Fusion® | |
Да, добавляет различимые в видимом спектре подробности к инфракрасному изображению | |
Режим AutoBlend™ | Добавляет подробности из изображения в видимом спектре к инфракрасному, полученному в режимах Min, Mid, Max с постоянной подстройкой средствами программного обеспечения |
Режим Picture-In-Picture (PIP — «картинка в картинке») | Да |
IR/Visible Alarm (сигнализация в режиме ИК/видимом режиме) | Да |
Full IR (полностью ИК) | Да |
Full visible light (полностью видимый свет) | Да |
Ударопрочный сенсорный экран | 3,5 дюйма (горизонтальный) 640 × 480 ЖК |
Прочная эргономичная конструкция для управления одной рукой | Да |
Тепловая чувствительность (NETD) | ≤ 0,025 ̊C при температуре объекта 30 ̊C (25 мК) |
Режим фильтрации (улучшение NETD) | Да |
Уровень и интервал | |
Плавное автоматическое и ручное масштабирование | |
Быстрое автоматическое переключение между ручным и автоматическим режимами | Да |
Быстрая автоматическая смена масштаба в ручном режиме | Да |
Минимальный диапазон (в ручном режиме) | 2,0 °C (3,6 °F) |
Минимальный диапазон (в автоматическом режиме) | 3,0 °C (5,4 °F) |
Хранение данных и получение изображений | |
Возможности увеличения емкости памяти | Сменная карта памяти microSD 4 ГБ, встроенная флеш-память 4 ГБ, возможность сохранения на USB-накопитель, выгрузка в облачное хранилище Fluke Connect ® для длительного хранения |
Механизм регистрации, просмотра и сохранения изображений | Возможность выполнения съемки, просмотра и сохранения изображений одной рукой |
Форматы файлов изображений | Без радиометрических данных (.bmp) или (.jpeg) или с полными радиометрическими данными (.is2); для анализа файлов без радиометрических данных (.bmp, .jpg и .avi) программное обеспечение не требуется |
Просмотр содержимого памяти | Просмотр в виде миниатюр и в полный размер |
Программное обеспечение | ПО SmartView® — для проведения полного анализа и подготовки отчетов |
Форматы файлов, экспортируемых при помощи ПО SmartView ® | Растровые изображения (.bmp), GIF, JPEG, PNG, TIFF |
Голосовая аннотация | Да |
IR-PhotoNotes™ | Да (сохранение до 5 аннотаций к каждому ИК-снимку) |
Текстовая аннотация | Да |
Видеозапись | В стандартном формате и с радиометрическим данными |
Форматы данных видео | Без радиометрических данных (MPEG-кодирование в формате .AVI) и с полными радиометрическими данными (.IS3) |
Удаленный просмотр изображения с дисплея | Да, передача потокового видео с дисплея камеры на ПК, смартфон или на ТВ-монитор. Через USB, точку доступа или сеть WiFi в программное обеспечение SmartView ® на ПК, через точку доступа WiFi в приложение Fluke Connect ® на смартфоне или через HDMI на ТВ-монитор |
Работа в режиме с дистанционным управлением | Да, через программное обеспечение для настольных ПК SmartView®или мобильное приложение Fluke Connect® |
Автозахват (температура и интервал) | Да |
Батарея | |
Батареи (заменяемые в полевых условиях, перезаряжаемые) | 3–4 часа от одной батареи (*фактическое время работы зависит от настроек и режима использования) |
Время заряда батареи | 2,5 часа до полного заряда |
Принадлежности для зарядки | Зарядное устройство для двух батарей или заряд батареи в тепловизоре. Дополнительное зарядное устройство от бортовой сети автомобиля (12 В) |
Работа от сети переменного тока | Возможна работа от сети переменного тока (от 100 до 240 В, 50/60 Гц) с входящим в комплект блоком питания |
Энергосбережение | Выбираемые пользователем режимы пониженного энергопотребления и выключения |
Измерение температуры | |
Диапазон измеряемых температур (не калибруется ниже –10 °C) |
от –20 до +1200 ̊C (от 14 до 2192 ̊F) |
Погрешность | ±2 °C или 2 % (большее из значений при номинальной температуре 25 °C) |
Температурная компенсация отражения фона на экране | Да |
Подстройка коэффициента передачи на экране | Да |
Линейный маркер в реальном масштабе времени | Да |
Цветовые палитры | |
Стандартные палитры | 8: "Горячий металл", сине-красная, высококонтрастная, янтарная, янтарная инверсная, жидкий металл, градации серого, градации серого инверсная |
Сверхконтрастные палитры Ultra Contrast™ | 8: «Горячий металл» Ultra, сине-красная Ultra, высококонтрастная Ultra, янтарная Ultra, янтарная инверсная Ultra, жидкий металл Ultra, градации серого Ultra, градации серого инверсная Ultra |
Общие характеристики | |
Цветовая сигнализация (сигнализация температуры) | Высокая температура, низкая температура, изотермы (в пределах диапазона) |
Спектральный диапазон ИК | от 7,5 до 14 мкм (длинноволновый) |
Рабочая температура | от –10 до +50 ̊C (от 14 до 122 ̊F) |
Температура хранения | от –10 до +50 ̊C (от 14 до 122 ̊F) |
Относительная влажность | от 10 до 95 % (без конденсации) |
Измерение температуры в центральной точке | Да |
Температура пятна | Маркеры горячих и холодных зон |
Задаваемые пользователем маркеры зон | 3 задаваемых пользователем маркера зон |
Центральный прямоугольник | Расширяемый-сужаемый прямоугольник измерений с отображением МИН-МАКС-СРЕД температуры |
Безопасность | Защита от перенапряжения категории II, степень загрязнения 2 по ГОСТ 12.2.091-2012 (IEC 61010-1:2001) |
Электромагнитная совместимость | EIEC 61326-1: Базовая ЭМ среда; CISPR11, Группа 1, Класс A |
Соответствие техническим стандартам Австралии (RCM) | ГОСТ Р МЭК 61326-1-2014 |
USFCC (Фед. комиссия по связи США) | CFR 47, часть 15 подчасть B |
Вибростойкость | 0,03 g2/Гц (3,8 g), 2,5 g по ГОСТ 28203-89 (МЭК 68-2-6-82) |
Ударопрочность | 25 g по ГОСТ 28215-89 (МЭК 68-2-29-87) |
Падение с высоты | 2 метра (6,5 фута) со стандартным объективом |
Габариты (В × Ш × Д) | 27,7 × 12,2 × 16,7 мм (10,9 × 4,8 × 6,5 дюймов) |
Масса (без батареи) | 1,04 кг (2,3 фунта) |
Степень защиты корпуса | IEC 60529: класс защиты IP54 (ограниченная защита от проникновения пыли и защита от водяных брызг с любого направления) |
Гарантия | Два года (стандартная), возможны соглашения о расширенной гарантии |
Рекомендуемый интервал калибровки | Два года (при нормальной эксплуатации и нормальной амортизации) |
Поддерживаемые языки интерфейса | Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |
В комплект входят:
- Тепловизор со стандартным объективом
- Инфракрасный телеобъектив 2x
- Регулируемый наручный ремешок
- Блок питания от сети переменного тока
- Зарядное устройство для батареи (включая универсальные сетевые адаптеры)
- Две защищенные литий-ионные «интеллектуальные» батареи
- Кабель USB
- Кабель видеосигнала HDMI
- Карта microSD 4 ГБ
- Окуляр с HDMI
- Крепление для штатива
- Прочный жесткий кейс для транспортировки
