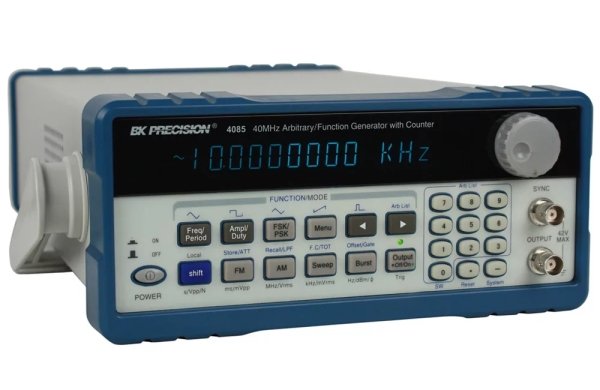

Модель 4085 представляет собой микропроцессорный генератор функций лабораторного уровня с высокими рабочими характеристиками и широким диапазоном частот до 40 МГц. Технологии прямого цифрового синтеза (DDS) используются для создания стабильных, точных выходных сигналов для всех 27-и встроенных стандартных и сложных (произвольных) форм. Он генерирует синусоидальные (до 40 МГц) и прямоугольные (до 40 МГц) сигналы высокой чистоты и с низким уровнем искажений, а также выдает стабильные сверхслабые сигналы напряжением в диапазоне от 1 мВ до 10 мВ. Этот прибор снабжен также встроенным универсальным частотомером 100 МГц с функцией измерения и суммирования частот. Эксплуатационная гибкость и функциональные возможности этого прибора делают его идеальным инструментом для проведения целого ряда многоцелевых тестов и стендовых испытаний, или для применения в образовательных или учебных целях.
Универсальные функции модуляции и синхронизации В этом генераторе предусмотрены функции расширенной модуляции, включая AM, ЧМ, ЧКМ, ФМ, импульсную модуляцию и линейное/логарифмическое свипирование. Поддерживаются внешний и внутренний источники модуляции, а также внутренний и внешний источники синхронизации и синхронизация по строб-импульсу. Параметры модуляции задаются точно, и настраиваются в широком диапазоне. Например, можно запрограммировать подсчет пачек импульсов до 10000 «вспышек» с шагом 1 пачка, а фаза «вспышки» регулируется с шагом 0,10.
Удобный пользовательский интерфейс и управление Регулировать параметры можно ручкой или с цифровой клавишной панели. Введите значения амплитуды напрямую в следующих единицах: В пик-пик; мВ пик-пик; В, среднеквадратичное значение; мВ, среднеквадратичное значение; или дБм. После чего выведите на дисплей точное напряжение, введя фактически используемую конфигурацию выхода (50 Ом или разомкнутая цепь). Можно ввести значения частоты в единицах частоты или секундах, используя такие единицы, как с, мс, Гц, кГц или МГц. Для режимов модуляции и других сложных функций используются подменю. Генераторы являются приборами, полностью программируемыми через стандартный интерфейс RS232 с использованием команд SCPI. В приборе предусмотрено также 10 ЗУ для хранения и вызова его настроек. Кроме того, при отключении питания текущее состояние сохраняется, и его можно восстановить при повторном включении.
| Технические характеристики | 4084 | 4085 | 4086 | 4087 |
| Частотные характеристики | ||||
| Синусоида | 1 мкГц ~ 20 МГц | 1 мкГц ~ 40 МГц | 1 мкГц ~ 80 МГц | 1 мкГц ~ 120МГц |
| Меандр | 1 мкГц ~ 20 МГц | 1 мкГц ~ 40 МГц | 1 мкГц ~ 40 МГц | 1 мкГц ~ 40 МГц |
| Все остальные формы | 1 мкГц ~ 100 кГц | |||
| Стабильность частоты | ± 1 x 10-6 (220С ± 50С) | |||
| Разрешение | 1 мкГц | |||
| Погрешность | < ± 5 x 10-6 (220С ± 50С) | |||
| Единицы ввода данных | с, мс, Гц, кГц, МГц | |||
| Характеристики форм сигнала | ||||
| Основные формы (синус, меандр) | ||||
| Разрешение по амплитуде | 12 бит | |||
| Частота выборки | 200 МВыб/с | 300 МВыб/с | ||
| Синус | ||||
| Гармоническое искажение синусоиды |
< - 50 дБн (частота < 5 МГц) < - 45 дБн (частота < 10 МГц) < - 40 дБн (частота < 20 МГц) < - 35 дБн (частота < 40 МГц) < - 30 дБн (частота > 40 МГц) |
|||
| Полный коэфф. гармоник* | 0,1% (20 Гц ~ 100 кГц) | |||
| Меандр | ||||
| Время нарастания/спада | < 15 нс | |||
| * = Примечание: Условия тестирования для гармонических искажений, искажений синусоиды и времени нарастания/спада. Амплитуда сигнала на выходе: 2 В пик-пик, Температура окружающей среды: 250С ± 50С | ||||
| Другие встроенные формы сигнала: | ||||
| 27 встроенных стандартных и сложных форм сигнала | Синус, меандр, треугольник, шум, пилообразный (вверх); пилообразный (вниз); импульс, импульс (+); импульс (-); DC (+); DC (-); лестничный, кардиограмма, sin(x)/x, экспонента, логарифм, кодированный импульс, тангенс, двухполупериодный выпрямленный, однополупериодный выпрямленный, поперечный разрез синусоиды, квадр. корень, вертикальный разрез синусоиды, фазовая модуляция синусоиды, полукруглый, землетрясение, комбинированный. | |||
| Длина сигнала | 4096 точек | |||
| Разрешение по амплитуде | 10 бит | |||
| Импульс | ||||
| Скважность |
0,1% ~ 99,9% (ниже 10 кГц) 1% ~ 99,9% (10 кГц ~ 100 кГц) |
|||
| Время нарастания/спада | < 100 нс (скважность 20%) | |||
| Хар-ки сигнала DC | ||||
| Диапазон DC | < 10 мВ - 10 В (высокий импеданс) | |||
| Погрешность DC | < ± 5% уставки + 10 мВ (высокий импеданс) | |||
| Произвольный | ||||
| Энергонезависимое ЗУ | 8 форм сигнала | |||
| Длина сигнала | 8 ~ 16 000 точек | |||
| Разрешение по амплитуде | 10 бит | |||
| Диапазон часто | 1 мкГц ~ 100 кГц | |||
| Частота выборки | 200 МВыб/с | |||
| Амплитудные характеристики | ||||
| Амплитудный диапазон (разомкнутая цепь) |
Част. < 40МГц: 2мВ ~ 20Впик-пик, мВ ~ 10Впик-пик (50 Ом) Част. > 40МГц: 2мВ ~ 4Впик-пик, 1мВ ~ 2Впик-пик (50 Ом) |
|||
| Разрешение |
2 мкВ пик-пик ( разомкнутая цепь); 1 мкВ пик-пик (50 Ом) |
|||
| Погрешность | ± 1% + 0,2 мВ (синусоида по отношению к 1 кГц) | |||
| Стабильность | ± 0,5%/3 часа | |||
| Сглаженность | ||||
| для ампл. < 2 В пик-пик |
± 3% (частота < 5 МГц); ± 10 % (5 МГц < частота < 40 МГц) |
|||
| для ампл. > 2 В пик-пик |
± 5% (частота < 5 МГц); ± 10 % (5 МГц < частота < 20 МГц) ± 20% (частота > 20 МГц) ± 1 дБм (частота > 40 МГц) |
|||
| Выходной импеданс | 50 Ом | |||
| Единицы вых. сигнала | В пик-пик, мВ пик-пик, В rms*, мВ rms, дБм | |||
| Характеристики смещения DC | ||||
| Диапазон смещения (разомкнутая цепь) |
Част. < 40МГц; ± 10Впик ac + dc (смещ. < ампл. 2 x пик-пик) Част. > 40МГц; ± 2Впик ac + dc (смещ. < ампл. 2 x пик-пик) |
|||
| Разреш. по смещению | 2mВ (разомкнутая цепь); 1 mВ (50 Ом) | |||
| 2mВ (разомкнутая цепь); 1 mВ (50 Ом) |
± 5% от уставки + 10 мВ (ампл. < 2Впик-пик в разомк. цепь) ± 5% от уставки + 20 мВ (ампл. > 2Впик-пик в разомк. цепь) |
|||
| Модуляция | ||||
| Характеристики АМ | ||||
| Сигнал несущей | Синус или меандр | |||
| Источник модуляции | Внутренний или внешний | |||
| Сигнал внутр. модуляции | Синус, меандр, треугольник, пила вверх/вниз | |||
| Частота модул. сигнала | 100mГц ~ 20 кГц | |||
| Искажение | < 2% | |||
| Глубина модуляции | 1% ~ 120%, 1% ~ 80% (частота) > 40 МГц, Амплитуда > 2 В пик-пик в разомкнутую цепь | |||
| Погрешность модуляции | ± 5% + 0.2% (100 мкГц < частота < 10 кГц) ± 10% + 2% (10 кГц < частота < 20 кГц)) | |||
| Макс. амплитуда внеш. входного сигнала | 3 В пик-пик (- 1,5 В ~ + 1,5 В) | |||
| Характеристики ЧМ | ||||
| Сигнал несущей | Синус или меандр | |||
| Источник модуляции | Синус, меандр, треугольник, пила вверх/вниз | |||
| Частота модулир. сигнала | 100 мкГц ~ 20 кГц | |||
| Девиация | Макс. 5% частоты несущей для внутренней ЧМ Макс. 100 кГц (частота несущей ³ 5 МГц) для внеш. ЧМ с напряжением вход. сигнала 3 В пик-пик (- 1,5 В ~ + 1,5 В) | |||
| Характеристики ЧКМ | ||||
| Сигнал несущей | Синус или меандр | |||
| Модель управления | Внешний или внутренний запуск (внешний: ТТЛ уровень, низкий уровень F1, высокий уровень F2) | |||
| Глубина ЧКМ | 0,1 мс ~ 800 сек | |||
| Характеристики ФМ | ||||
| Сигнал несущей | Синус или меандр | |||
| ФМ | Фаза 1 (Ф1) и Фаза 2 (Ф2); диапазон: 0,0 ~ 360,00 | |||
| Разрешение | 0,10 | |||
| Глубина ФМ | 0,1 мс ~ 800 сек | |||
| Модель управления | Внешний или внутренний запуск (внешний: ТТЛ уровень, низкий уровень F1, высокий уровень F2) | |||
| Характеристики пакетного режима | ||||
| Форма сигнала | Синус или меандр | |||
| Подсчет «вспышек» | 1 ~ 10 000 циклов | |||
| Время между «вспышками» | 0,1 мс ~ 800 сек | |||
| Режим управления | Внутренний, одиночные пакеты импульсов или внешний по строб-импульсу | |||
| Характеристики свипирования по частоте | ||||
| Форма сигнала | Синус или меандр | |||
| Время свипирования | 0,1 мс ~ 800 сек (лин.); 100 мс ~ 800 сек (логарифм.) | |||
| Режим свипирования | Линейный или логарифмический | |||
| Частота запуска/останова | Аналогично Синусу и Меандру | |||
| Частота внешнего сигнала синхронизации | DC ~ 1 кГц (лин.) DC ~ 10 Гц (логарифм.) | |||
| Режим управления | Внутренняя или внешняя синхронизация | |||
| Вводы/Выводы | ||||
| Основной выход | ||||
| Импеданс | 50 Ом | |||
| Защита | Защита от коротких замыканий и перегрузок | |||
| Выход MOD OUT | ||||
| Частота | 100 Гц ~ 20 кГц | |||
| Форма сигнала | Синус, меандр, треугольник, пила вверх/вниз | |||
| Амплитуда | 5 В пик-пик ± 5% | |||
| Выходной импеданс | 600 Ом | |||
| Внутренняя модуляция | 3 В пик-пик = модуляция 100% | |||
| Внешний вход: Trig/FSK/Burst (Синх./ЧКМ/Пакет) | ТТЛ уровень | |||
| Универсальный частотомер, ключевые характеристики** | ||||
| Диапазон частот | 1 Гц ~ 100 МГц | |||
| Режим суммирования | Максимум, 50 МГц | |||
| Общие характеристики | ||||
| Электропитание | 198 ~ 242 В или 99 ~ 121 В, частота: 47 ~ 63 Гц | |||
| Потребляемая мощность | < 35 вольт-ампер | |||
| Запоминающее устройство | ||||
| Параметры памяти | Частота, амплитуда, форма сигнала, значения смещения DC, параметры модуляции | |||
| Емкость памяти | Запомненное состояние с перестраиваемой конфигурацией на 10 пользователей | |||
| азмеры (Ш x В x Г) | 255 x 100 x 370 мм | |||
| Масса | 3 кг | |||
| Дистанционный интерфейс | RS232 | |||
| Нормы безопасности | В соответствии с требованиями EN61010 | |||
| ЭМС | По EN55022, EN55024, EN61326, EN601000 | |||
| Принадлежности | ||||
| Принадлежности, входящие в комплект поставки: | Кабель с разъемом BNC и зажимом типа «крокодил», кабель с двумя разъемами BNC, кабель связи RS232, сетевой шнур, акт об испытании, запасной предохранитель. | |||
ПРИМЕЧАНИЕ: Технические характеристики и данные могут быть изменены без предварительного уведомления.
* rms – среднеквадратичное значение
