Аналоговый осциллограф: 1 ГГц, 4 канала, 15 линий развертки, ультравысокая скорость записи 10 дел/нс позволяет захватить импульсы амплитудой 6 делений экрана и фронтами до 500 пс, наблюдение в реальном времени полного сигнала без пропусков за счет рекордной скорости захвата осциллограмм: до 1 млн. в секунду, сканирующая ЭЛТ трубка на приборах с зарядовой связью (ПЗС), конвертирующая форму аналогового сигнала в картинку на большом ярком и контрастном ЖК-дисплее обеспечивает наблюдение самых сложных, редких и динамично меняющихся сигналов, развертка А и В (с задержкой), двойная задержка, яркость отображения редких быстрых элементов сигнала в 1000 раз больше, чем на обычной ЭЛТ, развитые функции документирования результатов: встроенный принтер, Ethernet-порт, слот для ATA-карт, видео-выход (NTSC) - позволяет записать динамическое поведение сигнала в течение длительного интервала времени на внешнее видеозаписывающее устройство как видеоролик, питание ~100-240 В / 50-60 Гц / 200 Вт, масса 10,0 кг, габаритные размеры 198x332x406 мм.
Самые широкополосные в мире аналоговые осциллографы класса «Hi-End», построенные на сканирующей трубке с функцией запоминания. Обеспечивают экстремально высокую яркость отображения даже редких сверхбыстрых элементов сигнала. Профессиональный инструмент для исследователя сверхбыстрых процессов, разработчика быстродействующих электронных схем, радио и телекоммуникационных и ТВ- систем.

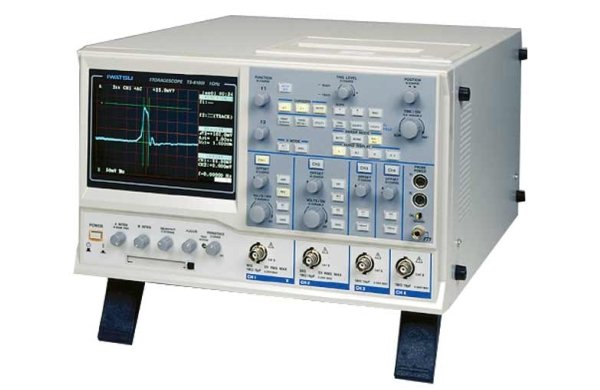

АСК-8104: 1 ГГц, 4 канала, 15 линий развертки
АСК-8064: 600 МГц, 4 канала, 15 линий развертки
Технические параметры
Дисплей
• Тип 5.8-дюймовая цветная ЖК-матрица (800х480 точек)
• Рабочая область 8x10 дел (60 точек/дел)
Запоминающая электронно-лучевая трубка
• Тип 2-дюймовая трубка со встроенным ПЗС-конвертором (380000 пикселей)
• Макс. скорость записи 10 делений за 1 нс
• Время персистенции (инерция отображения) Варьируемое, включая бесконечное
Вертикальная система отклонения луча (ось Y)
• Вертикальный режим CH1, CH2, CH3, CH4 ADD (CH1 ± CH2) ALT, CHOP (555 кГц ±1%)
CH1, CH2
• Чувствительность 50 Ом: 5 мВ/дел...1 В/дел (с шагом 1-2-5)
1 МОм: 5 мВ/дел...5 В/дел (с шагом 1-2-5)
• Плавная настройка настраиваемая, 5 мВ/дел...12.5 В/дел
• Точность ±2%
• Полоса пропускания (-3 дБ) 50 Ом: 0...1 ГГц (10 мВ...1 В/дел, АСК-8104)
0...600 МГц (10 мВ/дел...1 В/дел, АСК-8064)
0...500 МГц (5 мВ/дел...9.9 мВ/дел)
1 МОм: 0...500 МГц (10 мВ/дел...5 В/дел)*
0...350 МГц (5 мВ/дел...9.9 мВ/дел)*
* на кончике пассивного пробника SS101R (опциональный)
• Время нарастания (расчетное) 350 пс, 50 Ом 10 мВ/дел...5 В/дел (АСК-8104)
583 пс, 50 Ом, 10 мВ/дел...5 В/дел (АСК-8064)
• Прим.: Рассчитано по формуле T=350 нс/Полоса, МГц
• Прим.: В режиме закрытого входа нижний предел полосы 10 Гц
• Режимы входов AC 1 МОм (закрытый), DC 50 Ом, DC 1МОм, (открытый), GND (заземл.)
• Вх. импеданс 1 МОм ±1.0% 16 пФ
50 Ом ±2%
• Макс. входное напряжение 1 МОм вход: ±250 В (DC + AC от пика до пика, при 5 кГц или ниже)
50 Ом вход: 5 В RMS
• Напряжение смещения ±1 В (5 мВ/дел...50 мВ/дел)
±10 В (0.1 В/дел...0.5 В/дел)
±100 В (1 В/дел...5 В/дел)
CH3, CH4
• Чувствительность 100 мВ/дел, 500 мВ/дел
• Точность ±2%
• Частотный диапазон 0...500 МГц
• Режимы входов AC, DC
• Вх. импеданс 1 МОм ±1% 16 пФ
• Напряжение смещения 100 мВ/дел: ±1 В, 500 мВ/дел: ±5 В
• Макс. входное напряжение ±250 В макс. (DC + AC пик при 5 кГц)
• Ограничение полосы (фильтр) 0...20 МГц, 200 МГц
• Время задержки сигнала 20 нс или более (на экране)
• Автоопознование пробников 10:1, 1:100
Синхронизация
• A-синхронизация
• Частота 0...1 ГГц (АСК-8104), 0...600 МГц (АСК-8064)
• Режимы запуска ФРОНТ, СОБЫТИЕ, TV
• Источник CH1, CH2, CH3, CH4, Сеть
• Режимы входов запуска AC: 100 Гц...fmax , DC: DC...fmax , ВЧ-фильтр, НЧ-фильтр
• Наклон +, –
• Чувствительность 0.4 дел (при 0...10 МГц)
1.0 дел (при 10 МГц...100 МГц)
2.0 дел (при 100 МГц...fmax)
• Примечание: 50 Ом: 5 мВ/дел...9,9 мв/дел fmax=500 МГц
50 Ом: 10 мВ/дел...1 В/дел fmax=1 ГГц (АСК-8104) или 600 МГц (АСК-8064)
• B-синхронизация
• Полоса 0...500 МГц
• Источник CH1, CH2, CH3, CH4
• Режимы входов запуска AC: 100 Гц...500 МГц, DC: 0...500 МГц, ВЧ-фильтр, НЧ-фильтр
• Наклон +, –
• Чувствительность 0.4 дел (при 0...10 МГц)
1.0 дел (при 10 МГц...100 МГц)
2.0 дел (при 100 МГц...500 МГц)
• ТВ-синхронизация
• Стандарты NTSC, PAL, ПОЛЬЗОВАТЕЛСКАЯ
• Режимы Выбор строк (от 1 до 3000), выбор пролей (1, 2, 4, 8), ПОЛЬЗОВАТЕЛЬСКАЯ (включая HDTV)
• TV захват
• Уровень Между ±1 дел
• Амплитуда сигнала 1.5...8 дел
• Запуск по событиям Счет, Вспышка
• Диапазон счета 1...65535
• Макс. частота счета 50 МГц
• Диапазон времени вспышки 0.15 мкс...9.99 с
Горизонтальная отклоняющая система (ось Х)
• Отображение (гориз.) A, ALT, B, X-Y
• Развертка А
• Режим развертки АВТО, Нормальная, Одиночная
• Скорость развертки 2 нс/дел...200 мс/дел с шагом 1-2-5 (АСК-8104)
5 нс/дел...200 мс/дел с шагом 1-2-5 (АСК-8064)
• Макс. скорость развертки 200 пс/дел (АСК-8104), 500 пс/дел (АСК-8064)
• Вариация развертки 2 нс...600 мс/дел (АСК-8104)
5 нс/дел...600 мс/дел (АСК-8064)
• Точность I* ±2% (от 5 нс/дел до 200 мс/дел) в пределах 8 делений от центра экрана
±3% (2 нс/дел) в пределах 8 делений от центра экрана
• Точность II* ±5% (от 5 нс/дел до 200 мс/дел) в пределах 8 делений от центра экрана
±6% (2 нс/дел) в пределах 8 делений от центра экрана
* 20 нc или 1 деление в начале развертки и 20 нс в конце должно быть отброшено, если вариация включена добавьте 1%
• Время удержания Варьируемое
• Развертка B
• Задержка Задержка запуска, запуск после задержки
• Скорость развертки 2 нс/дел...200 мс/дел с шагом 1-2-5 (АСК-8104)
5 нс/дел...200 мс/дел с шагом 1-2-5 (АСК-8064)
• Макс. скорость развертки 200 пс/дел (АСК-8104), 500 пс/дел (АСК-8064)
• Вариация развертки 2 нс...600 мс/дел (АСК-8104)
5 нс/дел...600 мс/дел (АСК-8064)
• Точность I** ±2% (от 5 нс/дел до 200 мс/дел) в пределах 8 делений от центра экрана
±3% (2 нс/дел) в пределах 8 делений от центра экрана
• Точность II** ±5% (от 5 нс/дел до 200 мс/дел) в пределах 8 делений от центра экрана
±6% (2 нс/дел) в пределах 8 делений от центра экрана
** 20 нc или 1 деление в начале развертки и 20 нс в конце должно быть отброшено
• Двойная задержка Доступна
• Лупа времени увеличение x10
• Диапазон времени задержки макс. 1 с
• Джиттер задержки менее 1/50000
Режим X-Y
• ось X CH1
• Чувствительность Такая же, как CH1
• Частотная полоса 0...10 МГц (–3 дБ)
ось Y CH1, CH2, CH3, CH4
• Частотная полоса Такая же, как CH
• Чувствительность Такая же, как CH
• Разность фаз до 3° (0...50 МГц)
Калибровочный сигнал
• Форма Меандр
• Частота 1 кГц, ±0.1%
• Скважность 49%...51%
• Вых. напряжение 0.6 V, ±1%
Выходной сигнал по CH2
• Выходное напряжение 20 мВ/дел ±20% (50 Ом нагрузка)
• Полоса частот 500 МГц, –3 дБ (50 Ом нагрузка) 10 мВ/дел...5 В/дел (АСК-8104)
300 МГц, –3 дБ (50 Ом нагрузка) 10 мВ/дел...5 В/дел (АСК-8104)
• Выходное сопротивление 50 Ом ±20%
Питание пробников
• Количество разъемов 2
• Пробники SFP-4A, SFP-4A, SS-240
Z-вход
• Напряжение модуляции 0.5 В п-п или больше
• Полярность темный — с положительным напряжением, светлый — с отрицательным
• Полоса частот 0...5 МГц
• Входное сопротивление 5 кОм ±20%
• Макс. вх. напряжение ±40 В макс.
Автонастройка
• Параметры входная чувствительность, гориз. развертка, смещение, уровень синхронизации
• Амплитуда 30 мВ...35 В
• Частота 50 Гц...200 МГц
Курсорные измерения
• Параметры разница по времени (Dt), по напряжению (DV)
Частотомер
• Разрядность 6-разрядов (источник - A запуск)
• Точность ±0.01%
• Диапазон частот 2 Гц...1 ГГц (АСК-8104), 2 Гц...600 МГц (АСК-8064)
Интерфейсы
• Удаленный доступ 10 Base-T (Ethernet)
• Слот PC-карт АТА карта (PCMCIA тип II)
• Выход на внешний монитор VGA WIDE
• NTSC-выход (S-вых.)
• Встроенный термопринтер 10 мм/с, ширина 112 мм, длина 25 м
Внутренние часы
• Отображение Месяц/дата/часы/мин.
• Точность Прибл. 0.005%
Питание
• Напряжение AC 100...240 В
• Частота 50/60 Гц
• Потребляемая мощность Макс. 200 ВА / 5 ВА в спящ. режиме
Масса и размеры
• Масса прибл. 10 кг (без аксессуаров)
• Размеры прибл. 332 x 198 x 406 мм
Условия эксплуатации/хранения
• Температура, при которой гарантируются параметры +10...+35 °C
• Предельный температурный диапазон эксплуатации 0...+40 °C (от 5 °C – если включен встр. принтер)
• Макс. влажность 90% (0...40 °C)
• Температура хранения –20...+60 °C
• Влажность при хранении 80% (–20...+40 °C)
Стандартная комплектация
• Прибор
• Сетевой провод (1 шт.)
• Руководство пользователя (1 шт.)
• Рулон бумаги для термопринтера
