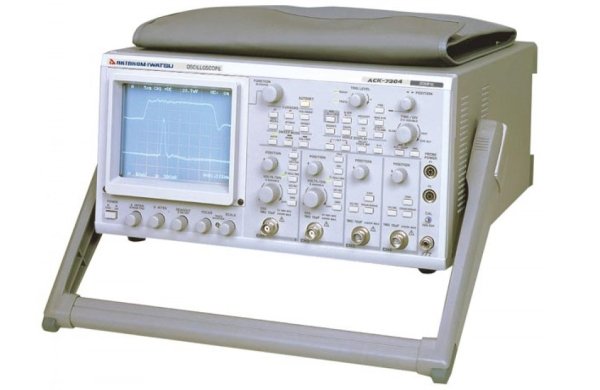

Аналоговый осциллограф: 470 МГц, 4 канала, 10 линий развертки, встроенный 5-разрядный частотомер, ЭЛТ — яркая, контрастная, обеспечивает легкое наблюдение редких сигналов с крутыми фронтами, функция смещения по напряжению (К1, К2) до 500 делений! Позволяет рассмотреть мелкие детали (например, ВЧ шум) на сигнале с большой постоянной составляющей, TV/HDTV–синхронизация по полям (ЧЕТНЫМ, НЕЧЕТНЫМ, ОБОИМ) и по строкам с выбранным номером для стандартов NTSC, PAL (SECAM), HDTV, развертка А и В с задержкой, захват пьедестала ТВ-сигнала, быстродействующая функция автоустановки, курсорные измерения, питание для активных или токовых пробников, высокая чувствительность 2 мВ/дел и развертка 500 пс/дел., питание ~100-240 В / 50-400 Гц / 120 Вт, масса 8,5 кг, габаритные размеры 320x160x420 мм
Технические параметры
• Электронно-лучевая трубка
• Форма 6-дюймовая, прямоугольная с подсветкой шкалы
• Рабочая область 8x10 дел (1 дел = 10 мм)
• Ускоряющее напряжение Прибл. 20 кВ
Вертикальная система отклонения луча (ось Y)
• Вертикальный режим CH1, CH2, CH3, CH4, ADD (CH1 + CH2), ALT, CHOP (555 кГц ±1%)
CH1, CH2
• Чувствительность 2 мВ/дел...5 В/дел (с шагом 1-2-5)
• Плавная настройка 2 мВ/дел...12.5 В/дел. плавная регулировка
• Точность ±2%
• Полоса пропускания (-3 дБ) 0...470 МГц (АСК-7474)
0...400 МГц (АСК-7404)
0...300 МГц (АСК-7304)
• Прим.: В режиме закрытого входа нижний предел полосы – 10 Гц
• Ограничение полосы (фильтр) 0...20 МГц, 100 МГц (АСК-7404/7474), 0...20 МГц (АСК-7304)
• Время нарастания (расчетное) 745 пс (АСК-7474), 875 пс (АСК-7404)
• Прим.: Рассчитано по формуле T=350 нс/Полоса, МГц
• Время задержки сигнала 20 нс или более (на экране)
• Режимы входов AC (закрытый), DC (открытый), GND (заземл.)
• Вх. импеданс 1 МОм ±1.5% 16 пФ ±2 пФ
50 Ом ±1%
• Макс. входное напряжение 1 МОм-вход: ±400 В (DC + AC от пика до пика)
50 Ом-вход: 5 В RMS
• КСВН 1.35 или менее
• Напряжение смещения ±1 В (при 2...50 мВ/дел)
±10 В (при 0.1...0.5 В/дел)
±100 В (при 1...5 В/дел)
• Переключение полярности Только Канал 2
• Автоопознование пробников 1:1, 10:1, 100:1 (для опциональных пробников с функцией считывания коэф. деления)
CH3, CH4
• Чувствительность 100 мВ/дел, 500 мВ/дел
• Точность ±3%
• Полоса пропускания (-3 дБ) 0...400 МГц, (АСК-7404), 0...300 МГц, (АСК-7304)
• Режимы входа AC, DC
• Вх. импеданс 1 МОм ±1.5% 16 пФ ±3 пФ
• Макс. входное напряжение ±400 В (DC + AC от пика до пика)
• Автоопознование пробников 1:1, 10:1, 100:1
Синхронизация
• A-синхронизация
• Режимы запуска ФРОНТ, СОБЫТИЕ, TV
• Источник CH1, CH2, CH3, CH4, Сеть
• Режимы входов запуска AC, DC, ВЧ-фильтр, НЧ-фильтр
• Наклон +, –
• Чувствительность 0.4 дел (при 0...10 МГц)
1.0 дел (при 10...100 МГц)
2.0 дел (при 100...400 МГц)
• B-синхронизация
• Источник CH1, CH2, CH3, CH4
• Режимы входа запуска AC, DC, ФНЧ, ФВЧ
• Наклон +, –
• Чувствительность 0.4 дел (при 0...10 МГц)
1.0 дел (при 10...100 МГц)
2.0 дел (при 100...250 МГц) для АСК-7474/АСК-7404
• ТВ-синхронизация
• Стандарты NTSC, PAL (SECAM), HDTV
• Режимы TV-V (ЧЕТН, НЕЧЕТНЫЕ,ОБА), TV-H
• NTSC 1 H...525 H
• PAL (SECAM) 1 H...625 H
• HDTV (ТВЧ) 1 H...1125 H
• TV захват
• Уровень Между ±1 дел
• Амплитуда сигнала 1.5...8 дел
• Запуск по событиям Счет, Вспышка
• Диапазон счета 1...65535
• Макс. частота счета 50 МГц
• Диапазон времени вспышки 0.15 мкс...9.99 с
Автоустановка
• Входные каналы CH1, CH2
• Частотный диапазон 50 Гц...100 МГц
• Горизонтальная отклоняющая система (ось Х)
• Отображение (гориз.) A, ALT, B, X-Y
• Развертка А
• Режим развертки АВТО, Нормальная, Одиночная
• Скорость развертки 5 нс/дел...500 мс/дел (с шагом 1-2-5) (АСК-7404)
10 нс/дел...500 мс/дел (с шагом 1-2-5) (АСК-7304)
• Макс. скорость развертки 500 пс/дел (АСК-7404), 1 нс/дел (АСК-7304)
• Время удержания Варьируемое
• Развертка B
• Задержка Задержка запуска, запуск после задержки
• Скорость развертки 5 нс/дел...20 мс/дел (с шагом 1-2-5 ) (АСК-7404)
10 нс/дел...20 мс/дел (с шагом 1-2-5 (АСК-7304)
• Макс. скорость развертки 500 пс/дел (АСК-7404) 1 нс, дел (АСК-7304)
• Лупа времени увеличение x10
• Диапазон времени задержки 0.2 дел...10.2 дел от развертки А
• Джиттер задержки 1/20000 при 1 мс/дел от развертки А, 500 нс/дел развертки B
Режим X-Y
• ось X CH1
• Чувствительность Такая же, как CH1
• Точность ±2%
• Частотная полоса 0...2 МГц (–3 дБ)
• ось Y CH1, CH2, CH3, CH4, ADD
• Разность фаз до 3° (0...200 кГц)
• Калибровочный сигнал
• Форма Меандр
• Частота 1 кГц, ±0.1%
• Скважность 49%...51%
• Вых. напряжение 0.6 В, ±1%
• Выходной сигнал по CH2
• Выходное напряжение 20 мВ/дел, ±30% (50 Ом-нагрузка)
• Полоса частот (–3 дБ) 200 МГц (50 Ом-нагрузка), 100 МГц (для АСК-7304)
• Выходное сопротивление 50 Ом, ±20%
• Питание пробников
• Число разъемов 2
• Напряжение +12 В, –12 В
Z-вход
• Напряжение модуляции 0.5 В п-п или больше
• Полярность темный — с положительным напряжением, светлый — с отрицательным
• Полоса частот 0...5 МГц
• Входное сопротивление 5 кОм ±20%
• Макс. вх. напряжение ±40 В макс.
• Курсорные измерения
• Параметры разница по времени (Dt), по напряжению (DV)
• Частотомер
• Разрядность 5-разрядов (источник - A запуск)
• Точность ±0.01%
• Диапазон частот 2 Гц...400 МГц (АСК-7404), 2 Гц...300 МГц (АСК-7304)
• Сохранение/вызов
• Количество установок Макс. 256
• Время хранения Прибл. 30000 ч (при 25 °C)
Питание
• Напряжение AC 100...240 В
• Частота 50...400 Гц
• Потребляемая мощность Макс. 120 ВА
Масса и размеры
• Масса прибл. 8.5 кг (без аксессуаров)
• Размеры прибл. 320 x 160 x 420 мм
Условия эксплуатации/хранения
• Температура, при которой гарантируются параметры +10...+35 °C
• Предельный температурный диапазон эксплуатации 0...+40 °C
• Макс. влажность 90% (0...40 °C)
• Температура хранения –20...+40 °C
• Влажность при хранении 80% (–20...+40 °C)
Стандартная комплектация
• Прибор
• Сетевой провод (1 шт.)
• Пробники (2 шт.)
• Защитная крышка фронтальной панели (1 шт.)
• Предохранители (2 шт.)
• Сумка для аксессуаров (1 шт.)
• Руководство пользователя (1 шт.)
