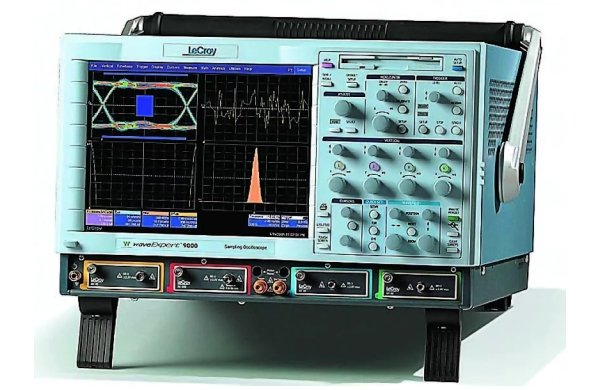

Цифровой стробоскопический осциллограф LeCroy WaveExpert 100H

Компания LeCroy представляет цифровой стробоскопический осциллограф серии WaveExpert 100H, являющийся, на настоящий момент, самым высокочастотным осциллографом в мире (полоса пропускания 100 ГГц) и работающим на основе эксклюзивной патентованной технологии когерентных интервалов стробирования (КИС). Развертка КИС позволяет захватывать и отображать длинную последовательность входных данных без применения внешнего запуска по шаблону.

WaveExpert – это первый осциллограф в мире, соединяющий в себе самую высокую полосу пропускания, высокую достоверность измерения, присущую стробоскопическим осциллографам, с высокой скоростью сбора данных, гибкостью и простотой управления, присущей осциллографам реального времени.

WaveExpert 100H – имеет скорость сбора данных 10 Мбит в секунду, что в 100 раз превышает скорость сбора данных для осциллографов такого класса, существующих в мире на настоящий момент.

Ранее серия стробоскопических осциллографов LeCroy была представлена 3 моделями: WaveExpert 9000, NRO 9000, SDA 100G, отличавшихся между собой набором инсталлированных на заводе опций.

Осциллограф WE-100H представляет собой осциллограф WaveExpert 9000, допускающий гибкую установку различных опций в процессе эксплуатации, что делает его аналогом ранее выпускавшихся осциллографов NRO 9000 и SDA 100G.


Осциллограф WaveExpert 100H – построен на модульном принципе, что позволяет использовать совместно с этими осциллографами до 4-х различных модулей сбора информации. Дополнительно осциллограф имеет опциональные модули генераторов сигналов. Генератор сигналов воспроизводит псевдослучайную последовательность PRBS, которая обычно используется для тестирования коэффициента ошибок различных устройств передачи. Дополнительный модуль рефлектометра, может выдавать в линию импульс длительностью менее 20 пс с малым временем нарастания, что позволяет производить измерения неоднородности сопротивления линий передачи. Развертка КИС, разработанная LeCroy , создает импульс дискретизации, используя опорный генератор стабильной частоты с применением ФАПЧ. Среднеквадратическое значение джиттера КИС составляет мене 500 фс. Результатом применения КИС является высокая частота дискретизации и точное воспроизведение сигнала при любой скорости передачи. Когерентная дискретизация позволяет осциллографу захватить шаблон из потока данных и точно и просто определить его длину. В результате параметры входного сигнала, отображаемого на экране осциллографа, могут быть измерены или преобразованы такими же методами и способами, как и у осциллографа реального времени.

Полоса пропускания 100 ГГц является на сегодняшний день вершиной разработки технологий осциллографов. Это стало возможным при использовании монолитной смесительной головки, разработанной с использованием патентованной технологии нелинейной линии передачи (НЛЛП). НЛЛП используется для генерирования серии стробирующих импульсов с прямоугольной апертурой. Все предыдущие смесители имели форму апертуры, приближенную у Гауссовской. Прямоугольная апертура стробирующих импульсов позволяет увеличить на 60 % эффективность стробирования, расширить полосу пропускания, снизить джиттер. Монолитная конструкция смесителя позволила увеличить частоту дискретизации, по сравнению с предыдущими моделями стробоскопических осциллографов. Осциллограф WaveExpert 100H – специально разработан для решения прикладных задач отображения и анализа высокоскоростных сигналов, используемых сегодня. Измерения в современных системах передач на скоростях свыше 3 Гб/с, требуют средств измерения с высокой полосой пропускания и малым временем нарастания. Отличительной особенностью этого прибора является свойство отображения входного сигнала также, как и на осциллографе реального времени, обеспечение измерения как суммарного, так и случайного и систематического джиттера устройств. Объем стандартной памяти составляет 4 миллиона точек на канал, что позволяет анализировать джиттер в длинных кодовых посылках. Расширение памяти до 512 миллионов точек на канал дает возможность захвата, отображения и измерения шаблона с длиной в несколько миллионов бит.


Удобный пользовательский интерфейс дает возможность быстрого и легкого доступа к более, чем 50-ти измерениям и математическим функциям. Сохранение преемственности построения пользовательского интерфейса с осциллографами реального времени LeCroy, дает возможность инженерам-пользователям быстрого перехода к использованию стробоскопических осциллографов без какого-либо дополнительного обучения. Пользовательский интерфейс осциллографа WaveExpert 100Hтак же позволяет комбинировать и создавать свои собственные функции измерения.

WaveExpert 100H имеет возможность отображения и исследования высокоскоростных сигналов реального времени, таких как PCI Express, SAS, Fibre channel и FB-DIMM.


WaveExpert 100Hпредназначен и для использования в области общего применения, включая рефлектометрию, построение глазковых диаграмм и анализа по шаблону, анализ джиттера. Программное обеспечение осциллографа WaveExpert может производить анализ глазковых диаграмм и джиттера в соответствии с различными стандартами передачи данных. Осциллограф разработан, в том числе для использования в системах последовательной передачи данных и имеет когерентную развертку, прекрасно подходящую для измерения всех параметров джиттера. В дополнение к двум основным блокам осциллографа существуют несколько дополнительных вставных модулей, предназначенных для измерения электрических или оптических сигналов. Модули преобразования электрических сигналов имеют полосы пропускания 20 ГГц, 30 ГГц, 50 ГГц, 70 ГГц и 100 ГГц. Модули преобразования электрических сигналов имеют полосы пропускания 25 и 50 ГГц. Данные модули разработаны с упором на то, чтобы дать клиенту возможность конфигурирования WaveExpert 100Hс учетом стоящих перед ним задач на основе гибкой модульной системы, позволяющей в любой момент расширить возможности осциллографа при расширении круга выполняемых задач.

Так же существуют модули восстановления тактовой частоты. Эти модули используются для восстановления тактовой частоты сигнала из потока данных, когда доступен только непосредственно поток данных. Модули могут быть предназначены как для работы с электрическими, так и с оптическими сигналами. Диапазон восстанавливаемых частот составляет от 622 Мб/с до 13,5 Гб/с.

Осциллограф WaveExpert 100H включает полный комплект масок, предназначенных для исследования сигналов в кодах RZ и NRZ. Когерентная развертка обеспечивает быстрое тестирование по маскам – около 3 миллионов точек в секунду, что в 75 раз быстрее существующих на сегодняшний день технических решений. Этот уровень сбора данных, на сегодняшний день, обеспечивает самую высокую степень достоверности и минимальные погрешности.
