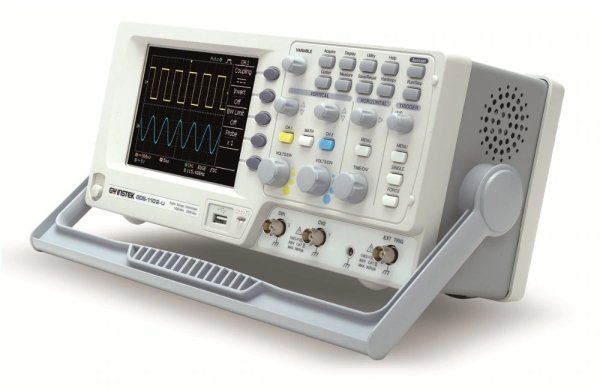

Снят с производства. Замена: Цифровой осциллограф GW Instek GDS-71042
| Характеристики | Параметры | Значения |
| Канал вертикального отклонения |
Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…25Мгц | |
| Коэф. Отклонения (Коткл.) | 2 мВ/дел…5 В/дел (шаг1-2-5) | |
| Погрешность установки Коткл. | ± 3 % | |
| Время нарастания | ≤14 нс | |
| Входной импеданс | 1 Мом (±2%) / 16 пФ | |
| Макс. Входное напряжение | 300 В (DC+AC пик, до1 кГЦ | |
| Диапазон смещения | ±0.4 В-при 2 мВ/дел…50 мВ/дел ±4 В-при 10 мВ/дел…500 мВ/дел ±40 В-при 1 В/дел…5 В/дел |
|
| Режимы работы | канал1, канал 2,канал 1 (2) инвертированный, канал 1и 2 | |
| Математика | +,-;БПФ | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв) | 1 нс/дел…10 с/дел(шаг 1-2-5), самописец 250 мс/дел -10 с/дел |
| Погрешность установки Кразв | ±0,01% | |
| Режимы работы | основной, задержанный, ZOOM окна, самописец, X-Y | |
| Синхронизация |
Источники синхросигнала | канал 1,канал 2, сеть, внешний |
| Режим запуска развертки | автоколебательный, ждущий, однократный, ТВ (NTSC, PAL /SECAM) по фронту, по длительности импульса (20 нс…10 с), предзапуск (10 дел. максимум) и послезапуск (1000 дел) | |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность синхронизации | 0…25Мгц: 0.5 деления или 5 мВ 25Мгц-60/100: 1.5 деление или 15 мВ | |
|
Аналого-цифровое преобразование |
Разрешение по вертикали | 8 бит |
| Частота дискретизации | 250 МГц (обеспечивает наблюдение однократных сигналов с полосой спектра до 25 МГц без интерполяции | |
| Эквив. частота дискретизации | 25 ГГц | |
| Длина записи | 4кБ | |
| Пиковый детектор | 10 нс | |
| Режимы работы | выборка, пик. детектор ( > 10нс); усреднение (2/…/256) |
|
| Курсорные измерения | Функции | ∆U;∆T;1/∆t |
| Автоматические измерения
|
Функции по вертикали | Uпик-пик;Uампл;Uср.кв.;-;+U;Uмакс;Uмин Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f;T;t нарастания;t среза; -τ;+τ ;коэф. заполнения (%) | |
| Дополнительные возможности |
Интерфейс | USB;SD(файлы BMP,CSV- сохр. экранов и SET-профилей) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Режим X-Y | Х-кан 1; Y-кан 2; разность фаз < 3º до 100 кГц | |
| Внутренняя память | запись/считывание: 15 осцилограмм; 15 профилей | |
| Общие данные
|
ЖК-дисплей | цветной, TFT, 5,6 дюймов, 8х10 дел(разрешение 320х240) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) | |
| Габаритные размеры | 140х142х310 мм | |
| Масса | 2,5 кг | |
| Комплект поставки | шнур питания (1), делитель 1:1/1:10 (2) |
