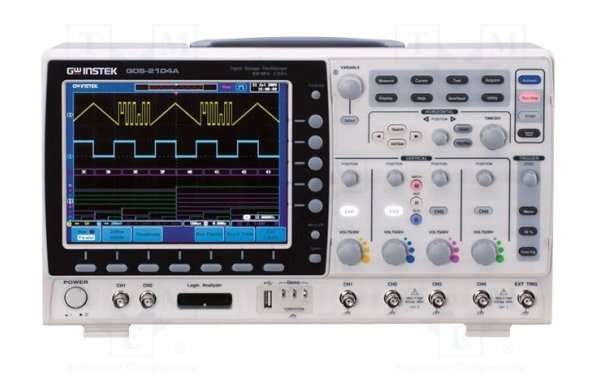

| Цифровой осциллограф запоминающий GW Instek GDS-72102 • Количество каналов 2,4 • Полоса пропускания 70, 100, 200 и 300 МГц • Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении), эквивалентная 100 ГГц • Объем памяти 1 МБ на канал (2 МБ – при объединении) • Инновационная технология VPO (virtual persistence oscilloscopes): • визуализация сигнала в режиме аналогового осциллографа (скорость • обновления экрана 80.000 осц./с) • Режимы сбора данных: выборка, пиковый детектор (> 2 нс), усреднение (2 /…/ 256), интерполяция Sin X/x • Режим сегментированной памяти (до 2048 сегментов) • Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем, синхронизация по длит. импульса и ТВ • 28 видов автоматических измерений параметров, курсорные измерения • Режим автоизмерения временных задержек (8 параметров) • Функция автоустановки параметров развертки, запуска • Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√) • Частотный анализ (БПФ): на участке 1 кб (БПФ с.к.з./ БПФ дБ) • Цифровой фильтр с ручной регулировкой • Режимы растяжки окна, самописец и XY • Внутренняя память: 24 осциллограммы, 20 профилей настроек • Синхронизация и декодирование сигналов I2C, SPI, UART и параллельных шин (8 кан/ 16 кан логический анализатор – опция DS2- 08LA/ DS2-16LA) • Функциональный генератор до 3 МГц (синус, треугольник, меандр с регулируемой скважностью - опция DS2-FGN) • Интерфейсы: USB 2.0 для управления и сохранения данных (host/device), RSR-232, опции – GPIB, LAN + VGA • Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью • Два слота на задней панели для установки опций • Вывод данных на печать (поддержка PictBrige) • Русифицированное меню |
| Характеристики | ||
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…100 МГц | |
| Огранич. полосы пропуск. | 20 МГц | |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел | |
| Погрешность установки Коткл | ± 3 % | |
| Время нарастания | < 3,5 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |
| Макс. входное напряжение | 300 В (DC+AС пик), Кат I | |
| Математика | +, -, х; БПФ на участке 1 кб (дБ или мВ с.к.з) | |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв | ± 0,002 % | |
| Режимы работы | Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y | |
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | любой из каналов, внешний (Ext), сеть, по лог. шине (D0-D15) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); опция - I2C, SPI*, UART, паралл.шина |
|
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность cинхронизации | 0…100 МГц: 1 дел или 1 мВ; 100…200 МГц: 1,5 дел или 15 мВ; 200…300 МГц: 2 дел или 20 мВ |
|
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | Разрешение по вертикали | 8 бит |
| Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) | |
| Эквив. частота дискретиз. | 100 ГГц (для периодического сигнала) | |
| Интерполяция | SinX/x | |
| Длина записи | 1 МБ (2 МБ при объединении каналов) | |
| Пиковый детектор | 2 нс | |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. | |
| КУРСОРНЫЕ ИЗМЕРЕНИЯ | Функции | ?U; ?T; 1/?T |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза | |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР (ОПЦИЯ DS2-FGN) |
Формы выходного сигнала | Синус, меандр, треугольник |
| Диапазон частот | 0,1Гц …3 МГц (синус, меандр); 0,1Гц …100 кГц (треугольник) | |
| Разрешение | 0,1 Гц | |
| Регулировка скважности | 20%~80% (только меандр) | |
| Выходной уровень | 30 мВпик-пик ….1,5 Впик-пик (на 50 Ом) | |
| Пост. смещение | +/-1 В (на 50 Ом) | |
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ | Интерфейс | USB, RS-232, опционально: GPIB (DS2-GPIB), VGA+LAN (DS2-LAN) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 80.000 раз в сек. |
|
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей | |
| Встроенный flash диск | 64 МБ | |
| Слоты для установки опций | 2 шт (на задней панели) | |
| ЛОГИЧЕСКИЙ АНАЛИЗАТОР I2C, UART (ОПЦИЯ) |
Частота дискретизации | 500 МГц |
| Полоса пропускания | 200 МГц | |
| Длина памяти | до 2 МБ/канал | |
| Число каналов | 16 кан (D15~D0) или 8 кан (D7~D0) – в зависимости от типа опции ЛА | |
| ОБЩИЕ ДАННЫЕ | Синхронизация | по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI*, UART, Parallel bus (параллельная шина) |
| Порог срабатывания | TTL, CMOS, ECL, PECL, пользовательский (± 10 В) | |
| Макс. входное напряжение | ± 40 В | |
| Максимальное напряжение | ± 500 мВ | |
| Входное сопротивление | 101 кОм/ 8 пФ | |
| Вертикальное разрешение | 1 бит | |
| ЖК-дисплей | Цветной (TFT) SVGA, диагональ 20 см, 8 х 10 дел (разреш. 800 х 600) | |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт | |
| Размеры | 380 х 220 х 145 мм | |
| Вес | 4,2 кг | |
| Комплект поставки | • Шнур питания (1) • Делитель 1:1/1:10 (2/4 по числу каналов) • РЭ (1) |
|
