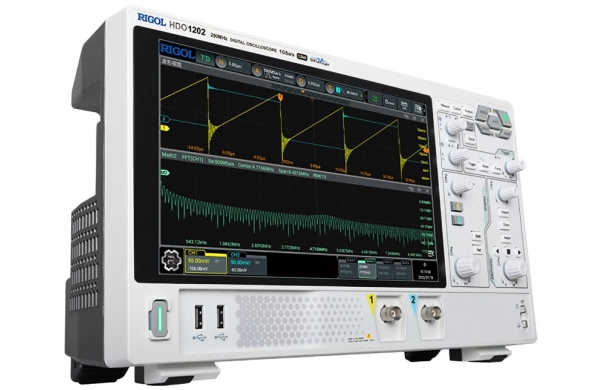

RIGOL HDO1074 запоминающий, 2-х канальный, цифровой осциллограф реального времени, бюджетного ценового класса, с полосой пропускания до 100 МГц.
Инновационная элементная база и оригинальные конструктивные решения, использованные в конструкции осциллографа высокого разрешения RIGOL HDO1072, соответствуют самым современным требованиям, предъявляемым специалистами к измерительным приборам при проектировании, отладке и тестировании электронных устройств.
Внедрение в архитектуру осциллографа RIGOL HDO1072 нового запатентованного чипсета «Centaurus» обеспечивает:
- высокую максимальную скорость захвата сигнала 1 500 000 осц/сек в режиме работы "UltraAcquire", максимальную глубину памяти - до 100 млн. точек (опционально, при работе 1-го канала),
- стандартное, 12-ти битное разрешение встроенного АЦП по вертикали.
Все эти параметры дополняются самым низким уровнем собственных шумовых наводок среди множества других малобюджетных моделей цифровых осциллографов.
Технические характеристики
Характеристика | Значение | ||||
---|---|---|---|---|---|
Полоса пропускания | 70 МГц | ||||
Режим дискретизации | Реальное время | ||||
Количество каналов | 2 аналоговых + внешний запуск | ||||
Макс. скорость захвата осциллограмм | 50000 осц./сек (векторный режим) 1500000 осц./сек (режим UltraAcquire) |
||||
Время нарастания (50 Ом), тип | ≤5 нс | ||||
Регистрация | Режим | Обычный Пиковый детектор: 2 нс Усреднение (2, 4, 8, 16…65536 выборок) Высокое разрешение (14 бит, 16 бит) UltraAcquire (скорость захвата до 1500000 осц./сек) |
|||
Макс. дискретизация (реальное время) | 2 Гвыб/сек (1 Гвыб/сек - два канала) | ||||
Глубина записи | 50 М точек (25 М точек - два канала) - штатно 100 М точек (50 М точек - два канала) - опция HDO1000-RLU-01 |
||||
Параметры вертикальной системы | Связь по входу | открытый, закрытый или земля | |||
Входной импеданс | 1 MОм ±1% || 19 пФ ±3 пФ | ||||
Учет ослабления пробников | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X | ||||
Макс. входное напряжение | 300 Вскз CAT I, 400 Впик (DC + Vpeak) | ||||
Вертикальное разрешение | 12 бит |
||||
Эффективное количество ENOB (тип.) | 8 бит | ||||
Вертикальное отклонение | 500 мкВ/дел ~ 10 В/дел | ||||
Диапазон смещения | ± 1 В (500 мкВ/дел ~ 65 мВ/дел) ± 10 В (65 мВ/дел ~ 270 мВ/дел) ± 20 В (270 мВ/дел ~ 2.75 В/дел) ±100 В (2.75 мВ/дел ~ 10 В/дел ) |
||||
Динамический диапазон | ±4 дел (12 бит) | ||||
Ограничение полосы пропускания | 20 МГц, полная полоса - выбирается для каждого канала | ||||
Погрешность коэфф. усиления | ±2% от полной шкалы | ||||
Погрешность смещения | < 200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
||||
ESD защита | ±8 кВ (на входе BNC) | ||||
Изоляция между каналами | ≥100:1 | ||||
Параметры горизонтальной системы |
Коэффициент развертки | 2 нс/дел ~ 1000 с/дел | |||
Временное разрешение | 400 пс | ||||
Погрешность временной базы | ±1.5 ppm ± 1 ppm/год | ||||
Максимальная задержка | Пред-запуск: -5 делений Пост-запуск: 1 с или 100 дел, что больше |
||||
Задержка между каналами | ≤2 нс | ||||
Режимы | Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор) | ||||
Измерения | Курсорные | Количество курсоров | 2 пары XY курсоров | ||
Режимы | ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
||||
Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 | ||||
Автоматические | Количество автоизмерений | 41 тип, 14 измерений может отображаться одновременно | |||
Источник | аналоговые каналы (CH1, CH2), результат математической обработки (Math1, Math2) | ||||
Диапазон измерения | основное окно, растяжка Zoom | ||||
Макс. количество отображаемых на канал |
33 типа | ||||
Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS | ||||
Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | ||||
Другие | Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) | ||||
Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени | ||||
Математические операции | Количество отображаемых одновременно | 4 | |||
Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop | ||||
Цветовая градация | Поддерживается в математических операциях, в т.ч. БПФ | ||||
БПФ (FFT) | Макс.длина | 1 М точек | |||
Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | ||||
Поиск пиков | макс. 15 пиков | ||||
Поиск и навигация | Тип | фронт, импульс | |||
Источник | аналоговые каналы (CH1, CH2) | ||||
Отображение | таблица событий во внутренней или внешней памяти | ||||
Кнопки навигации | Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire | ||||
Анализ осциллограмм | Pass / Fail | Источник | аналоговые каналы (CH1, CH2) | ||
Запись | Источник | аналоговые каналы (CH1, CH2) | |||
Макс. количество сегментов | 500000 событий запуска | ||||
Режим | воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов | ||||
Цветовая градация | Источник | аналоговые каналы (CH1, CH2) | |||
Темы | температура, интенсивность | ||||
Режим | во всех режимах | ||||
Система запуска
Источник запуска | аналоговые каналы (CH1, CH2), внешний запуск EXT TRIG, по сети | ||||||
Режим запуска | Авто, обычный, одиночный | ||||||
Тип связи | AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) | ||||||
Шумовая режекция | Вкл / Выкл | ||||||
Блокировка уровня запуска | 8 нс ~ 10 с | ||||||
Полоса запуска | Внутренний | аналоговая полоса осциллографа | |||||
Внешний | 200 МГц | ||||||
Чувствительность триггера | Внутренний | ≥50 мВ/дел: 0,5 делений 0.7 дел (с включенной шумовой режекцией) |
|||||
Внешний | 200 мВп-п (DC ~ 100 МГц) 500 мВп-п (100 МГц~ 200 МГц) |
||||||
Диапазон уровня запуска | Внутренний | ±5 делений от центра экрана | |||||
Внешний | ±5 В | ||||||
Сеть | фикс. 40% ~ 60% | ||||||
Внешний запуск EXT TRIG | Входной импеданс | 1 МОм±1%, BNC разъем | |||||
Джиттер запуска (тип.) | < 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала) | ||||||
Типы запуска | Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN | ||||||
Запуск по фронту | Тип фронта | нарастающий, спадающий, нарастающий & спадающий | |||||
Источник запуска | аналоговые каналы (CH1, CH2), EXT, сеть AC Line | ||||||
Запуск по длительности импульса | Условие запуска | положительная полярность импульса: >, < , = отрицательная полярность импульса: >, < , = |
|||||
Источник запуска | аналоговые каналы (CH1, CH2) | ||||||
Запуск по скорости нарастания | Условие запуска | положительная или отрицательная полярность: >, < , внутри диапазона < > | |||||
Источник запуска | аналоговые каналы (CH1, CH2) | ||||||
Запуск по видеосигналу | Система | NTSC, PAL и SECAM | |||||
Стандарт | 480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz | ||||||
Источник запуска | аналоговые каналы (CH1, CH2) | ||||||
Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт | |||||
Источник запуска | аналоговые каналы (CH1, CH2) | ||||||
Запуск по длительности события | Установка | H, L, X | |||||
Условие запуска | >, < , внутри интервала< >, вне интервала >< | ||||||
Источник запуска | аналоговые каналы (CH1, CH2) | ||||||
Запуск по истечении времени (TimeOut) | Тип фронта | нарастающий, спадающий, нарастающий & спадающий | |||||
Источник запуска | аналоговые каналы (CH1, CH2) | ||||||
Запуск по ранту | Условие | прохождение через заданный уровень | |||||
Источник запуска | аналоговые каналы (CH1, CH2) | ||||||
Запуск по окну | Тип фронта | нарастающий, спадающий | |||||
Позиция запуска | вход, выход, время | ||||||
Источник запуска | аналоговые каналы (CH1, CH2) | ||||||
Запуск по задержке | Фронт | нарастающий, спадающий | |||||
Условие задержки | >, < , внутри интервала< >, вне интервала >< | ||||||
Источник запуска | аналоговые каналы (CH1, CH2) | ||||||
Запуск Установка / Удержание | Фронт | нарастающий, спадающий | |||||
Источник запуска | аналоговые каналы (CH1, CH2) | ||||||
Запуск по N фронту | Тип фронта | нарастающий, спадающий | |||||
Источник запуска | аналоговые каналы (CH1, CH2) | ||||||
RS-232/UART запуск | Условие запуска | Start, Error, Check Error, Data | |||||
Скорость | до 20 Мбит/сек | ||||||
Источник запуска | аналоговые каналы (CH1, CH2) | ||||||
I²C запуск | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address&Data | |||||
Разрядность адреса | 7 бит, 8 бит, 10 бит | ||||||
Источник запуска | аналоговые каналы (CH1, CH2) | ||||||
SPI запуск | Условие запуска | CS, TimeOut | |||||
Разрядность | 4 бит ~ 32 бит | ||||||
Источник запуска | аналоговые каналы (CH1, CH2) | ||||||
CAN запуск | Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random | |||||
Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | ||||||
Скорость | до 5 Мбит/сек | ||||||
Источник запуска | аналоговые каналы (CH1, CH2) | ||||||
LIN запуск | Условие запуска | Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error | |||||
Скорость | до 20 Мбит/сек | ||||||
Источник запуска | аналоговые каналы (CH1, CH2) |
Декодирование сигналов
Типы шин | Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN | |||||
Параллельные шины Parallel | Разрядность | 4 бит | ||||
Источник | аналоговые каналы (CH1, CH2) | |||||
RS-232/UART | Разрядность TX/RX | 5 бит ~ 9 бит | ||||
Скорость | до 20 Мбит/сек | |||||
Четность | Odd, Even, нет | |||||
Стоповые биты | 1 или 2 бита | |||||
Источник | аналоговые каналы (CH1, CH2) | |||||
I²C | Параметр | Адрес (c или без бита R/W), данные, ACK | ||||
Источник | аналоговые каналы (CH1, CH2) | |||||
SPI | Параметр | MISO/MOSI данные | ||||
Тип | CS, TimeOut | |||||
Разрядность | 4 бит ~ 32 бит | |||||
Источник | аналоговые каналы (CH1, CH2) | |||||
CAN | Параметр | Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK) | ||||
Тип | CAN_H, CAN_L, TX/RX, DIFF | |||||
Скорость | до 5 Мбит/сек | |||||
Источник | аналоговые каналы (CH1, CH2) | |||||
LIN | Протокол | версия (1.X или 2.X) | ||||
Параметр | sync, ID, data, check sum | |||||
Скорость | до 20 Мбит/сек | |||||
Источник | аналоговые каналы (CH1, CH2) |
Цифровой вольтметр
Источник | аналоговые каналы (CH1, CH2) | |||
Функция измерения | DC, AC+DC RMS, AC RMS | |||
Разрешение | ACV / DCV: 4 бита | |||
Звуковой сигнал | при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона |
Частотомер
Общие параметры | Источник | аналоговые каналы (CH1, CH2) или внешний запуск EXT | ||
Разрешение | 3 или 6 цифр, пользовательская | |||
Макс. частота | макс. частота аналогового канала | |||
Функция измерения | частота. период, счет импульсов | |||
Суммирование | Источник | 48-бит счетчика | ||
Фронт | подсчет количества нарастающих фронтов | |||
Временная база | внутренний источник опорной частоты |
Основные технические характеристики
Дисплей
Тип дисплея | диагональ 10,1" , емкостной сенсорный мультитач |
Разрешение дисплея | 1280 (по горизонтали) × 800 (по вертикали) точек |
Сетка | 10 делений (по вертикали) x 8 делений (по горизонтали) |
Послесвечение | выкл; от 100 мс до 10 с; бесконечно |
Яркость | 256 уровней (ЖК HDMI) |
Процессор
Тип процессора | Cortex-A72, 1.8 GHz, hexa-core |
Системная память | 4 Гб RAM |
Операционная система | Android |
Внутренняя энергонезависимая память | 8 Гб |
Энергонезависимая память
Формат сохранения | настройки | setup (*.stp) |
изображения | image (*.png, *.bmp, *.tif, *.jpg) | |
осциллограммы и данные | CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin) |
|
Опорные осциллограммы | 10 осциллограмм |
Порты ввода / вывода
USB 3.0 Hi-speed Host | 2 на передней панели | |
USB 3.0 Hi-speed Device | 1 на задней панели | |
LAN | 1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C) | |
WEB интерфейс | поддержка VNC Web | |
HDMI видеовыход | 1 на задней панели (HDMI 1.4, A plug) | |
Вход/выход опорного сигнала 10 MHz Reference Clock In/Out |
Вход | 1, BNC разъем на задней панели |
Параметры входного сигнала | 50 Ом, амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm | |
Выход | 1, BNC разъем на задней панели | |
Параметры выходного сигнала | 50 Ом, 1.5 Впп синусоидальная форма | |
Aux Output комбинированный выход | Разъем | BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND) |
Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации | |
Выход "Годен / Не годен" (Pass / Fail) | Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс | |
Выход компенсации пробника | Частота | меандр 1 кГц |
Амплитуда | 0 ~ 3 Вп-п |
Питание
Напряжение | 100 ~ 240 Вэфф. AC, 50 ~ 60 Гц |
Потребляемая мощность | < 400 Вт |
Предохранитель | 3,15 A, T тип, 250 В |
Массо-габаритные параметры
Габаритные размеры | 358.14 мм × 214.72 мм × 120.62 мм (Ш*В*Г) |
Размер в стойку | 4U |
Вес | 3,8 кг без упаковки 5,37 кг с упаковкой |
Стандартная комплектация
- Осциллограф
- Кабель питания
- Кабель USB
- Пассивные пробники (2 шт.)
