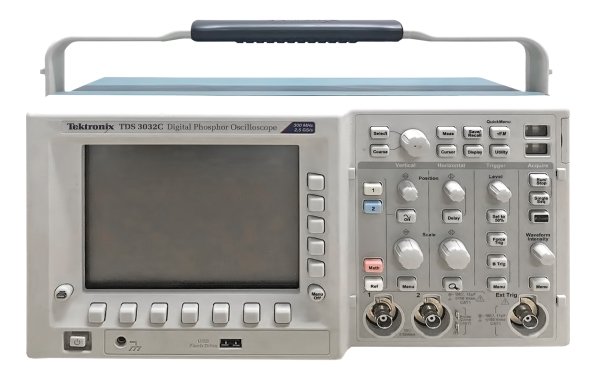

Цифровой осциллограф Tektronix TDS 3032C

Артикул: 1-1400

• Полоса пропускания: 300 МГц
• Количество каналов: 2 канала
• Дисплей: Цветной
• Частота дискретизации: 2,5 ГГц
• Память: 10 кБт/канал
• Вертикальное разрешение: 9 бит
• Развёртка по вертикали: 1 мВ до 10 В/дел
• Развёртка по горизонтали: от 2нс до 10с/дел
• 25 автоизмерений
• Быстрое преобразование Фурье
• 14 видов синхронизации
• Хост-порт USB
• Масса: 3,2 кг

Области применения
• Разработка и отладка цифровых устройств
• Установка и обслуживание видеосистем
• Разработка источников питания
• Обучение
• Тестирование телекоммуникационного оборудования по маскам
• Производственные испытания
• Лабораторные испытания

Необходимые технические характеристики по доступной цене
Осциллографы с цифровым люминофором серии TDS3000C имеют необходимые технические характеристики по доступной цене. Диапазон полос пропускания от 100 до 500 МГц с частотой дискретизации до 5 Гвыб./с для точного отображения сигналов.

Осциллографы с цифровым люминофором предоставляют более широкие возможности для исследования сложных сигналов.

Для того, чтобы решить проблему, сначала необходимо понять ее. Осциллографы серии TDS3000C объединяют в себе скорость непрерывного захвата осциллограмм равной 3 600 осциллограмм/с и возможностью просмотра сигнала в реальном времени с градацией яркости. Благодаря этому теперь можно понять проблему и решить ее.
Высокая скорость непрерывного захвата осциллограммы экономит время за счет быстрого выявления природы неполадок для их последующей локализации с помощью расширенного выбора видов запуска.Возможность просмотра сигнала в режиме реального времени с градацией яркости позволяет выделять особенности, связанные с историей активности сигнала, упрощая тем самым понимание характеристик
захваченных сигналов. В отличие от других сопоставимых осциллографов, эта история остается даже после прекращения регистрации сигнала.

Быстрая отладка устройств и определение характеристик сигналов с использованием технологии цифровой дискретизации сигналов в режиме реального времени и интерполяции вида sin(x)/x
В осциллографах серии TDS3000C уникальная технология цифровой дискретизации сигналов в режиме реального времени с интерполяцией вида sin(x)/x позволяет точно определять характеристики сигналов различных типов одновременно на всех каналах. В отличие от других сопоставимых осциллографов осциллографы серии TDS3000C не изменяют частоту дискретизации при включении дополнительных каналов. Эта технология дискретизации позволяет захватывать высокочастотные сигналы, например выбросы и аномалии фронта, которые не
регистрируются другими осциллографами такого класса, а интерполяция вида sin(x)/x обеспечивает точную реконструкцию каждой осциллограммы.

 Технические характеристики
 • Полоса пропускания: 300 МГц
 • Количество каналов: 2 канала
 • Дисплей: Цветной
 • Частота дискретизации: 2,5 ГГц
 • Память: 10 кБт/канал
 • Вертикальное разрешение: 9 бит
 • Развёртка по вертикали: 1 мВ до 10 В/дел
 • Развёртка по горизонтали: от 2нс до 10с/дел
 • 25 автоизмерений
 • Быстрое преобразование Фурье
 • 14 видов синхронизации
 • Хост-порт USB
 • Масса: 3,2 кг

                       Стандартные принадлежности
     • P6139A –
пассивный пробник 500 МГц, 10x (по одному на каждый канал).
     • Руководство пользователя и переведенная накладка для передней панели
     • Шнур питания
     • Лоток для принадлежностей
     • Защитная передняя крышка
     •Программное обеспечение OpenChoice® PC Communications -
обеспечивает быструю
     и простую связь между операционной системой Windows компьютера и осциллографом серии
     TDS3000C через LAN, GPIB или RS-232. поддерживает передачу и сохранение настроек,
     осциллограмм, измерений и снимков экрана.
     • NI LabVIEW SignalExpress™ Tektronix Edition LE – полностью интерактивная
     программная среда для проведения измерений,оптимизированная для осциллографов
     серии TDS3000C. Позволяет собирать, генерировать,анализировать, сравнивать,
     импортировать и сохранять данные измерений и сигналы с помощью интуитивно понятного
     и не требующего программирования интерфейса.
     • Компакт-диск с документацией



 Рекомендуемые принадлежности:

•TDS3GV – интерфейс GPIB, VGA, RS-232
•TDS3AAM – модуль расширенного анализа.Добавляет расширенные возможности математической обработки, произвольные математические выражения, статистику измерений и дополнительные автоматизированные измерения.
• TDS3LIM – модуль тестирования предельных значений. Добавляет новые возможности предельного тестирования осциллограммы.
•TDS3TMT – модуль тестирования телекоммуникационного оборудования по маске. Добавляет проверку соответствия требованиям стандартов ITU-T G.703 и ANSI T1.102, тестирование по заданной маске и многое другое.
•TDS3VID – модуль расширенного анализа видеосигналов. Добавляет функции Video QuickMenu, автоустановки, задержки, запуска по счетчику строк, режим видеоизображения,режим вектороскопа *(в режиме вектороскопа композитный видеосигнал не поддерживается) масштабные сетки запуска для формата HDTV и т. д.
•TDS3SDI – модуль анализа цифровых видеосигналов. Добавляет возможности преобразования цифровых видеосигналов 601 в аналоговые видеосигналы, режим видеоизображения, режим вектороскопа *(в режиме вектороскопа композитный видеосигнал не поддерживается) и запуска по аналоговому видеосигналуHDTV и т. д.
•TDS3BATC – литиево-ионная аккумуляторная батарея для непрерывной работы в течение 3 часов без питания от электросети.
•TDS3CHG – устройство для быстрой зарядки аккумуляторной батареи.
•AC3000 – мягкий футляр для переноски прибора.
•HCTEK4321 – жесткий пластиковый футляр для переноски прибора (требуется AC3000).
•RM3000 – монтажный набор.
•SIGEXPTE – полная версия программного обеспечения NI LabVIEW SignalExpress™ Tektronix Edition.Руководство по сервисному обслуживанию –только на английском языке (номер для заказа071-2507-00)
•TNGTDS01 – подробные инструкции и пошаговые лабораторные упражнения, предназначенные для обучения работе с осциллографами серииTDS3000C. В комплект входит компакт-диск с руководством для самостоятельного обучения и плата источника сигналов. Можно отдельно заказать дополнительную бумажную копию руководства.
Рекомендуемые дополнительные пробники
P6243 10X активный пробник 1 ГГц с входной емкостью ≤1 пФ
P5205 высоковольтный дифференциальный пробник 1,3 кВ, 100 МГц
P5210 высоковольтный дифференциальный пробник 5,6 кВ, 50 МГц
P5100 пассивный высоковольтный пробник 2,5 кВ, 100X
TCP202 пробник постоянного и переменного тока 50 МГц, 15 А.
TCP303 токовый пробник 15 МГц, 150 А *(требуется усилитель TCPA300)
TCP305 токовый пробник 50 Мгц, 50 А *(требуется усилитель TCPA300)
TCP312 токовый пробник 100 МГц, 30 А *(требуется усилитель TCPA300)
TCPA300 усилитель для пробника 100 МГц
TCP404XL токовый пробник 2 МГц, 500 А *(требуется усилитель TCPA400)
TCPA400 усилитель для пробника 50 МГц
ADA400A высокочувствительный дифференциальный усилитель 100X, 10X, 1X, 0,1X.




Поиск случайного шума в цепи с использованием функции БПФ
осциллографа серии TDS3000C
Осциллограф с цифровым люминофором TDS3000C с модулем тестирования предельных значений TDS3LIM прекрасно подходит для производственных испытаний, когда требуется быстро принимать решения типа «годен/не годен» Функция настраиваемого запуска на видеосигналы позволяет осциллографу серии TDS3000C выполнять синхронизацию по таким стандартам, как RS-343 (частота сканирования 26,2 кГц)
Отслеживание и идентификация видеосигналов ITU-R BT.601 с использованием модуля TDS3SDI для анализа цифровых видеосигналов 601 Осциллограф с цифровым люминофором серии TDS3000C обеспечивает
существенное увеличение скорости тестирования для линий телесвязи.
Благодаря QUICKMENU все часто используемые функции тестирования
телекоммуникационного оборудования располагаются в одном меню.
Функция обнаружения аномалий осциллограммы WaveAlert оповещает
обо всех осциллограммах, отличающихся от «нормального» вида,например о выбросе в канале 2

 Сравнительная таблица осциллографов серии TDS3000С

  TDS3012C TDS3014C TDS3032C TDS3034C TDS3052C TDS3054C
Полоса пропускания 100 МГц 100 МГц 300 МГц 300 МГц 500 МГц 500 МГц
Расчетное время нарастания (типичное значение) 3,5 нс 3,5 нс 1,2 нс 1,2 нс 0,7 нс 0,7 нс
Входные каналы 2 4 2 4 2 4
Вход внешнего запуска Имеется во всех моделях
Частота дискретизации на каждом канале  1,25 Гвыб./с  1,25 Гвыб./с  2,5 Гвыб./с  2,5 Гвыб./с  5 Гвыб./с  5 Гвыб./с
Длина памяти       10 тыс. точек
Вертикальное разрешение       9 бит
Чувствительность по вертикали,
1 МОм
      От 1 мВ/дел до 10 В/дел
Чувствительность по вертикали, 50 Ом        От 1 мВ/дел до 1 В/дел
Тип входа       по переменному току, по постоянному току, заземление
Входной импеданс       1 MОм параллельно с емкостью 13 пФ или 50 Ом
Погрешность коэффициента усиления по напряжению постоянного тока       ±2 %
Максимальное входное напряжение, 1 MОм       150 Вср. кв. с пиками ≤ 400 В
Максимальное входное напряжение, 50 Ом       5 Вср. кв. с пиками ≤ 30 В
Диапазон положений       ±5 делений
Ограничение полосы пропускания  20 МГц  20 МГц  20 МГц,
150 МГц
 20 МГц,
150 МГц
 20 МГц,
150 МГц
 20 МГц,
150 МГц
Диапазон временной развертки  От 4нс до 10с  От 4 нс до 10 с  От 2 нс до 10 с  От 2 нс до 10 с  От 1 нс до 10 с  От 1 нс до 10 с
Погрешность временной развертки       ±20 х 10-6 в любом временном интервале 1 мс
Интерфейсы ввода-вывода
Порт Ethernet       Разъем RJ-45, поддерживает 10Base-T LAN
USB-порт       Хост-порт USB 2.0 на передней панели. Поддерживает USB флэш-накопитель
GPIB-порт Полноценные режимы приема и передачи, настройка и измерения
(Дополнительная возможность с помощью модуля связи TDS3GV)
Порт RS-232-C       Штырьковый разъем DB-9, полноценные режимы приема и передачи; управление всеми режимами, параметрами и измерениями. Скорость передачи в бодах до 38 400
(Дополнительная возможность с помощью модуля связи TDS3GV)
Видеопорт VGA       Гнездовой разъем DB-15, выход монитора для непосредственного отображения на больших VGA-мониторах (Дополнительная возможность с помощью модуля связи TDS3GV)
Вход внешнего запуска  Разъем BNC, входной импеданс > 1 MОм параллельно с емкостью 17 пФ; максимальное входное напряжение 150 Вср. кв.
