Простота в обращении |

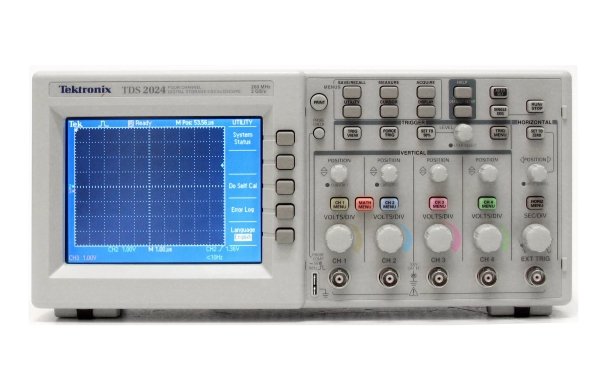

| Оптимальные характеристики по доступной цене Цифровые запоминающие осциллографы серии TDS2000C предлагают доступную по цене производительность в удобном компактном корпусе. Обладая стандартным набором возможностей – включая порт USB, 16 автоматических измерений, контроль предельных значений, регистрацию данных и контекстную справку – осциллографы серии TDS2000C помогают сделать больше за меньшее время. Цифровая точность измерений Полоса пропускания 200 МГц и максимальная частота дискретизации 2 Гвыб/с – ни один осциллограф не обладает такими характеристиками при столь низкой цене. Специальная технология компании Tektronix обеспечивает дискретизацию в реальном времени, минимум с 10-кратной передискретизацией по всем каналам, что позволяет точно регистрировать нужные вам сигналы. Параметры дискретизации не ухудшаются при использовании нескольких каналов. Незаменимые средства поиска неисправностей Расширенные возможности запуска – по фронтам/спадам, по длительности импульса и по видеосигналу – помогают быстро локализовать интересующие вас сигналы. А захватив сигнал, вы можете ускорить анализ, воспользовавшись расширенным набором математических функций и автоматическими измерениями. Сигналы можно складывать, вычитать, перемножать или применять к ним быстрое преобразование Фурье (БПФ). Шестнадцать автоматических измерений быстро и надежно рассчитывают важные характеристики сигнала, такие как частота или длительность фронта, тогда как встроенная функция контроля предельных значений упрощает выявление существующих проблем. |
 |
 |
 |
| Быстрый и простой захват сигналов с расширенными возможностями запуска. | Цифровая дискретизация в реальном времени компании Tektronix позволяет увидеть то, что недоступно другим осциллографам. | Быстрое преобразование Фурье с расширенным набором математических функций |
| Технические характеристики | Стандартные принадлежности |
| • Полоса пропускания: 200 МГц | • TPP0101- 100 МГц пассивный пробник • Кабель питания • NIM/NIST – отслеживаемый сертификат калибровки. • Документация – руководство пользователя. • Программное обеспечение OpenChoice® PC Communications Обеспечивает быструю и простую связь между ПК с Windows и TDS2000C через USB. Передача и сохранение настроек, сигналов и снимков экрана. • Интерактивное измерительное ПО National Instruments SignalExpress Tektronix Edition –базовая версия |
| • Количество каналов: 2 канала | |
| • Дисплей: Активная цветная TTF матрица, QVGA | |
| • Частота дискретизации: 2,0 Гвыб/с | |
| • Память: 2,5K Квыборок / канал | |
| • Вертикальное разрешение: 8 бит | |
| • Вертикальная чувствительность : от 2 мВ/дел до 5 В/дел | |
| • 16 автоизмерений | |
| • Быстрое преобразование Фурье | |
| • Масса: 2 кг (326,3х158х124,2) |
| Рекомендуемые принадлежности: • TEK-USB-488 – конвертер GPIB-USB. • SIGEXPTE – программное обеспечение National Instruments SignalExpress Tektronix Edition Interactive Measurement (Проф) • AC2100 – мягкий футляр для переноски прибора. • HCTEK4321 – жесткий пластмассовый футляр для переноски прибора (требуется AC2100). • RM2000B – монтажный набор. • 071-1075-xx – Руководство по программированию (только на английском языке). • 071-1828-xx – Руководство по сервисному обслуживанию (только на английском языке). • 174-4401-00 – кабель USB, для соединения основного разъема и устройства, длина 0,9 м. |
| Рекомендуемые дополнительные пробники | |
| TPP0101 | Пассивный пробник 10X, полоса 100 МГц |
| TPP0201 | Пассивный пробник 10X, полоса 200 МГц |
| P2220 | Пассивный пробник 1X/10X, полоса 200 МГц |
| P6101B | Пассивный пробник 1X (15 МГц, 300 Вср.кв. КАТ II) |
| P6015A | Высоковольтный пассивный пробник 1000X (75 МГц) |
| P5100 | Высоковольтный пассивный пробник 100X (250 МГц) |
| P5200 | Высоковольтный активный дифференциальный пробник (25 МГц) |
| P6021 | Пробник переменного тока 15 А, 60 МГц |
| P6022 | Пробник переменного тока 6 А, 120 МГц |
| A621 | Пробник переменного тока 2000 А, от 5 до 50 кГц |
| A622 | Пробник переменного/постоянного тока /BNC 100 А, 100 кГц |
| TCP303/TCPA300 | Усилитель для пробников постоянного/переменного тока, 150 А, 15 МГц |
| TCP305/TCPA300 | Усилитель для пробников постоянного/переменного тока, 50 А, 50 МГц |
| TCP312/TCPA300 | Усилитель для пробников постоянного/переменного тока, 30 А, 100 МГц |
| TCP404XL/TCPA400 | Усилитель для пробников постоянного/переменного тока, 500 А, 2 МГц |
 |
 |
 |
| Функция регистрации данных позволяет автоматически и синхронно сохранять сигналы длительностью до 8 часов | Удобное сохранение снимков экрана и сигналов на USB-накопителе. | Функция контроля предельных значений выполняет быструю разбраковку типа «годен/не годен», сравнивая входные сигналы с определенными пользователем шаблонами. |
Сравнительная таблица осциллографов серии TDS2000С
| TDS2001C | TDS2002C | TDS2004C | TDS2012C | TDS2014C | TDS2022C | TDS2024C | |
| Дисплей (QVGA ЖК) | TFT | TFT | TFT | TFT | TFT | TFT | TFT |
| Полоса пропускания*3 | 50 МГц | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 200 МГц | 200 МГц |
| Число каналов | 2 | 2 | 4 | 2 | 4 | 2 | 4 |
| Вход внешнего запуска | Присутствует во всех моделях | ||||||
| Частота дискретизации в каждом канале | 500 Мвыб/с | 1,0 Мвыб/с | 1,0 Мвыб/с | 2,0 Мвыб/с | 2,0 Мвыб/с | 2,0 Мвыб/с | 2,0 Мвыб/с |
| Длина записи | 2,5 тыс. точек при всех скоростях развертки во всех моделях | ||||||
| Вертикальное разрешение | 8 бит | ||||||
| Вертикальная чувствительность | от 2 мВ/дел до 5 В/дел во всех моделях с калиброванной тонкой настройкой | ||||||
| Погрешность вертикального отклонения по постоянному току | ±3 % во всех моделях | ||||||
| Масштабирование по вертикали | Расширение или сжатие живых или сохраненных сигналов | ||||||
| Максимальное входное напряжение | 300 Вср.кв. (КАТ II); снижается со скоростью 20 дБ/декаду при частоте более 100 кГц до 13 Впик-пик при 3 МГц | ||||||
| Диапазон положений осциллограмм | от 2 мВ/дел до 200 мВ/дел +2 В от 200 мВ/дел до 5 В/дел +50 В |
||||||
| Ограничение полосы пропускания | 20 МГц во всех моделях | ||||||
| Режим входа | Связь по постоянному току, связь по переменному току, земля во всех моделях | ||||||
| Входное сопротивление | 1 МОм параллельно с 20 пФ | ||||||
| Диапазон скорости развертки | от 5 нс/дел до 50 с/дел |
от 5 нс/дел до 50 с/дел |
от 5 нс/дел до 50 с/дел |
от 2,5 нс/дел до 50 с/дел |
от 2,5 нс/дел до 50 с/дел |
от 2,5 нс/дел до 50 с/дел |
от 2,5 нс/дел до 50 с/дел |
| Погрешность развертки | 50 х 10-6 | ||||||
| Горизонтальная растяжка | Расширение или сжатие живых или сохраненных сигналов | ||||||
| Интерфейсы ввода/вывода | |||||||
| Порты USB | Хост-порт USB на передней панели поддерживает USB накопители Порт USB на задней панели поддерживает подключение к ПК и все совместимые с PictBridge принтеры |
||||||
| GPIB | Опция | ||||||
| Энергонезависимая память | |||||||
| Отображение сохраненных сигналов | Сохраненные сигналы длиной (2) 2,5 тыс. точек | ||||||
| Сохранение сигналов без USB накопителя | (2) 2,5 тыс. точек | (2) 2,5 тыс. точек | (4) 2,5 тыс. точек | (2) 2,5 тыс. точек | (4) 2,5 тыс. точек | (2) 2,5 тыс. точек | (4) 2,5 тыс. точек |
| Максимальный объем USB накопителя | 64 ГБ | ||||||
| Сохранение сигналов на USB накопителе | 96 и более опорных сигналов на каждые 8 МБ | ||||||
| Сохранение настроек без USB накопителя | 10 настроек органов управления передней панели | ||||||
| Сохранение настроек на USB накопителе | 4000 и более настроек органов управления передней панели на каждые 8 МБ | ||||||
| Сохранение снимков экрана на USB накопителе | 128 и более снимков экрана на каждые 8 МБ (число снимков зависит от выбранного формата файлов) | ||||||
| Сохранение всех параметров на USB накопителе | 12 и более операций сохранения на каждые 8 МБ Одна операция сохранения всех параметров создает от 3 до 9 файлов (настройка, снимок экрана, плюс один файл на каждый отображаемый сигнал) |
||||||
| *3 Полоса пропускания 20 МГц при развертке 2 мВ/дел, для всех моделей. | |||||||
