Области применения
● Разработка и отладка устройств.
● Образование и обучение.
● Испытания и контроль качества на производстве.
● Техническое обслуживание и ремонт.
Высокая производительность.
Невероятная простота в применении.

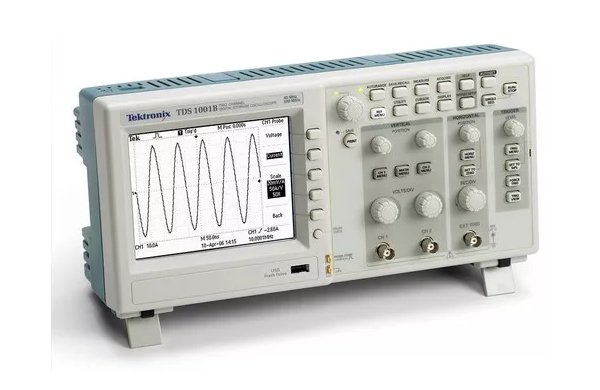

Цифровые запоминающие осциллографы серий TDS1000B иTDS2000B
обладают непревзойденным сочетанием технических характеристик
и простоты в применении по приемлемой цене.
|
Доступная цифровая точность Быстрая и простая регистрация сигналов |
| Технические характеристики |
| • Полоса пропускания: 60 МГц |
| • Количество каналов: 2 канала |
| • Дисплей: Ч/б |
| • Частота дискретизации: 1 ГГц |
| • Память: 2,5K Квыборок / канал |
| • Вертикальная чувствительность: 2 мВ до 5 В/дел |
| • Горизонтальная развертка: 5 нс - 50 c/дел |
| • Расширенная синхронизация |
| • 11 автоизмерений |
| • Быстрое преобразование Фурье |
| • Масса: 2 кг |
Стандартные принадлежности
● Пробники P2220 – 200 МГц, пассивные, с переключением
ослабления 10x и 1x (по одному на канал).
● Шнур питания – необходимо выбрать вариант вилки.
● NIM/NIST – отслеживаемый сертификат калибровки.
● Документация – руководство пользователя.
● Программное обеспечение OpenChoice® PC Communications
позволяет быстро и просто соединить персональный компьютер
с системой Windows и осциллограф серии TDS1000B или TDS2000B
с помощью шины USB. Поддерживает передачу и сохранение
настроек, осциллограмм, измерений и снимков экрана.
Рекомендуемые принадлежности:
● TEK-USB-488 – конвертер GPIB-USB.
● SIGEXPTE – программное обеспечение National Instruments SignalExpress Tektronix Edition Interactive Measurement – профессиональная версия.
● AC2100 – мягкий футляр для переноски прибора.
● HCTEK4321 – жесткий пластмассовый футляр для переноски прибора (требуется AC2100).
● RM2000B – монтажный набор.
● 071-1075-xx – Руководство по программированию (только на английском языке).
● 071-1828-xx – Руководство по сервисному обслуживанию (только на английском языке).
● TNGTDS01 – комплект для обучения операторов. Подробные инструкции и пошаговые лабораторные упражнения, обеспечивающие обучение
эксплуатации осциллографов серий TDS1000B и TDS2000B. В комплект входит компакт-диск с руководством для самостоятельного обучения
и плата источника сигналов.
● 174-4401-00 – кабель USB, для соединения основного разъема и устройства, длина 0,9 м.
| Рекомендуемые дополнительные пробники | |
| P2220 | пассивный, с переключением ослабления 10x и 1x (200 МГц при ослаблении на 10x) |
| P6101B | пассивный пробник с коэффициентом передачи 1X (15 МГц, 300Вэфф, категория II) |
| P6015A | высоковольтный пассивный пробник с ослаблением 1000X (75МГц) |
| P5100 | высоковольтный пассивный пробник с ослаблением 100X (75 МГц) |
| P5200 | высоковольтный дифференциальный активный пробник (25 МГц) |
| P6021 | токовый пробник переменного тока, 15 А, 60 МГц. |
| P6022 | токовый пробник переменного тока, 6 А, 120 МГц |
| A621 | токовый пробник переменного тока, 2000 А, от 5 до 50 кГц. |
| A622 | пробник постоянного и переменного тока 100 А, 100 кГц. |
| TCP303/TCPA300 | пробник/усилитель постоянного и переменного тока 15 А, 15 МГц. |
| TCP305/TCPA300 | пробник/усилитель постоянного и переменного тока 50 А, 50 МГц. |
| TCP312/TCPA300 | пробник/усилитель постоянного и переменного тока 30 А, 100 МГц. |
| TCP404XL/TCPA400 | пробник/усилитель постоянного и переменного тока 500 А, 2 МГц. |
Сравнительная таблица осциллографов серии TDS1000B
| TDS1001B | TDS1002B | TDS1012B | |
| Экран (1/4 жидкокристаллический VGA) | Монохромный | Монохромный | Монохромный |
| Полоса пропускания | 40 МГц | 60 МГц | 100 МГц |
| Число каналов | 2 | 2 | 2 |
| Вход внешней синхронизации | Имеется на всех моделях | ||
| Частота дискретизации в каждом канале | 500 Мвыб/с | 1,0 Гвыб/с | 1,0 Гвыб/с |
| Длина записи | 2,5 тыс. отсчетов при всех режимах временной развертки на всех моделях | ||
| Разрешение по вертикали | 8-бит | ||
| Чувствительность по вертикали | 2 мВ – 5 В/дел на всех моделях с калиброванной точной настройкой | ||
| Погрешность по постоянному току по вертикали | +3% на всех моделях | ||
| Масштабирование по вертикали | Увеличение или уменьшение вертикального размера осциллограммы, в реальном времени и остановленной |
||
| Максимальное входное напряжение | 300 Вэфф, категория II; снижается на 20 дБ/декаду на частоте свыше 100 кГц до 13 Вразмах переменного тока при 3 МГц | ||
| Диапазон положений | 2 мВ/дел – 200 мВ/дел +2 В; >200 мВ/дел – 5 В/дел +50 В | ||
| Ограничение полосы пропускания | 20 МГц на всех моделях | ||
| Тип входа | Постоянный ток (DC), переменный ток (AC) и заземление входа (GND) во всех моделях | ||
| Входной импеданс | 1 Мом параллельно с емкостью 20 пФ | ||
| Диапазон горизонтальной развертки | 5 нс/дел –50 с/дел | ||
| Погрешность горизонтальной развертки | 50 10-6 | ||
| Масштабирование по горизонтали | Увеличение или уменьшение горизонтального размера осциллограммы, в реальном времени и остановленной | ||
| Интерфейсы ввода/вывода | |||
| Порты USB | Во всех моделях: 2 порты USB 2.0 Основной порт USB на передней панели поддерживает запоминающие устройства USB Порт устройств USB, расположенный на задней панели прибора, обеспечивает подключение к персональному компьютеру и любому принтеру, совместимому с PictBridge. |
||
| GPIB | Приобретается дополнительно | ||
| Энергонезависимое запоминающее устройство | |||
| Отображение опорной осциллограммы | (2) 2,5 тыс. точек опорной осциллограммы | ||
| Хранение осциллограммы без запоминающего устройства USB | (2) 2,5 тыс.точек | ||
| Хранение осциллограммы в запоминающем устройстве USB | 96 и более опорных осциллограмм по 8 МБ | ||
| Настройки без запоминающего устройства USB | 10 настроек для передней панели | ||
| Настройки с запоминающим устройством USB |
4 000 и более настроек для передней панели по 8 МБ | ||
| Снимки экрана в запоминающем устройстве USB |
128 и более снимков экрана по 8 МБ (количество снимков зависит от выбранного формата файлов) | ||
| Сохранение всей информации в Запоминающем устройстве USB |
12 и более операций «Сохранить все» по 8 МБ При одной операции «Сохранить все» создается от 3 до 9 файлов (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы) |
||
