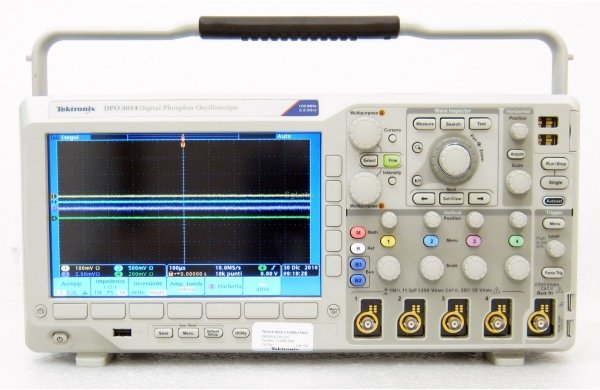

Интерфейсы
• Хост-порты USB 2.0 на передней и задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры
• Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
• Встроенный сетевой порт Ethernet 10/100 и видеовыход для вывода экрана осциллографа на монитор или проектор
Дополнительные возможности запуска и анализа сигналов последовательных шин
• Опции для автоматического запуска, анализа и поиска для последовательных шин I2C, SPI, CAN, LIN, RS-232/422/485/UART и I2S/LJ/RJ/TDM
Проектирование и анализ устройств со смешанными сигналами (серия MSO)
• Автоматический запуск, декодирование и поиск сигналов параллельных шин
• Многоканальный запуск по времени установки и удержания
• Режим быстрого захвата MagniVu™ обеспечивает разрешение по времени в цифровых каналах 121,2 пс
Дополнительные приложения
• Анализ источников питания
• Анализ HDTV и специальных видеосигналов
|
Расширенный набор средств для отладки устройств, работающих со смешанными сигналами |
 |
 |
| Технология цифрового люминофора осциллографов MSO/DPO3000 поддерживает скорость захвата более 50000 осциллограмм в секунду и отображение градаций яркости в реальном времени. |
Анализ: быстрое преобразование Фурье импульсных сигналов. Всеобъемлющий набор встроенных средств анализа ускоряет проверку характеристик схемы. |
 |
 |
| Определение области устойчивой работы. Функции автоматического измерения характеристик питания позволяют быстро и точно анализировать традиционные параметры источников питания. | Исследование видеосигнала NTSC. Обратите внимание, что создаваемое осциллографом DPO изображение с градациями яркости позволяет отобразить длительность сигнала, амплитуду и распределение амплитуды во времени. |
| Технология цифрового люминофора Примененная в осциллографах серии MSO/DPO3000 технология цифрового люминофора позволяет быстро оценить реальное поведение исследуемого устройства. Высокая скорость захвата более 50 000 осциллограмм в секунду – обеспечивает высокую вероятность обнаружения кратковременно возникающих проблем, достаточно распространенных в цифровых системах: поврежденных импульсов, глитчей, нарушений синхронизации и многого другого. Осциллограммы накладываются друг на друга, причем те точки осциллограмм, которые появляются чаще, окрашиваются в более яркий цвет. За счет этого сразу выделяются часто повторяющиеся события или, в случае непериодических аномалий, редко возникающие. Осциллографы серии MSO/DPO3000 позволяют установить бесконечное или переменное время удержания, определяющее срок, в течение которого захваченные осциллограммы сохраняются на экране. Это позволяет определить, насколько часто возникает та или иная аномалия. |
|
| Анализ источников питания (опция) Постоянно растущие требования к увеличению времени работы от батарей и поиск более экологичных решений с меньшим энергопотреблением требуют от разработчиков источников питания измерения и минимизации коммутационных потерь. Кроме того, для удовлетворения требований международных и национальных стандартов на системы питания, необходимо измерять напряжения источников питания, чистоту выходного спектра и уровень гармоник в цепях питания. Исторически сложилось так, что измерение этих и многих других параметров с помощью осциллографа отнимало много времени и представляло собой кропотливый ручной процесс. Дополнительные средства анализа источников питания осциллографов серии MSO/DPO3000 существенно упрощают эти операции, позволяя быстро и точно измерять качество источников питания, коммутационные потери, уровень гармоник, зону устойчивой работы (SOA), модуляцию, пульсации и скорость нарастания тока и напряжения (dI/dt, dV/dt). Благодаря полной интеграции в схему осциллографа, средства анализа источников питания позволяют одним нажатием кнопки выполнять автоматические, воспроизводимые измерения, причем без внешнего компьютера и сложных программных настроек. |
|
| Проектирование и разработка видеоустройств Многие инженеры, работающие с видеооборудованием, сохраняют преданность аналоговым осциллографам, считая, что градации яркости на дисплее ЭЛТ дают единственный способ заметить некоторые мелкие детали видеосигнала. Высокая скорость захвата осциллографов серии MSO/DPO3000 в сочетании с градациями яркости сигнала предоставляет столь же информативное изображение, как и на аналоговом осциллографе, и в то же время позволяет разглядеть значительно больше деталей и воспользоваться всеми преимуществами цифровых осциллографов. Такие стандартные функции, как разметка шкалы в IRE и мВ, выравнивание по полям, полярность видеосигнала и автонастройка, достаточно интеллектуальная для обнаружения видеосигналов, превращают осциллографы серии MSO/DPO3000 в самые простые в обращении осциллографы для видеоприложений. А благодаря полосе 500 МГц, четырем аналоговым входам и встроенному входному терминатору 75 Ом, осциллографы серии MSO/DPO3000 обладают достаточными характеристиками для работы с аналоговыми и цифровыми видеосигналами. Помимо этого, видеофункции осциллографов серии MSO/DPO3000 дополняются программным модулем видеообработки DPO3VID. Модуль DPO3VID предлагает наиболее полный в своем классе набор функций запуска по сигналу HDTV и специальным (нестандартным) видеосигналам. |
|
|
Стандартные принадлежности
|
||||||||||||||||||||||||||||||||||||||||||
| Прикладные программные модули |
|
DPO3AUDIO Модуль анализа и запуска по сигналам последовательных аудиошин. Обеспечивает запуск по информации уровня пакетов |
| Рекомендуемые принадлежности: |
071-2667-xx -Сервисное руководство (только на английском языке).
TPA-BNC – Переходник с TekVPI на TekProbe BNC.
TEK-DPG - Генератор импульсов с компенсацией фазовых сдвиговTekVPI
067-1686-xx - Крепежное приспособление с компенсацией фазовых сдвигов и калибровкой для измерения источников питания
119-7465-xx - Внешний источник питания TekVPI (Необходим, если общая потребляемая мощность пробников превышает 20 Вт.)
SIGEXPTE – Программное обеспечение NI LabVIEW SignalExpress™ Tektronix Edition (полная версия).
TEK-USB-488 - Переходник с GPIB на USB
ACD4000 - Мягкая сумка для переноски
HCTEK4321 - Чемодан для переноски (необходим ACD4000)
RMD3000 - Комплект для монтажа в стойку
| Рекомендуемые дополнительные пробники | |
| TAP1500 | Активный датчик напряжения TekVPI®, 1,5 ГГц |
| TAP1500X2 | Комплект из двух активных несимметричных пробников с интерфейсом TekVPI, 1,5 ГГц |
| TDP0500 | Дифференциальный датчик напряжения TekVPI, 500 МГц, напряжение ±42 В |
| TDP1000 | Дифференциальный датчик напряжения TekVPI, 1 ГГц, напряжение ±42 В |
| TCP0030 | Датчик постоянного/переменного тока TekVPI, 120 МГц, 30 А |
| TCP0150 | Датчик постоянного/переменного тока TekVPI, 20 МГц, 150 А |
| TCPA300/400(*4) | Усилитель для систем измерения тока.* (Необходим переходник с TekVPI® на TekProbe BNC (TPA-BNC). |
| P5200 | Высоковольтный дифференциальный пробник, 1,3 кВ, 25 МГц |
| P5205(*4) | Высоковольтный дифференциальный пробник, 1,3 кВ, 100 МГц.* (Необходим переходник с TekVPI® на TekProbe BNC (TPA-BNC). |
| P5210(*4) | Высоковольтный дифференциальный пробник, 5,6 кВ, 50 МГц.* (Необходим переходник с TekVPI® на TekProbe BNC (TPA-BNC). |
| P5100 | Высоковольтный пассивный пробник с делителем на 100, 2,5 кВ |
| ADA400A(*4) | Дифференциальный усилитель с коэффициентом усиления 100X, 10X, 1X, 0,1X.* (Необходим переходник с TekVPI® на TekProbe BNC (TPA-BNC). |
| NEX-HD2HEADER | Разветвитель разъема Mictor на наконечники 0,1 дюйма |
| Комплект для измерения источников питания DPO3PWRBND |
Включает дифференциальные датчики напряжения P5205 и TDP0500, датчик тока TCP0030, адаптер TPA-BNC, генератор импульсов с компенсацией фазовых сдвигов (TEK-DPG), крепежное приспособление с компенсатором фазовых сдвигов и модуль анализа источников питания (DPO3PWR) в жестком чемодане. |
Сравнительная таблица осциллографов серии MSO3000 и DPO3000
| Система вертикального отклонения аналоговых каналов | |||||
| MSO3012 | MSO3014 | MSO3032 | MSO3034 | MSO3054 | |
| DPO3012 | DPO3014 | DPO3032 | DPO3034 | DPO3054 | |
| Число входных каналов | 2 | 4 | 2 | 4 | 4 |
| Аналоговая полоса пропускания (-3 дБ) | 100 МГц | 100 МГц | 300 МГц | 300 МГц | 500 МГц |
| Расчетное время нарастания5 мВ/дел. (типовое) | 3,5 нс | 3,5 нс | 1,17 нс | 1,17 нс | 700 пс |
| Аппаратное ограничение полосы пропускания | 20 МГц | 20 МГц, 150 МГц | |||
| Режим входа | Связь по постоянному току, связь по переменному току, земля | ||||
| Входное сопротивление | 1 МОм ±1%, 75 Ом ±1%, 50 Ом ±1% | ||||
| Диапазон входной чувствительности, 1 МОм | от 1 мВ/дел. до 10 В/дел. | ||||
| Диапазон входной чувствительности, 75 Ом, 50 Ом | от 1 мВ/дел. до 1 В/дел. | ||||
| Вертикальное разрешение | 8 бит (11 бит в режиме высокого разрешения) | ||||
| Макс. входное напряжение, 1 МОм | 300 В (ср.кв.) с пиковыми значениями ≤ ±450 В | ||||
| Макс. входное напряжение, 75 Ом, 50 Ом | 5 В (ср.кв.) с пиковыми значениями ≤ ±20 В | ||||
| Погрешность усиления постоянного напряжения | ±2,5% для 1 мВ/дел ±2,0% для 2 мВ/дел ±1,5% для 5 мВ/дел и выше |
||||
| Диапазон смещения | 1 МОм | 50 Ом, 75 Ом | |||
| от 1 мВ/дел до 99,5 мВ/дел | ±1 В | ±1 В | |||
| от 100 мВ/дел до 995 мВ/дел | ±10 В | ±5 В | |||
| 1 В/дел | ±100 В | ±5 В | |||
| от 1,01 В/дел до 10 В/дел | ±100 В | не определено | |||
| Развязка между каналами (любые два канала с одинаковой чувствительностью) | ≥100:1 на частоте ≤100 МГц и ≥30:1 на частоте от 100 МГц вплоть до верхней границы полосы | ||||
| Система вертикального отклонения цифровых каналов | |||||
| MSO3012 | MSO3014 | MSO3032 | MSO3034 | MSO3054 | |
| Число входных каналов | 16 цифровых (от D15 до D0) | ||||
| Пороги | Общая настройка для группы из 8 каналов | ||||
| Выбор значений порогов | ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, настраивается пользователем | ||||
| Диапазон значений порогов, настраиваемых пользователем | от -15 В до +25 В | ||||
| Максимальное входное напряжение | от -20 В до +30 В | ||||
| Погрешность установки порога | ±(100 мВ +3% от установленного значения) | ||||
| Максимальный динамический диапазон входного сигнала | 50 В (ампл.) (зависит от установленного порога) | ||||
| Минимальный размах напряжения | 500 мВ (ампл.) | ||||
| Входное сопротивление | 101 кОм | ||||
| Входная емкость пробника | 8 пФ | ||||
| Вертикальное разрешение | 1 бит | ||||
| Система горизонтального отклонения аналоговых каналов | |||||
| MSO3012 | MSO3014 | MSO3032 | MSO3034 | MSO3054 | |
| DPO3012 | DPO3014 | DPO3032 | DPO3034 | DPO3054 | |
| Максимальная частота дискретизации (все каналы) | 2,5 Гвыб./с | ||||
| Максимальная длина записи (все каналы) | 5 млн. точек | ||||
| Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы) | 2 мс | ||||
| Диапазон скорости развертки | от 1 нс/дел до 1000 с/дел | ||||
| Диапазон задержки развертки | от –10 делений до 5000 с | ||||
| Диапазон компенсации сдвига фаз между каналами | ±100 нс | ||||
| Погрешность развертки | ±10×10-6 в любом интервале ≥1 мс | ||||
| Система горизонтального отклонения цифровых каналов | |||||
| MSO3012 | MSO3014 | MSO3032 | MSO3034 | MSO3054 | |
| Макс. частота дискретизации (основной режим, все каналы) | 500 Мвыб./с (разрешение 2 нс) | ||||
| Макс. длина записи (основной режим, все каналы) | 5 млн. точек | ||||
| Максимальная частота дискретизации (MagniVu, все каналы) | 8,25 Гвыб./с (разрешение 121,2 пс) | ||||
| Максимальная длина записи (MagniVu, все каналы) | 10 тыс. точек, центральная точка соответствует моменту запуска | ||||
| Минимальная длительность импульса (все каналы) | 2,0 нс | ||||
| Сдвиг фаз между каналами | 500 пс (ном.) | ||||
