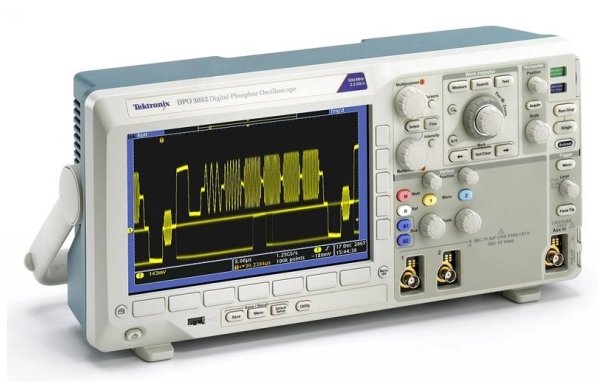

Осциллографы с цифровым люминофором серии MSO2000 и DPO2000 – функциональные приборы для отладки аналого-цифровых схем.
Применение
• Разработка и отладка встроенных систем
• Разработка и отладка аналого-цифровыхсхем
• Измерение мощности
• Автомобильная электроника
• Образование и обучение
• Разработка и отладка видеосистем
|
Запуск по последовательным интерфейсам и декодирование |
 |
 |
 |
|||
| Технология цифрового люминофора в осциллографах серии MSO2000 и DPO2000 обеспечивает захват 5000 осциллограмм в секунду и отображение градаций яркости в реальном времени. | e*Scope позволяет управлять осциллографом по сети с любого подключенного к сети компьютера через традиционный интерфейс обозревателя Интернета. |
NI LabVIEW SignalExpress™ Tektronix Edition – полностью интерактивное измерительное и аналитическое ПО |
| Технические характеристики | |
| • Полоса пропускания: 100 МГц | |
| • Количество каналов: 2 | |
| • Дисплей: Цветной | |
| • Частота дискретизации: 1 ГГц | |
| • Длина записи: 1 млн. точек/кан. | |
| • Скорость захвата сигнала: 5000 осц/сек | |
| • Запуск, декодирование и анализ сигналов последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART |
|
| • 29 автоизмерений | |
| • Быстрое преобразование Фурье | |
| • Расширенная синхронизации | |
| • Порт USB 2.0 на передней панели для быстрого и простого сохранения данных | |
| • Порт USB 2.0 на задней панели для управления осциллографом с компьютера | |
| • Масса: 3,6 кг (180х377х134) | |
Стандартные принадлежности
• P2221 – пассивный пробник 200 МГц,1х/10x (по одному на каждый аналоговый канал).
• Руководство пользователя и переведенная накладка для передней панели
• Шнур питания
• Программное обеспечение OpenChoice® PC CommunicationsOpenChoice® –
Обеспечивает быстрое и простое взаимодействие между компьютером, работающим
под управлением Windows, и осциллографами серии MSO2000/DPO2000 через USB
или LAN. Может передавать и сохранять настройки, осциллограммы, результаты изме-
рений и снимки экрана.
• NI LabVIEW SignalExpress™ Tektronix Edition LE - Полностью интерактивная изме-
рительная среда, оптимизированная для осциллографов серии MSO2000/DPO2000,
позволяет мгновенно захватывать, генерировать, анализировать, сравнивать, импортировать
и сохранять результаты измерений и сигналы с помощью интуитивно понятного графического
интерфейса; не требует никакого программирования. Через ПО доступны все стандартные
функции захвата, управления, просмотра и экспорта сигналов, измеряемых осциллографами
серии MSO2000/DPO2000.
• Компакт-диск с документацией
| Рекомендуемые дополнительные модули последовательных шин: DPO2EMBD – модуль запуска и анализа последовательных шин встроенных систем. Обеспечивает запуск от содержимого пакетов шин I2C и SPI и предлагает средства анализа, такие как просмотр сигналов шины, декодирование пакетов,средства поиска и таблицы декодирования пакетов с информацией о времени. DPO2COMP – модуль запуска и анализа компьютерных последовательных шин. Обеспечивает запуск от содержимого пакетов шин RS-232/422/485/UART и предлагает средства анализа, такие как просмотр сигналов шины,декодирование пакетов, средства поиска и таблицы декодирования пакетов с информациейо времени. DPO2AUTO – модуль запуска и анализа автомобильных последовательных шин. Обеспечивает запуск от содержимого пакетов шин CAN и LIN и предлагает средства анализа, такие как просмотр сигналов шины, декодирование пакетов, средства поиска и таблицы декодирования пакетов с информацией о времени. Рекомендуемые принадлежности: DPO2CONN – Дополнительный порт Ethernet (10/100Base-T) и выход видеосигнала. 071-2331-xx -Сервисное руководство (только на английском языке). TPA-BNC – Переходник с TekVPI на TekProbe BNC. *Необходим внешний адаптер питания TekVPI (119-7465-00); 119-7465-xx-Внешний источник питания TekVPI– TEK-USB-488 – Переходник с GPIB на USB. 196-3508-xx -Набор проводов для цифрового пробника ( каналов) TEK-DPG – Импульсный генератор TekVPI.Необходим внешний адаптер питания TekVPI (119-7465-00) 067-1686-xx -Калибровочное крепежное приспособление RMD2000 - Комплект для монтажа в стойку. Без выдвижных полозьев. ACD2000-Мягкая сумка для переноски и защитная крышка передней панели 200-5045-xx -Защитная крышка передней панели HCTEK4321 - Чемодан для переноски (необходима ACD2000). SIGEXPTE – Программное обеспечение NI LabVIEW SignalExpress™ Tektronix Edition (полная версия). 119-7083-00 -USB клавиатура |
| Рекомендуемые дополнительные пробники | |
| TAP1500 | Несимметричный активный пробник, 1,5 ГГц TekVPI™ *Необходим внешний адаптер питания TekVPI (119-7465-00) |
| TDP0500 | Дифференциальный пробник,500 МГц TekVPI™ 42 В. *Необходим внешний адаптер питания TekVPI (119-7465-00);Пробники терминированы сопротивлением 50 Ом,но осциллограф автоматически пересчитывает этунагрузку на 1 МОм. |
| TCP0030 | Датчик переменного/постоянного тока TekVPI™ 30 A, 120 МГц.*Необходим внешний адаптер питания TekVPI (119-7465-00) |
| TCP0150 | Датчик переменного/постоянного тока TekVPI™ 150 A, 20 МГц. *Необходим внешний адаптер питания TekVPI (119-7465-00) |
| TCPA 300/400 | Усилители для системы измерения тока.* Необходим проходной терминатор 50 Ом между входом осциллографа и кабелем BNC. |
| TCP305 | Датчик тока для TCPA300, 50 A,от 0 до 50 МГц |
| TCP404XL | Датчик тока для TCPA400, 500 A,от 0 до 2 МГц. |
| P5100 | Высоковольтный пассивный пробник,2,5 кВ, 100X. |
| P5200 | Высоковольтный активный дифференциальный пробник, 1,3 кВ, 50X/500X, 25 МГц. |
| P5205 | Высоковольтный дифференциальный пробник, 1,3 кВ, 100 МГц. *Необходим внешний адаптер питания TekVPI (119-7465-00) ; *Необходим адаптер TPA-BNC. |
| P5210 | Высоковольтный дифференциальный пробник, 5,6 кВ, 50 МГц *Необходим внешний адаптер питания TekVPI (119-7465-00) ; *Необходим адаптер TPA-BNC. |
| ADA400A | Дифференциальный усилитель с большим коэффициентом усиления, 100x, 10x,1x, 0,1x. *Необходим внешний адаптер питания TekVPI (119-7465-00) ; *Необходим адаптер TPA-BNC. |
 |
 |
| MSO/DPO2000 могут запускаться по конкретным пакетам данных на шине I2C. Можно больше не подсчитывать фронты и единицы с нулями. Специальное представление данных шины позволяет деко- дировать содержимое пакетов и в том числе Старт, Адрес, Чтение/Запись, Данные и Стоп. А добавление временных параметров данных шины позволяет быстро определять значения двух сигналов. |
Выходной сигнал ЦАП. Обратите внимание, как FilterVu™ четко отображает незашумленные ступеньки сигнала ЦАП на кривой переднего плана (желтая), подавляя все частоты выше 5,5 кГц. Кроме того,FilterVu захватывает и отображает высокочастотные глитчи в полной полосе пропускания осциллографа на кривой заднего плана (оранжевая). |
Сравнительная таблица осциллографов серии MSO2000 и DPO2000
| Система вертикального отклонения – аналоговые каналы | |||
| MSO2012 | MSO2014 | MSO2024 | |
| DPO2012 | DPO2014 | DPO2024 | |
| Число каналов | 2 | 4 | 4 |
| Аналоговая полоса*1 (-3 дБ) | 100 МГц | 100 МГц | 200 МГц |
| Расчетное время нарастания фронта | 3,5 нс | 3,5 нс | 2,1 нс |
| Аппаратное ограничение полосы пропускания | 20 МГц | ||
| Режим входа | Связь по постоянному току, связь по переменному току, земля | ||
| Входное сопротивление | 1 МОм ±2 %, 11,5 пФ ±2 пФ | ||
| Диапазон чувствительности | от 2 мВ/дел до 5 В/дел | ||
| Вертикальное разрешение | 8 бит | ||
| Макс. входное напряжение | 300 В (ср.кв.) с выбросами ≤450 В | ||
| Погрешность усиления постоянного напряжения (с установленным смещением 0 В) |
±3 % для чувствительности от 10 мВ/дел до 5 В/дел, ±4 % для чувствительности от 2 мВ/дел до 5 мВ/дел |
||
| Диапазон смещения | |||
| от 2 мВ/дел до 200 мВ/дел | ±1 В | ||
| от >200 мВ/дел до 5 В/дел | ±25 В | ||
| Развязка каналов (любые два канала с одинаковой вертикальной чувствительностью) |
≥100:1 на частоте ≤100 МГц 100:1 на частоте ≤200 МГц | ||
| *1 Полоса пропускания 20 МГц при 2 мВ/дел для всех моделей | |||
| Система вертикального отклонения – цифровые каналы | |||
| MSO2012 | MSO2014 | MSO2024 | |
| Число каналов | 16 цифровых (от D15 до D0) | ||
| Пороги | Общая настройка для группы из 8 каналов | ||
| Выбор порога | TTL, CMOS, ECL, PECL, настраиваемый | ||
| Диапазон настройки порога | ±20 В | ||
| Максимальное входное напряжение | ±40 В | ||
| Точность установки порога | ±(100 мВ + 3 % от установленного значения) | ||
| Максимальный динамический диапазон входного сигнала | 80 В (ампл.) (зависит от установленного порога) | ||
| Минимальный размах напряжения | 300 мВ (ампл.) | ||
| Входное сопротивление | 101 кОм | ||
| Входная емкость пробника | 8 пФ | ||
| Вертикальное разрешение | 1 бит | ||
| Система горизонтальной развертки – аналоговые каналы | |||
| MSO2012 | MSO2014 | MSO2024 | |
| DPO2012 | DPO2014 | DPO2024 | |
| Максимальная частота дискретизации | 1 Гвыб./с | ||
| Минимальная длительность импульса | 7,0 нс | 3,5 нс | |
| Максимальная длина записи (все каналы) | 1 М точек | ||
| Максимальный интервал захвата при наивысшей частоте дискретизации (все каналы) |
1 мс | ||
| Диапазон скорости развертки | от 4 нс до 100 с | от 4 нс до 100 с | от 2 нс до 100 с |
| Диапазон задержки развертки | от –10 дел до 5000 с | ||
| Диапазон сдвига между каналами | ±100 нс | ||
| Точность развертки | ±25 х 10-6 | ||
| Система горизонтальной развертки – цифровые каналы | |||
| MSO2012 | MSO2014 | MSO2024 | |
| Максимальная частота дискретизации (при использовании любого из каналов D7-D0) |
1 Гвыб./с (разрешение 1 нс) | ||
| Максимальная частота дискретизации (при использовании любого из каналов D15-D8) |
500 Мвыб./с (разрешение 2 нс) | ||
| Максимальная длина записи | 1 М точек | ||
| Минимальная длительность импульса | 5 нс | ||
| Сдвиг каналов | 2 нс (ном.) | ||
