Описание:

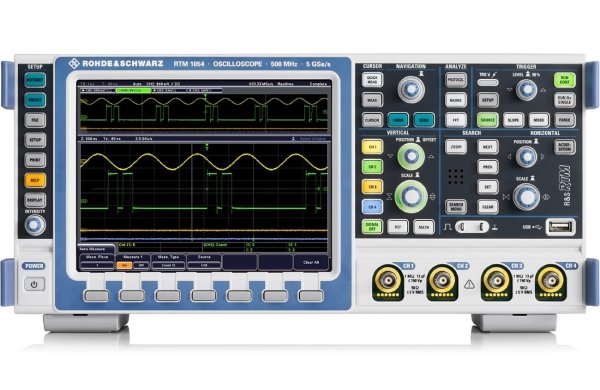

Благодаря своим превосходным измерительным характеристикам и разнообразию полезных функций, осциллографы R&S®RTM облегчают повседневную работу как при разработке изделий, так и в сервисе. Их компактные размеры, простое управление и великолепный экран делают эти приборы лучшим выбором для ежедневных задач контроля и измерений.
Основные свойства
• Быстрое и эффективное обнаружение аномалий сигнала
• Инструменты для быстрого анализа сигналов
• Концепция интеллектуального управления
• Надежные результаты для самых строгих требований
• Синхронизация и декодирование протоколов последовательной передачи данных
Особенности:
Быстрое и эффективное обнаружение аномалий сигнала
• Расширенные возможности синхронизации позволяют отслеживать важные события в сигнале
Осциллографы R&S®RTM оснащены широким разнообразием функций синхронизации. Помимо стандартных режимов синхронизации от фронта импульса и от видеосигнала (включая HDTV), также имеется синхронизация от ширины импульса и режим логической синхронизации.
• Выделение редких событий в сигнале упрощает отладку
Различные функции для выделения редких событий позволяют пользователю быстрее обнаруживать ошибки сигнала: режим послесвечения, отображение с инверсией яркости, отображение с использованием цветовой шкалы температур.
• Оптимальный обзор: режим X-Y(-Z)
График X-Y отображается в квадратном главном окне. В дополнительных окнах предварительного просмотра малого размера отображаются временные зависимости сигналов X и Y, это обеспечивает ясный обзор.
• Гибкий выбор режимов сбора данных
Меню «Acquisition» [Сбор данных] осциллографа R&S®RTM позволяет пользователю настраивать различные типы детекторов («Sample» [Выборка], «PeakDetect» [Пиковый детектор], «HighRes» [Высокое разрешение]) и арифметические операции над сигналами («Envelope» [Огибающая], «Average» [Усреднение], «Smooth» [Сглаживание]).
• Режим «Smooth» [Сглаживание] для сглаживания непериодических сигналов
Режим «Smooth» позволяет сгладить (справа) шумовые непериодические сигналы (слева).
Инструменты для быстрого анализа сигналов
• Подробный анализ становится простым: функция масштабирования и маркера событий
Функция масштабирования осциллографов R&S®RTM позволяет растянуть сигнал в отношении 200 000 : 1, для того чтобы подробно изучить интересующее событие.
• QuickMeas – получение ключевых результатов нажатием одной кнопки
При нажатии кнопки осциллографы R&S®RTM в реальном масштабе времени отображают ключевые измеренные значения текущего активного сигнала на осциллограмме посредством вспомогательных линий и маркеров, а также непрерывно обновляют эти значения.
• Расширенные функции измерения на основе положения курсора
Измерение «Ratio X» [Отношение по Х], например, позволяет легко, за один шаг определить коэффициент заполнения импульсного сигнала.
• БПФ – анализ сигнала в частотной области
Помимо отображения спектра сигнала, в режиме БПФ одновременно отображается небольшое окно (представление в котором осуществляется во временной области), которое очень полезно для проверки интервала дискретизации.
• Испытания на соответствие маске для выявления отклонений сигнала
Гибкие и простые в использовании испытания на соответствие маске включены в стандартную комплектацию осциллографов R&S®RTM.
Концепция интеллектуального управления
• Цветная маркировка органов управления делает удобной работу с прибором
Органы настройки системы вертикального управления и системы синхронизации имеют цветовую маркировку.
• Простая структура меню и специальные кнопки для быстрого начала работы
Логически сгруппированные меню с простой структурой предоставляют быстрый обзор настроек прибора.
• Экран XGA высокого разрешения – идеальное отображение мельчайших деталей
Одной из отличительных черт осциллографов R&S®RTM является 8,4-дюймовый экран высокого разрешения XGA TFT.
• Возможности подключения
Осциллографы R&S®RTM оснащены тремя интерфейсами USB. Кроме того, прибор имеет интерфейс LAN, опциональный интерфейс GPIB и выход DVI.
• Портативность благодаря компактной конструкции
Несмотря на большой XGA дисплей высокого разрешения, осциллографы R&S®RTM находятся среди самых легких и компактных приборов в своем классе.
Надежные результаты для самых строгих требований
• Высокое временное разрешение – даже для длительных последовательностей сигналов
Обладая частотой дискретизации 5 ГГц и объемом памяти до 8 миллионов отсчетов, осциллографы R&S®RTM обеспечивают хороший баланс между временным разрешением и длиной сбора данных.
• Малошумящие входные усилители обеспечивают великолепную точность измерений
Исключительно низкий внутренний шум, даже при вертикальной чувствительности входа 1 мВ/дел.
• Полная ширина полосы пропускания, даже для чувствительности 1 мВ/дел
Осциллографы R&S®RTM отображают реально измеренные значения сигнала, даже при чувствительности 1 мВ/дел. Кроме того, они позволяют использовать полную ширину полосы пропускания.
• Хорошая межканальная развязка предотвращает перекрестные помехи
Осциллографы R&S®RTM обладают очень хорошей развязкой между каналами: свыше 50 дБ на частоте до 500 МГц.
• Пассивные пробники обеспечивают точное измерение крутых фронтов импульсов
Источник компенсации пробников не только подает обычный сигнал прямоугольной формы частотой 1 кГц, но также и сигнал прямоугольной формы частотой 1 МГц. Это делает возможной точную настройку пробников для измерения сигналов с крутыми фронтами и обеспечивает более реалистичное отображение измеряемого сигнала.
Характеристики:
• Количество каналов: 4 канала
• Полоса пропускания (на уровне –3 dB) при 50 Ом: 500 МГц
• Время нарастания переходной характеристики (расчетное): 700 пс
• Разрешение 8 бит
• Размеры: 380 мм x 175 мм x 110 мм
• Масса: 4,9 кг
