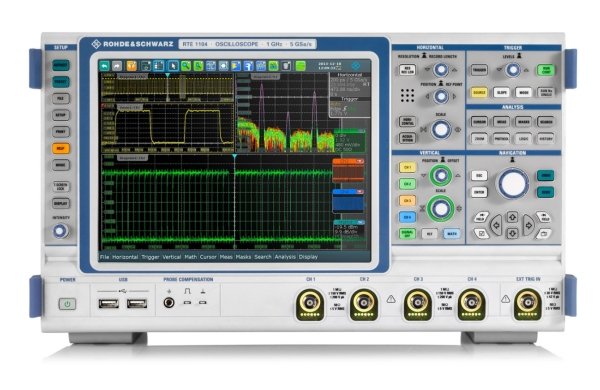

Цифровой осциллограф R&S®RTE представляют собой идеальное решение для выполнения расширенной отладки и решения задач анализа в лабораторных условиях. Кроме того, они могут быть использованы в специализированных областях применения, таких как - анализ мощности, анализ ЭМП и т.д. Опция смешанных сигналов MSO и различные опции анализа данных последовательных протоколов делают осциллографы прекрасным инструментом для тестирования аппаратной части различных устройств.
Семейство R&S®RTE
Базовый модуль | Полоса пропускания | Каналы |
R&S®RTE1022 | 200 MГц | 2 |
R&S®RTE1024 | 200 MГц | 4 |
R&S®RTE1032 | 350 MГц | 2 |
R&S®RTE1034 | 350 MГц | 4 |
R&S®RTE1052 | 500 MГц | 2 |
R&S®RTE1054 | 500 МГц | 4 |
R&S®RTE1102 | 1 ГГц | 2 |
R&S®RTE1104 | 1 ГГц | 4 |
R&S®RTE1152 | 1,5 ГГц | 2 |
R&S®RTE1154 | 1,5 ГГц | 4 |
R&S®RTE1202 | 2 ГГц | 2 |
R&S®RTE1204 | 2 ГГц | 4 |
С помощью опций B200-B214 можно расширить имеющиеся полосы пропускания (см. раздел информация для заказа).
Основные свойства
Производительность: Повышенная надежность измерений
- Высокая разрешающая способность по времени и большая глубина памяти (частотадискретизации 5 млрд отсчетов/сек, глубина памяти 10 млн отсчетов на канал)
- Быстрое обнаружение редко возникающих ошибок сигнала (частота обновления 1 млносц/сек)
- Запуск по определенным событиям сигналов, а не по шуму (уникальная функция запуска по цифровому сигналу)
Анализ сигналов: Расширенный набор функций и быстрое получение результатов
- Функция QuickMeas: получение ключевых результатов измерения нажатием одной кнопки
- Функция БПФ: простой способ анализа спектра сигналов
- Функция архива: возврат к предыдущим результатам измерения
- Тестирование по маске: настройка в считанные секунды
- Широкий выбор функций измерения
- Многообразие прикладных решений
Удобство эксплуатации: Использование с удовольствием
- Полностью настраиваемый экран (функция SmartGrid, пиктограммы сигналов)
- Сенсорный экран высокого разрешения (разрешение XGA, 1024 x 768 пикселей)
- Быстрый доступ к ключевым инструментам (настраиваемая панель инструментов с логически с группированными инструментами)
- Получение подробной информации о сигнале одним касанием пальца (функция FingertipZoom)
- Функция отмены/восстановления, обеспечивающая возможность исправления ошибок
Подробно
RTE1022 | RTE1024 | RTE1032 | RTE1034 | RTE1052 | RTE1054 | RTE1102 | RTE1104 | RTE1152 | RTE1154 | RTE1202 | RTE1204 | |
Система вертикального отклонения | ||||||||||||
Количество каналов | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω | 200 МГц | 350 МГц | 500 МГц | 1 ГГц | 1,5ГГц | 2 ГГц | ||||||
Время нарастания переходной характеристики (расчетное) | < 1,75 нс | < 1 нс | ||||||||||
Входной импеданс | 50 Ω+/- 1.5 % 1 MΩ+/- 1 % , 17 пФ+/- 1 пФ(расчетное) |
|||||||||||
Чувствительность | на 50 Ω: от 500 мкВ/дел до 1 В/дел на 1 МΩ: от 500 мкВ/дел до 10 В/дел |
|||||||||||
Разрешение АЦП (ENOB) | При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания: > 7 бит (расчетное) |
|||||||||||
Максимальное входное напряжение | на 50 Ω: 5 В (СКЗ), макс. 30 В (пик) на 1 М Ω: 150 В (СКЗ), макс. 200 В (пик) |
|||||||||||
Система горизонтального отклонения | ||||||||||||
Диапазон временной развертки | от 50 пс/дел до 50 с/дел | |||||||||||
Погрешность временной развертки | +/- 5·10-6 | |||||||||||
Задержка между каналами | ||||||||||||
Система сбора данных | ||||||||||||
Частота дискретизации (в режиме реального времени) | макс. 5 Гвыб/с на каждом канале | |||||||||||
Скорость сбора данных (в режиме реального времени) | > 1 млн. осциллограмм/с | |||||||||||
Глубина памяти (все каналы/на одном канале), млн. точек | ||||||||||||
стандартно | 10/20 | 10/40 | 10/20 | 10/40 | 10/20 | 10/40 | 10/20 | 10/40 | 10/20 | 10/40 | 10/20 | 10/40 |
c опц. RTE-B101 | 20/40 | 20/80 | 20/40 | 20/80 | 20/40 | 20/80 | 20/40 | 20/80 | 20/40 | 20/80 | 20/40 | 20/80 |
c опц. RTE-B102 | 50/100 | 50/200 | 50/100 | 50/200 | 50/100 | 50/200 | 50/100 | 50/200 | 50/100 | 50/200 | 50/100 | 50/200 |
Режимы сбора данных | Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный) | |||||||||||
Арифметические операции | Выключены, огибающая, усреднение | |||||||||||
Система синхронизации | ||||||||||||
Режимы синхронизации | по импульсу, по глитчу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео опционально:I2C/SPI, UART/RS-232/422/485, LIN/CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553, ARINC 429, Manchester, NRZ, MDIO, USB 1.0/1.1/2.0/HSIC |
|||||||||||
Чувствительность (задание гистерезиса системы запуска) | Устанавливается автоматически или вручнуюот от 0В дел до 5 дел * вх. чувствительность | |||||||||||
Операции с осциллограммами | ||||||||||||
Алгебраические категории | математические, логические операции, сравнение, частотная область, цифровые фильтры | |||||||||||
Операции, оптимизированные на аппаратном уровне | +, -, *, 1/x, |x|, производная, log10, ln,log2, масштабирование,FIR, FFT | |||||||||||
Функции анализа и измерений | ||||||||||||
Функции анализа с аппаратным ускорением | спектр, гистограмма, испытания на соответствие маске, курсор | |||||||||||
Функции измерения с аппаратным ускорением | амплитудные измерения, временные измерения | |||||||||||
Общие характеристики | ||||||||||||
Дисплей | Диагональ 10,4" LC TFT цветной сенсорный экран, разрешение 1024х768 | |||||||||||
Интерфейсы | USB (2 портатип- A, версия 2.0), USB (2 портатип- A, версия3.0),LAN, DVI-D для внешнего монитора, GPIB(опционально) | |||||||||||
Габаритные размеры (Ш-В-Г), мм | 427 × 249 × 204 | |||||||||||
Масса (номинально, без опций) | 8,6 кг |
