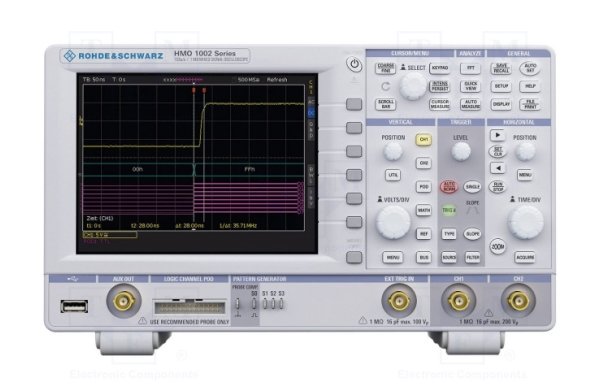

Цифровые запоминающие осциллографы серии HMO1002/HMO1202 предлагают доступную по цене производительность в удобном компактном корпусе. Портативность этих приборов совсем не означает, что они обладают невысокими техническими характеристиками. Усовершенствованная технология регистрации сигналов, разнообразные способы синхронизации, широкий спектр анализа полученных данных – всё это предельно упрощает работу с приборами, заметно выделяя их на фоне любых портативных цифровых осциллографов других компаний.
Семейство осциллографов R&S®HMO1002 /HMO1202
Модель |
Полоса пропускания |
Каналы |
Частота дискретизации |
Память |
Серия R&S®HMO1002 |
||||
R&S®HMO1052 |
50 МГц |
2х1МΩ |
2х500 МВыборок/с |
2х500 тыс. точек |
R&S®HMO1072 |
70 МГц |
|||
R&S®HMO1102 |
100 МГц |
|||
Серия R&S®HMO1202 |
||||
R&S®HMO1212 |
100 МГц |
2х1МΩ |
2х1 ГВыборок/с |
2х1 млн. точек |
R&S®HMO1222 |
200 МГц |
|||
R&S®HMO1232 |
300 МГц |
Основные свойства серии HMO1002/HMO1202
- Стандартная полоса пропускания (кроме моделей с полосой 300 МГц) может быть увеличена с помощью программных опций (ваучеров);
- Режим смешанных сигналов (с логическим пробником HO3508) с 8 логическими каналами;
- Синхронизация и аппаратно-ускоренное декодирование последовательных шин (опционально): I2C, SPI, UART/RS-232, CAN, LIN;
- Удобная навигация с помощью пользовательских маркеров;
- Контроль по критерию «годен / не годен» на основе масок;
- Множество автоматических/математических/курсорных функций измерений, анализ спектра с помощью БПФ;
- Встроенный 3-разрядный вольтметр;
- Встроенный 5-разрядный частотомер;
- Встроенный тестер компонентов;
- Встроенный генератор функций и кодовых последовательностей;
- Цветной ЖК-дисплей с диагональю 16,5 см (6,5 дюймов);
- Масса 2,5 кг.
Технические характеристики
Серия R&S® HMO1052 |
Серия R&S® HMO1202 |
|||||||||
HMO1052 |
HMO1072 |
HMO1102 |
HMO1212 |
HMO1222 |
HMO1232 |
|||||
Система вертикального отклонения |
||||||||||
Число аналоговых каналов |
2 х 1МΩ |
2 х 1МΩ или 2 х 50Ω |
||||||||
Число логических каналов |
8 (с пробником HO3508) |
|||||||||
Полоса пропускания аналоговых каналов |
50 МГц |
100 МГц |
||||||||
Полоса пропускания аналоговых каналов |
50 МГц |
70 МГц |
100 МГц |
100 МГц |
200 МГц |
300 МГц |
||||
Максимальная входная частота для логических каналов |
350 МГц |
|||||||||
Время нарастания переходной характеристики (расчетное) |
<3,5 нс |
<3,5 нс |
<1,75 нс |
<1,15 нс |
||||||
Диапазон значений коэффициента отклонения по вертикали |
от 1 мВ/дел до 10 В/дел |
|||||||||
Импеданс аналоговые каналы |
1 МΩ, 16 пФ +/-2 пФ |
1 МΩ, 16 пФ +/-2 пФ |
||||||||
Импеданс логические каналы |
100 кΩ, 4 пФ |
|||||||||
Максимальное входное напряжение |
200 В пик |
200 В пик при 1 МΩ |
||||||||
Система горизонтального отклонения |
||||||||||
Диапазон временной развертки |
от 2 нс/дел до 50 с/дел |
от 1 нс/дел до 50 с/дел |
||||||||
Погрешность временной развертки |
50×10-6 |
|||||||||
Функция ZOOM |
до 50’000:1 |
|||||||||
Система сбора данных |
||||||||||
Частота дискретизации |
2 х 500 МВыб/с или 1 х 1 ГВыб/с |
2 х 1 ГВыб/с или 1 х 2 ГВыб/с |
||||||||
Частота дискретизации |
8 х 500 МВыб/с |
8 х 1 ГВыб/с |
||||||||
Глубина памяти |
2 х 500 кТочек или 1 х М ГТочек |
2 х 500 кТочек или 1 х М ГТочек |
||||||||
Разрешение |
8 бит (до 16 бит в режиме HiRes) |
|||||||||
Скорость обновления |
до 10’000 осциллограмм/с |
|||||||||
Система синхронизации |
||||||||||
Источники синхронизации |
входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально) |
|||||||||
Режимы запуска |
автоматический, ждущий, однократный |
|||||||||
Виды запуска |
по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально) |
|||||||||
Анализ осциллограмм |
||||||||||
Автоматические измерения |
28 измерений, разбитых по категориям амплитуд и времени |
|||||||||
Курсорные измерения |
амплитудные, временные, минимальное/максимальное значение, стандартное отклонение, скважность, длина пачки импульсов, отношения маркеров, крест-фактор |
|||||||||
Математическая обработка |
сложение, вычитание, умножение, деление, БПФ, пользовательские выражения, редактор формул |
|||||||||
Частотомер |
5 знаков |
5 знаков |
||||||||
Тестирование по маске |
тестирование по критерию годен/не годен; |
|||||||||
Частотный анализ (БПФ) |
||||||||||
Устанавливаемые параметры |
центральная частота, полоса обзора, вертикальная шкала, позиция по вертикали |
|||||||||
Форматы отображения |
dBm, dBV, Vrms |
|||||||||
Источники БПФ |
все аналоговые каналы |
|||||||||
Дополнительные возможности |
||||||||||
Генератор тестовых последовательностей |
прямоугольные сигналы/проверка пробников, сигналы последовательных шин, программируемые последовательности |
|||||||||
Генератор сигналов специальной формы |
DC, синус, прямоугольник, треугольник/пила, импульс |
|||||||||
Цифровой вольтметр |
3 знака |
|||||||||
Дисплей |
||||||||||
Диагональ |
16,5 см (6,5 дюймов) |
|||||||||
Разрешение |
640х480 пикселей (VGA) |
|||||||||
Цветовая схема |
256 цветов |
|||||||||
Общие характеристики |
||||||||||
Интерфейсы |
Ethernet (RJ-45)/USB-host (тип В) |
|||||||||
Габаритные размеры (Ш×В×Г), мм |
285×175×140 |
|||||||||
Масса |
1,7 кг. |
