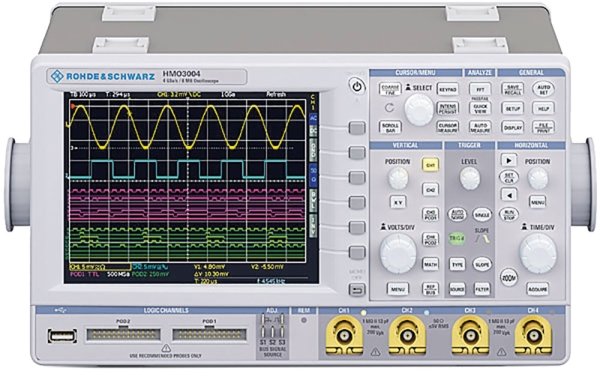

Осциллографы цифровые запоминающие HMO3032, HMO3034, HMO3042, HMO3044, HMO3052, HMO3054 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.
Семейство HMO3000
Базовый модуль | Пропускная способность | Каналы |
HMO3032 | 300МГц | 2 |
HMO3034 | 300МГц | 4 |
HMO3042 | 400МГц | 2 |
HMO3044 | 400МГц | 4 |
HMO3052 | 500МГц | 2 |
HMO3054 | 500МГц | 4 |
Описание средства измерений
Модели с полосой пропускания в 300 МГц и 400 МГц могут быть опционально расширены в любое время до полосы пропускания в 500 МГц через обновление программного обеспечения. Осциллографы известны своей простотой управления, обеспечивая управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально интерфейсы связи GPIB, LAN.
Основные свойства серии HMO3000
- Дискретизация 4 млрд. отсчетов/с в реальном масштабе времени;
- Глубина памяти до 8 млн. точек на канал, увеличение фрагмента из памяти до масштаба 250 000:1, опционально режим сегментирования памяти;
- Режим смешанных сигналов (MSO - опционально) с 8 или 16 логическими каналами;
- Синхронизация и аппаратно-ускоренное декодирование последовательных шин (опционально): I2C, SPI, UART/RS-232, CAN, LIN;
- Удобная навигация с помощью 8 пользовательских маркеров;
- Контроль по критерию «годен / не годен» на основе масок;
- 28 автоматических измерений, математические функции, статистика, редактор формул, относительные курсорные измерения, анализ спектра с помощью БПФ;
- 6-разрядный частотомер;
- 3-разрядный цифровой вольтметр;
- Встроенный генератор кодовых последовательностей;
- Цветной ЖК-дисплей с диагональю 16,5 см (6,5 дюймов);
- Масса 3,6 кг.
Технические характеристики
|
HMO3032 |
HMO3034 |
HMO3042 |
HMO3044 |
HMO3052 |
HMO3054 |
|
Система вертикального отклонения |
|||||||
Число аналоговых каналов |
2 |
4 |
2 |
4 |
2 |
4 |
|
Число логических каналов |
8 (с пробником HO3508) или 16 (с комплектом HO3516) |
||||||
Полоса пропускания аналоговых каналов |
180 МГц |
200 МГц |
|||||
Полоса пропускания аналоговых каналов |
300 МГц |
400 МГц |
500 МГц |
||||
Максимальная входная частота для логических каналов |
350 МГц |
||||||
Время нарастания переходной характеристики (расчетное) |
<1,166 нс |
<0,875 нс |
<0,700 нс |
||||
Диапазон значений коэффициента отклонения по вертикали |
от 1 мВ/дел до 5 В/дел |
||||||
Импеданс (аналоговые каналы) |
1 MΩ, 13 пФ +/-2 пФ (50 Ω подключаемый) |
||||||
Импеданс (логические каналы) |
100 kΩ, 4 пФ |
||||||
Максимальное входное напряжение (аналоговые каналы) |
200 В пик (1 MΩ); 5 В скз, макс. 30 В пик (50 Ω); |
||||||
Максимальное входное напряжение |
40 В пик |
||||||
Система горизонтального отклонения |
|||||||
Диапазон временной развертки |
от 1 нс/дел до 50 с/дел |
||||||
Погрешность временной развертки |
15×10-6 |
||||||
Функция ZOOM |
до 250’000:1 |
||||||
Система сбора данных |
|||||||
Частота дискретизации |
2 х 2 ГВыб/с или 1 х 4 ГВыб/с (2-канальные модели) |
||||||
Частота дискретизации |
16 х 1 ГВыб/с |
||||||
Глубина памяти |
2 х 4 Мточек или 1 х 8 Мточек (2-канальные модели) |
||||||
Разрешение |
8 бит (до 10 бит в режиме HiRes) |
||||||
Скорость обновления |
до 5’000 осциллограмм/с |
||||||
Режим сегментированной памяти |
Длина сегмента: от 5 кТочек до 1 Мточек; |
||||||
Система синхронизации |
|||||||
Источники синхронизации |
Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально) |
||||||
Режимы запуска |
Автоматический, ждущий, однократный |
||||||
Виды запуска |
по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально) |
||||||
Анализ осциллограмм |
|||||||
Автоматические измерения |
28 измерений, разбитых по категориям времени и амплитуды |
||||||
Курсорные измерения |
Амплитудные, временные, минимальное/максимальное значение, стандартное отклонение, скважность, длина пачки импульсов, отношения маркеров, крест-фактор |
||||||
Математическая обработка |
сложение, вычитание, умножение, деление, БПФ, пользовательские выражения, редактор формул |
||||||
Частотомер |
6 разрядов; |
||||||
Тестирование по маске |
Тестирование по критерию годен / не годен; |
||||||
Дополнительные возможности |
|||||||
Генератор тестовых последовательностей |
Прямоугольные сигналы / проверка пробников, сигналы последовательных шин, программируемые последовательности |
||||||
Цифровой вольтметр |
Разрядность: 3 знака; |
||||||
Дисплей |
|||||||
Диагональ |
16,5 см (6,5 дюймов) |
||||||
Разрешение |
640х480 пикселей (VGA) |
||||||
Цветовая схема |
256 цветов |
||||||
Общие характеристики |
|||||||
Интерфейсы |
Стандартно: USB-host (тип А) |
||||||
Габаритные размеры (Ш-В-Г), мм |
285-220-175 |
||||||
Масса |
3,6 кг |
