Полоса пропускания: 1 ГГц
Частота дискретизации: 5 ГГц
Каналов: 2

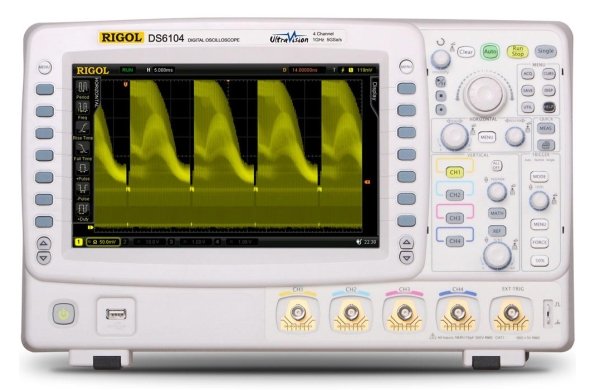

Rigol DS6102 – представитель флагманской серии осциллографов Rigol DS6000. Цифровой осциллограф Rigol DS6102 имеет расширенную систему синхронизации и декодирования потоков данных.Rigol DS6102 обладает режимом сегментированной памяти, с помощью которого можно выделить нужную область сигнала в виде кадра для сбора данных и записать в памяти до 180 тыс. кадров с последующим их воспроизведением и анализом. Новейшая технология UltraVision позволяет получить 256 градаций яркости и систему фильтрации в реальном времени.Осциллограф Rigol DS6102 отображает до 5 измеренных параметров со статистикой благодаря наличию функции автоматических измерений горизонтальных и вертикальных параметров.Rigol DS6102 можно использовать в автоматизированных измерительных системах, так как он совместим с классом С стандарта LXI.
Основные особенности DS6102
• Полоса пропускания 1ГГц
• Два канала
• Частоты выборки до 5 Гвыб/с
• Длина памяти 140 миллионов точек
• Запись в памяти до 180 тыс. кадров с последующим их воспроизведением и анализом
• Встроенная контекстная справка
• Многоязычный пользовательский интерфейс
• Мастер проверки пробников
• Хост-порт USB 2.0
• Ограниченная пожизненная гарантия
• Два канала
• Частоты выборки до 5 Гвыб/с
• Длина памяти 140 миллионов точек
• Запись в памяти до 180 тыс. кадров с последующим их воспроизведением и анализом
• Встроенная контекстная справка
• Многоязычный пользовательский интерфейс
• Мастер проверки пробников
• Хост-порт USB 2.0
• Ограниченная пожизненная гарантия
Основные технические характеристики DS6102
| Характеристики |
||||
| Полоса пропускания | 1ГГц | |||
| Количество каналов | 2 | |||
| Частота дискретизации | 5 Гвыб/с (в одноканальном режиме), | |||
| 2,5 ГВыб/с (в двухканальном режиме) | ||||
| Глубина памяти | 140 млн точек | |||
| Вертикальное разрешение | 8 бит | |||
| Вертикальная чувствительность | от 2 мВ/дел до 10 В/дел | |||
| Запись и воспроизведение | до 180000 кадров | |||
| Усреднение | 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 или 8192 осциллограммы (после окончания сэмплирования во всех каналах) | |||
| Ввод | ||||
| Режим входа | связь по постоянному току (AC), связь по переменному току (DC), земля (GND) | |||
| Входной импеданс | (1 MОм±1%) || (14 пФ±3 пФ) или 50 Ом±1.5% | |||
| Коэффициент пробника | 0.001×, 0.01×, 0.1×, 1×, 2×, 5×, 10×, 20×, 50×, 100×, 200×, 500×, 1000× | |||
| Максимальное входное напряжение (1 MОм) | CAT I 300 Вrms, CAT II 100 Вrms, | |||
| с использованием щупа Rigol RP2200 10:1: CAT II 300 Вrms | ||||
| По горизонтали | ||||
| Временная шкала | от 500 пс/дел до 50 с/дел | |||
| Погрешность временной шкалы | ≤±(15 + 2×возраст инструмента в годах) чнм | |||
| Количество осей XY | 2 одновременно | |||
| По вертикали | ||||
| Вертикальная шкала | от 2 мВ/дел до 5 В/дел (1 MОм) | |||
| от 2 мВ/дел до 1 В/дел (50 Ом) | ||||
| Диапазон смещений | от 2 мВ/дел до 120 мВ/дел: ± 1,2 В (50 Ом) | |||
| от 125 мВ/дел до 1 В/дел: ± 12 В (50 Ом) | ||||
| от 2 мВ/дел до 225 мВ/дел: ± 2 В (1 MОм) | ||||
| Ограничение полосы пропускания | 20 МГц или 250 МГц | |||
| Чувствительность на низкой частоте | ≤5 Гц | |||
| Время нарастания | 400 пс | |||
| Погрешность нарастания постоянного тока | ±2% полной шкалы | |||
| Погрешность спада постоянного тока | от 200 мВ/дел до 5 В/дел: 0,1 дел ± 2 мВ ± 0,5 величины спада | |||
| от 2 мВ/дел до 195 мВ/дел: 0,1 дел ± 2 мВ ± 1,5 величины спада | ||||
| Система запуска | ||||
| Диапазон уровней | INT: ±6 дел. от центра экрана | |||
| EXT: ±0,8 В | ||||
| Режимы | автоматический, нормальный, однократный | |||
| Интервал запаса | от 100нс до 10с | |||
| Отклонение высокой частоты | 50 кГц | |||
| Отклонение низкой частоты | 5 кГц | |||
| Режимы синхронизации | по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов l2C, RS232, SPI, USB, FlexRay, CAN | |||
| Измерения | ||||
| Курсорные измерения | Ручной режим | изменение напряжения между курсорами (ΔV) | ||
| изменение времени между курсорами (ΔT) | ||||
| величина, обратная ΔT (Hz) (1/ΔT) | ||||
| Режим трекинга | величины напряжения и времени в точке сигнала | |||
| Режим автоматических измерений | отображает курсор во время измерений | |||
| Режим автоматических измерений | максимум, минимум, значение "пик-пик", значение верхней точки, значение нижней точки, амплитуда, среднее значение, среднеквадратическое значение, выброс на фронте импульса, значение до выброса, частота, период, время нарастания фронта, время спада фронта, ширина импульса, скважность, задержка A→B⌈, задержка A→B⌊, фаза A→B⌈, фаза A→B⌊ | |||
| Количество измерений | одновременное отображение 5 результатов измерений | |||
| Виды измерений | экранные или курсорные | |||
| Статистика измерений | среднее, макс., мин., стандартное отклонение, количество измерений | |||
| Счетчик частоты | 6 бит | |||
| Математические операции | ||||
| Операции с формами сигналов | сложение, вычитание, умножение, БПФ, доступные для редактирования усложненные операции, логические операции | |||
| Окна БПФ | Ганна, с плоской вершиной, прямоугольник, Блэкмана | |||
| Дисплей БПФ | разделенный и полноэкранный режимы | |||
| Вертикальная шкала БПФ | линейное RMS, дБВ RMS | |||
| Логические операции | AND, OR, NOT, XOR | |||
| Математические операции | Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent | |||
| Количество шин для декодировки | 2 | |||
| Тип декодировки | параллельная (стандарт), RS232/UART (опционально), I2C&SPI (опционально) | |||
| Дисплей | ||||
| Тип дисплея | 10,1 дюймов (257 мм) TFT ЖК-дисплей | |||
| Разрешение дисплея | 800 по горизонтали × RGB × 480 по вертикали | |||
| Цвет дисплея | 160000 цветов | |||
| Время послесвечения | минимум, 1 с, 2 с, 5 с, 10 с, 20 с, неопределенное | |||
| Отображение сигнала | векторное, точечное | |||
| Ввод/вывод | ||||
| Стандартные порты | USB-устройство, два USB-хоста, LAN, VGA-вывод, устройство ввода-вывода на 10 МГц, вспомогательный вывод (TrigOut, Quick Edge, PassFail, Calibration, GND) | |||
| Совместимость с принтерами | ПО "PictBridge" | |||
| Общие характеристики | ||||
| Габариты, мм | 399 × 255,3 × 123,8 | |||
| Вес, кг | 5,345±0,2 | |||
