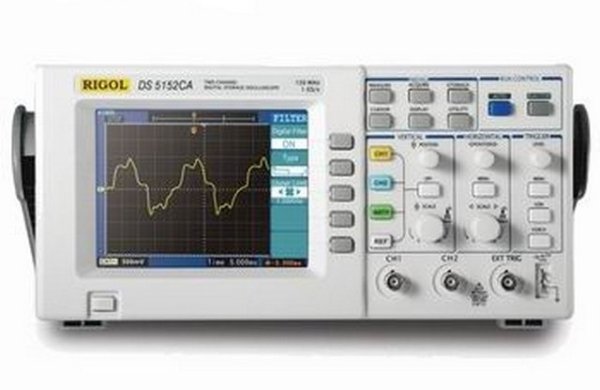

Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/сек
Каналов: 2
Основные особенности DS5102CA
• Максимальная частота дискретизации в реальном времени до 1 Г выборки/с
• Скорость захвата до 1000 осциллограмм/с
• Полоса частот до 200МГц
• Настраиваемый цифровой фильтр
• Режим записи осциллограмм по кадрам
Основные технические характеристики DS5102CA
| Характеристики | |
| Каналы | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации в реальном времени | 1 Гвыборока/сек |
| Эквивалентная частота дискретизации | 50 Гвыборок/сек |
| Объем памяти | 4000 точек на 1 канал |
| Время нарастания | 3,5 нс |
| Входной импеданс | 1 МОм/13 пФ |
| Ограничение полосы пропускания | 20 МГц |
| Коэффициент отклонения по вертикали | 2 мВ/дел…5 В/дел |
| Разрешение по вертикали | 8 бит |
| Время горизонтальной развертки | 2 нс/дел….50 с/дел |
| Погрешность измерения временных интервалов | ±0,01% |
| Максимально допустимое напряжение на входе | 400 В (DC+AC пик, 1 МОм входное сопротивление, 10Х); 5 В (Вскз, 50 Ом входной импеданс, BNC) |
| Связь по входу | по постоянному току (DC); по переменному току (AC); заземление входа |
| Источники синхросигнала | канал 1, канал 2, внешний, внешний/5, от сети питания (только по перепаду) |
| Режим развертки | автоматический, нормальный, однократный |
| Режим запуска | по фронту (запуск по положительному или отрицательному фронту сигнала); по ТВ сигналу (NTSC, PAL, SECAM); по длительности импульса(от 20 нс…10 с); запуск с задержкой |
| Курсорные измерения | ручные (интервал времени (?T), разность напряжений (?V), 1/?T); слежения; автоизмерения |
| 20 автоматических измерений | размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка. |
| Математические функции | сложение, вычитание, умножение, деление, инвертирование |
| Встроенная функция анализатора спектра на основе БПФ. Вид окна | Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное, Режим выборки БПФ: 1024 точек |
| Хранение | 10 осциллограм и настроек |
| Автокалибровка | + |
| Интерфейс | USB |
| Режим «годен - негоден» | при использовании дополнительного модуля |
| Питание | 100-240 В, 50 Гц |
| Размеры, мм | 288х350х145 |
| Вес | 4,5 кг |
