Основные особенности DS1202CA
Rigol серии DS1000A первые осциллографы с частотой дискретизации 2ГГц и полосой пропускания до 300 МГц. Подобные характеристики обеспечивают мгновенный захват сигнала и позволяют производить наблюдения за ним в режиме реального времени. Ни один из представленных на российском рынке осциллограф не сможет предложить вам такие возможности, как осциллограф Rigol DS1202CA по столь низкой цене.

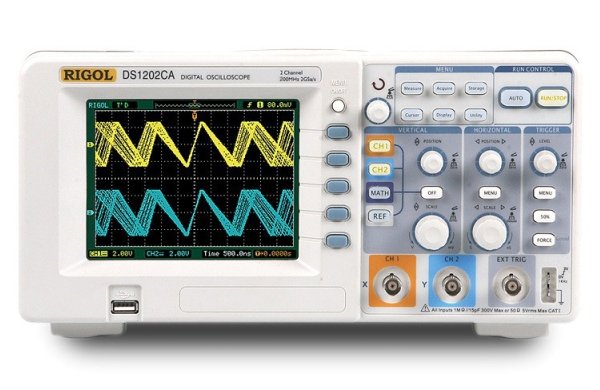

Цифровой осциллограф RIGOL DS1202CA
• Полоса пропускания осциллографа: 200MHz
• Макс. частота дискретизации: в реальном времени 2ГГц (1ГГц каждый канал), в эквивалентном режиме 25ГГц
• Количество каналов: 2
• Скорость обновления экрана до 2000 фреймов в секунду облегчает захват редких событий
• Глубина памяти 10K, вертикальное разрешение 8бит.
• Хранение: 10 осциллограмм + 10 режимов
• Продвинутая система синхронизации дает возможность получать глазковые осциллограммы
• Режимы синхронизации RIGOL DS1202CA по уровню, видео, ширине импульса, скорости нарастания, внешний позволяют наблюдать сигналы сложной формы
• Двойная шкала развертки обеспечивает одновременное наблюдение 2 несинхронизированных сигналов
• Автоматические измерения 20 параметров, Фурье-анализ, встроенный частотомер
• Цифровые фильтры (НЧ, ВЧ, полосовой и режекторный)
• Дисплей: цветной TFT 64K 320х234
• Интерфейсы: RS-232, USB device, USB host, Pass/Fail output (изолированный)
• Файловая система для управления данными в USB флэш-памяти
• Полоса пропускания осциллографа: 200MHz
• Макс. частота дискретизации: в реальном времени 2ГГц (1ГГц каждый канал), в эквивалентном режиме 25ГГц
• Количество каналов: 2
• Скорость обновления экрана до 2000 фреймов в секунду облегчает захват редких событий
• Глубина памяти 10K, вертикальное разрешение 8бит.
• Хранение: 10 осциллограмм + 10 режимов
• Продвинутая система синхронизации дает возможность получать глазковые осциллограммы
• Режимы синхронизации RIGOL DS1202CA по уровню, видео, ширине импульса, скорости нарастания, внешний позволяют наблюдать сигналы сложной формы
• Двойная шкала развертки обеспечивает одновременное наблюдение 2 несинхронизированных сигналов
• Автоматические измерения 20 параметров, Фурье-анализ, встроенный частотомер
• Цифровые фильтры (НЧ, ВЧ, полосовой и режекторный)
• Дисплей: цветной TFT 64K 320х234
• Интерфейсы: RS-232, USB device, USB host, Pass/Fail output (изолированный)
• Файловая система для управления данными в USB флэш-памяти
Основные технические характеристики DS1202CA
| Характеристики | |
| Каналы | 2 |
| Полоса пропускания | 200 МГц |
| Частота дискретизации в реальном времени | 2 Гвыборки/сек (1 канал), 1 Гвыборка/сек (2 канала) |
| Эквивалентная частота дискретизации | 50 Гвыборок/сек |
| Объем памяти | 10000 точек на 1 канал; 5000 точек на 2 канала |
| Скорость захвата | до 2000 сигналов/с |
| Время нарастания | 1,7нс |
| Входной импеданс | 1 МОм/15 пФ (50 Ом) |
| Коэффициент отклонения по вертикали | 2 мВ/дел…10 В/дел |
| Разрешение по вертикали | 8 бит |
| Время горизонтальной развертки | 2 нс/дел….50 с/дел |
| Максимально допустимое напряжение на входе | 300 В (DC+AC пик) |
| Режим | XY/полоса/ |
| Разность фаз | 200 МГц ± 3° |
| Связь по входу | по постоянному току (DC); по переменному току (AC); заземление входа |
| Источники синхросигнала | канал 1, канал 2, внешний, внешний/5, от сети питания |
| Режим развертки | автоматический, нормальный, однократный |
| Режим запуска | по фронту (запуск по положительному или отрицательному фронту сигнала); по ТВ сигналу (NTSC, PAL, SECAM); по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов |
| Курсорные измерения | ручные (интервал времени (?T), разность напряжений (?V), 1/?T); слежения; автоизмерения |
| 20 автоматических измерений | размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка. |
| Математические функции | сложение, вычитание, умножение, деление, инвертирование |
| Встроенная функция анализатора спектра на основе БПФ. Вид окна | Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное |
| Настраиваемая чувствительность запуска для эффективной фильтрации шума | + |
| Встроеный цифровой фильтр | + |
| Режим "годен - негоден" | с оптически изолированным выходом |
| Хранение | 10 осциллограм, 10 настроек, BMP и CSV , осциллограммы и настройки |
| Встроенй частотометр | + |
| Автокалибровка | + |
| Многоязыковой пользовательский итерфейс | + |
| Интерфейс | USB Device/Host, RS-232, P/F Out (изолированный) |
| Дисплей | цветной 5,7” TFT дисплей (разрешение 320x234) |
| Питание | 100-240 В, 50 Гц |
| Размеры | 303х154х133 |
| Вес | 2,3 кг |
