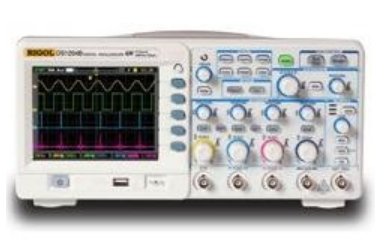

Основные особенности DS1102CA
• регулируемая чувствительность триггера- функция позволяет эффективно отфильтровать сигнал от помех, снижая вероятность возникновения ошибок и неточностей при измерениях
• альтернативный триггер: функция отображения двух сигналов на одном дисплее, которая никогда не использовалась в аналоговых осциллографах;
• альтернативный триггер: функция отображения двух сигналов на одном дисплее, которая никогда не использовалась в аналоговых осциллографах;
Основные технические характеристики DS1102CA
| Характеристики | |
| Каналы | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации в реальном времени | 2 Гвыборки/сек (1 канал), 1 Гвыборка/сек (2 канала) |
| Эквивалентная частота дискретизации | 50 Гвыборок/сек |
| Объем памяти | 10000 точек на 1 канал; 5000 точек на 2 канала |
| Скорость захвата | до 2000 сигналов/с |
| Время нарастания | 3,5нс |
| Входной импеданс | 1 МОм/15 пФ |
| Коэффициент отклонения по вертикали | 2 мВ/дел…10 В/дел |
| Разрешение по вертикали | 8 бит |
| Время горизонтальной развертки | 5 нс/дел….50 с/дел |
| Максимально допустимое напряжение на входе | 300 В (DC+AC пик) |
| Режим | XY/полоса/ |
| Разность фаз | 100 МГц ± 3° |
| Связь по входу | по постоянному току (DC); по переменному току (AC); заземление входа |
| Источники синхросигнала | канал 1, канал 2, внешний, внешний/5, от сети питания |
| Режим развертки | автоматический, нормальный, однократный |
| Режим запуска | по фронту (запуск по положительному или отрицательному фронту сигнала); по ТВ сигналу (NTSC, PAL, SECAM); по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов |
| Курсорные измерения | ручные (интервал времени (?T), разность напряжений (?V), 1/?T); слежения; автоизмерения |
| 20 автоматических измерений | размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка. |
| Математические функции | сложение, вычитание, умножение, деление, инвертирование |
| Встроенная функция анализатора спектра на основе БПФ. Вид окна | Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное |
| Настраиваемая чувствительность запуска для эффективной фильтрации шума | + |
| Встроеный цифровой фильтр | + |
| Режим "годен - негоден" | с оптически изолированным выходом |
| Хранение | 10 осциллограм, 10 настроек, BMP и CSV , осциллограммы и настройки |
| Встроенй частотометр | + |
| Автокалибровка | + |
| Многоязыковой пользовательский итерфейс | USB Device/Host, RS-232, P/F Out (изолированный) |
| Дисплей | цветной 5,7” TFT дисплей (разрешение 320x234) |
| Питание | 100-240 В, 50 Гц |
| Размеры, мм | 303х154х133 |
| Вес | 2,3 кг |
