Полоса пропускания: 100 МГц
Частота дискретизации: 400 Мвыборок/сек
Каналов: 2

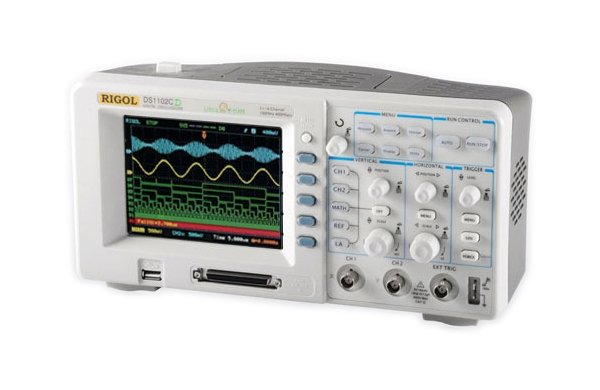

Основные особенности DS1102C
• Полоса пропускания осциллографа: 100МГц
• Макс. частота дискретизации: в реальном времени 400МГц, в эквивалентном режиме 25ГГц
• Количество каналов: 2
• Глубина памяти 1M (UltraZoom), вертикальное разрешение 8бит
• SEQUENCE MODE - накопление до 1000 фреймов интересующей области сигнала
• Наличие яркостной информации о повторяемости сигнала, как в аналоговых осциллографах
• Продвинутая система синхронизации дает возможность получать глазковые осциллограммы
• Режимы синхронизации Edge, Video, Pulse width, Slope, Alternative, Pattern, Hold-Off позволяют наблюдать сигналы сложной формы
• Двойная шкала развертки RIGOL DS1102C обеспечивает одновременное наблюдение 2 несинхронизированных сигналов
• Автоматические измерения 20 параметров, Фурье-анализ, встроенный частотомер
• MASK TESTING - сравнение сигнала с предварительно заданной маской
• Цифровые фильтры (НЧ, ВЧ, полосовой и режекторный)
• Дисплей: цветной TFT 64K 320х234
• Интерфейсы: RS-232, USB device, USB host, Pass/Fail output (изолированный)
• Файловая система для управления данными в USB флэш-памяти
Универсальные функции триггера осциллографа Rigol DS1102C:
1. Альтернативный триггер: функция отображения двух сигналов на одном дисплее, которая никогда не использовалась в аналоговых осциллографах;-
2. Регулируемая чувствительность триггера: функция позволяет эффективно отфильтровать сигнал от помех, снижая вероятность возникновения ошибок и неточностей при измерениях;
Основные технические характеристики DS1102C
| Характеристики | |
| Каналы | 2 |
| Полоса пропускания | 100 MHz |
| Частота дискретизации в реальном времени | 400 Мвыборок/сек осциллограф |
| Эквивалентная частота дискретизации | 25 Гвыборк/сек |
| Память | 1М точек на 1 канал; 512К точек на 2 канала |
| Время нарастания | 3,5 нс |
| Входной импеданс | 1 МОм/15 пФ |
| Коэффициент отклонения по вертикали | 2 мВ/дел…5 В/дел |
| Разрешение по вертикали | 8 бит |
| Время горизонтальной развертки | 5 нс/дел….50 с/дел |
|
Максимальное напряжение на входе
|
|
| Режим | XY/полоса/ |
| Разность фаз | 100 МГц ±3° |
|
Источник синхросигнала |
канал 1, канал 2, внешний, внешний/5, от сети питания |
| Связь по входу | открытый; закрытый; заземление входа |
| Режим развертки | автоматический, нормальный, однократный |
| Режим запуска | по фронту (запуск по положительному или отрицательному фронту сигнала); по ТВ сигналу (NTSC, PAL, SECAM); по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов |
| 20 автоматических измерений | размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка. |
| Математические функции | сложение, вычитание, умножение, инвертирование |
| Встроенная функция анализатора спектра на основе БПФ. Вид окна | Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное. |
| Настраиваемая чувствительность запуска для эффективной фильтрации шума | + |
| Встроенные цифровые фильтры | + |
| Хранение | 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки |
| Встроенный частотомер | + |
| Автокалибровка | + |
| Многопользовательский интерфейс | + |
| Интерфейс | USB Device/Host, RS-232, P/F Out (изолированный) |
| Дисплей | цветной 5,7” TFT дисплей (разрешение 320x234) |
| Питание | 100-240 В/ 50Гц |
| Размеры, мм | 303х154х133 |
| Вес | 2,3 кг |
