Полоса пропускания: 60 МГц
Частота дискретизации: 400 МВыб/сек
Каналов: 2
Основные особенности DS1062C

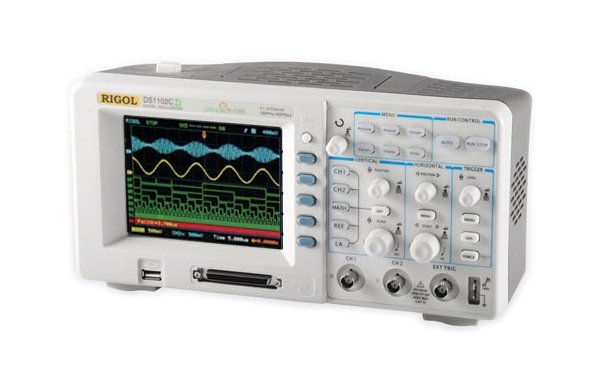

Цифровой осциллограф RIGOL DS1062C
• Полоса пропускания осциллографа: 40МГц
• Макс. частота дискретизации: в реальном времени 400МГц, в эквивалентном режиме 25ГГц
• Количество каналов: 2
• Глубина памяти 1M (UltraZoom), вертикальное разрешение 8бит.
• SEQUENCE MODE - накопление до 1000 фреймов интересующей области сигнала
• Наличие яркостной информации о повторяемости сигнала, как в аналоговых осциллографах
• Продвинутая система синхронизации дает возможность получать глазковые осциллограммы
• Режимы синхронизации Edge, Video, Pulse width, Slope, Alternative, Pattern, Hold-Off позволяют наблюдать сигналы сложной формы
• Двойная шкала развертки цифрового осциллографа RIGOL DS1062C обеспечивает одновременное наблюдение 2 несинхронизированных сигналов
• Автоматические измерения 20 параметров, Фурье-анализ, встроенный частотомер
• MASK TESTING - сравнение сигнала с предварительно заданной маской
• Цифровые фильтры (НЧ, ВЧ, полосовой и режекторный)
• Дисплей: цветной TFT 64K 320х234
• Интерфейсы: RS-232, USB device, USB host, Pass/Fail output (изолированный)
• Файловая система для управления данными в USB флэш-памяти
• Полоса пропускания осциллографа: 40МГц
• Макс. частота дискретизации: в реальном времени 400МГц, в эквивалентном режиме 25ГГц
• Количество каналов: 2
• Глубина памяти 1M (UltraZoom), вертикальное разрешение 8бит.
• SEQUENCE MODE - накопление до 1000 фреймов интересующей области сигнала
• Наличие яркостной информации о повторяемости сигнала, как в аналоговых осциллографах
• Продвинутая система синхронизации дает возможность получать глазковые осциллограммы
• Режимы синхронизации Edge, Video, Pulse width, Slope, Alternative, Pattern, Hold-Off позволяют наблюдать сигналы сложной формы
• Двойная шкала развертки цифрового осциллографа RIGOL DS1062C обеспечивает одновременное наблюдение 2 несинхронизированных сигналов
• Автоматические измерения 20 параметров, Фурье-анализ, встроенный частотомер
• MASK TESTING - сравнение сигнала с предварительно заданной маской
• Цифровые фильтры (НЧ, ВЧ, полосовой и режекторный)
• Дисплей: цветной TFT 64K 320х234
• Интерфейсы: RS-232, USB device, USB host, Pass/Fail output (изолированный)
• Файловая система для управления данными в USB флэш-памяти
Основные технические характеристики DS1062C
| Характеристики | |
| Каналы | 2 |
| Полоса пропускания | 60 МГц |
| Частота дискретизации в реальном времени | 400 Мвыборок/сек осциллограф) |
| Эквивалентная частота дискретизации | 25 Гвыборок/сек |
| Объем памяти осциллограф | 1М точек на 1 канал; 512К точек на 2 канала; логический анализатор: 512К точек |
| Время нарастания | 5.8нс |
| Входной импеданс | 1 МОм/15 пФ |
| Коэффициент отклонения по вертикали | 2 мВ/дел…5 В/дел |
| Разрешение по вертикали | 8 бит |
| Время горизонтальной развертки | 20 нс/дел….50 с/дел |
|
Максимально допустимое напряжение на входе (DC+AC пик) |
400 В (осциллограф) |
| Режим | XY/полоса/ |
| Разность фаз | фаз 60 МГц ± 3° |
| Связь по входу | открытый, закрытый, заземление входа |
| Источники синхросигнала | канал 1, канал 2, внешний, внешний/5, от сети питания |
| Режим развертки | автоматический, нормальный, однократный |
| Режим запуска | по фронту (запуск по положительному или отрицательному фронту сигнала); по ТВ сигналу (NTSC, PAL, SECAM); по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов |
| Курсорные измерения | ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T); слежения; автоизмерения |
| 20 автоматических измерений | размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка. |
| Математические функции | сложение, вычитание, умножение, инвертирование |
| Встроенная функция анализатора спектра на основе БПФ. Вид окна | Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное |
| Настраиваемая чувствительность запуска для эффективной фильтрации шума | + |
| Встроеные цифровые фильтры | + |
| Режим "годен - негоден" | с оптически изолированным выходом |
| Хранение | 10 осциллограм, 10 настроек, BMP и CSV , осциллограммы и настройки |
| Встроенй частотометр | + |
| Автокалибровка | + |
| Многоязыковой пользовательский интерфейс | + |
| Интерфейс | USB Device/Host, RS-232, P/F Out (изолированный) |
| Дисплей | цветной 5,7” TFT дисплей (разрешение 320x234) |
| Питание | 100-240 В, 50 Гц |
| Размеры, мм | 303х154х133 |
| Вес | 2,3 кг |
