Основные особенности DS1052D

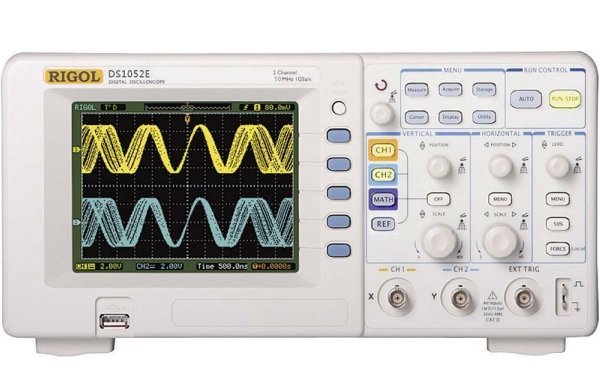

Rigol DS1052D это высококачественный двухканальный цифровой осциллограф с 16-канальным логическим анализатором. DS1052D обладает следующими характеристиками: максимальная частота дискретизации в режиме реального времени - 1 ГГц, в эквивалентном режиме - 10 ГГц. Данный осциллограф не только имеет компактный дизайн и 64K TFT цветной ЖК-дисплей, но и массу других функции: объем памяти до 1мб, функцию UltraZoom, 7 режимов запуска, регулируемая чувствительность триггера, USB порт для поддержки флэш накопителей и USB-принтера и другие традиционные функции, характерные для осциллографов RIGOL.
Основные технические характеристики DS1052D
• 2 канала с полосой пропускания 50 МГц + 16-канальный логический анализатор
• максимальная частота дискретизации осциллографа в режиме реального времени - 1 ГГц, в эквивалентном режиме - 10 ГГц
• возможность сохранения данных, печати на принтер и обновления программного обеспечения через порт USB
• осциллограф RIGOL DS1052D позволяет осуществить автоматическую настройку нажатием одной кнопки (AUTO) для быстрого получения осциллограммы входного сигнала, упрощающей использование осциллографа
• функция увеличения фрагмента позволяет одновременно наблюдать всю осциллограмму сигнала и ее увеличенный фрагмент
• внутренняя память осциллографа 1Мб -автоматическое измерение 22 параметров
• возможность быстрой автокалибровки осциллографа пользователем
• встроенные частотомер и быстрое преобразование Фурье (БПФ или FFT)
•расширенный набор режимов запуска: по фронту (Edge), по видеосигналу (Video), по длительности импульса (Pulse), по скорости нарастания (Slope), чередование каналов (Alternative), по определенному шаблону логического состояния (Pattern)
• многоязыковый пользовательский интерфейс
• математические функции для осциллограмм: сложение, вычитание и умножение
• поддержка форматов CSV, BMP и PNG, сохранение осциллограмм во внутренней памяти осциллографа RIGOL DS1052D
• хранение во внутренней памяти до 10 осциллограмм и до 10 пользовательских настроек
• цветной TFT жидкокристаллический дисплей размером 145 мм с разрешением 320*234 пикселов
• цифровые фильтры: нижних частот (ФНЧ), верхних частот (ФВЧ), полосовой (ПФ), режекторный (РФ) -регулируемый уровень запуска
• система встроенной многоязыковой помощи
• функция допусковой проверки Pass/Fail (ГОДЕН/НЕ ГОДЕН), оптически изолированный выход Pass/Fail
• курсорные измерения осциллографа имеют три режима: ручной (Manual), слежение (Track) и автоматические измерения (Auto) •цифровой осциллограф RIGOL DS1052D имеет в комплекте поставки программное обеспечение UltraScope, шнур USB для подключения к компьютеру, 2 осциллографических пробника, модуль логического анализатора, кабель и зажимы для подключения логического анализатора, кабель питания, руководство по эксплуатации
• максимальная частота дискретизации осциллографа в режиме реального времени - 1 ГГц, в эквивалентном режиме - 10 ГГц
• возможность сохранения данных, печати на принтер и обновления программного обеспечения через порт USB
• осциллограф RIGOL DS1052D позволяет осуществить автоматическую настройку нажатием одной кнопки (AUTO) для быстрого получения осциллограммы входного сигнала, упрощающей использование осциллографа
• функция увеличения фрагмента позволяет одновременно наблюдать всю осциллограмму сигнала и ее увеличенный фрагмент
• внутренняя память осциллографа 1Мб -автоматическое измерение 22 параметров
• возможность быстрой автокалибровки осциллографа пользователем
• встроенные частотомер и быстрое преобразование Фурье (БПФ или FFT)
•расширенный набор режимов запуска: по фронту (Edge), по видеосигналу (Video), по длительности импульса (Pulse), по скорости нарастания (Slope), чередование каналов (Alternative), по определенному шаблону логического состояния (Pattern)
• многоязыковый пользовательский интерфейс
• математические функции для осциллограмм: сложение, вычитание и умножение
• поддержка форматов CSV, BMP и PNG, сохранение осциллограмм во внутренней памяти осциллографа RIGOL DS1052D
• хранение во внутренней памяти до 10 осциллограмм и до 10 пользовательских настроек
• цветной TFT жидкокристаллический дисплей размером 145 мм с разрешением 320*234 пикселов
• цифровые фильтры: нижних частот (ФНЧ), верхних частот (ФВЧ), полосовой (ПФ), режекторный (РФ) -регулируемый уровень запуска
• система встроенной многоязыковой помощи
• функция допусковой проверки Pass/Fail (ГОДЕН/НЕ ГОДЕН), оптически изолированный выход Pass/Fail
• курсорные измерения осциллографа имеют три режима: ручной (Manual), слежение (Track) и автоматические измерения (Auto) •цифровой осциллограф RIGOL DS1052D имеет в комплекте поставки программное обеспечение UltraScope, шнур USB для подключения к компьютеру, 2 осциллографических пробника, модуль логического анализатора, кабель и зажимы для подключения логического анализатора, кабель питания, руководство по эксплуатации
Основные технические характеристики:
| Характеристики | |
| Общие данные | DS1052D |
| Дисплей | 5,7 "TFT ЖК-дисплей с 65536 цветов |
| Разрешение | 320 × 234 пикселей |
| Размер | 303 × 154 × 133 мм(11,93 "х 6,06" х 5,24 ") |
| Вес | 2500 г (5,51 фунта) |
| Поддерживаемые операционные системы | Windows 7 (32Bit + 64bit), Vista (32 + 64 бит), XP (32-битный + 64bit) |
| Характеристики осциллографа | |
| Каналы | 2 |
| Частота дискретизации в режиме реального времени | 1 ГС / с в режиме реального времени |
| Пропускная способность | 50 МГц |
| Режимы сэмплирования | Нормальный, средний (2, 4, 8, 16, 32, 64, 128, 256), пик обнаружения |
| FFT алгоритмы | Прямоугольник, Хэннинга, Хэмминга, Блэкман |
| Сигнал | |
| Максимальное входное напряжение | 300 Vrms CAT I |
| Частота дискретизации в режиме реального времени | 13 Са / с до 1 ГС / с в режиме реального времени |
| Временая база | 5 нс / дел. до 50 с / дел.(Шаги 1 - 2 - 5) |
| Память | 1 MPTS (1 канал);512 ККЗ (2 канала, каналов логического анализатора) |
| Аналоговый цифровой преобразователь (A / D) | С разрешением 8 бит, сделать выборки по обоим каналам синхронно |
| Диапазон чувствительности (В / дел) | 2 мВ / дел до 10 В / дел. |
| Перемещение диапазона | ± 10 Div. (2 мВ - 10 В) |
| Триггер | Канал 1, канал 2, внешний, внешний / 5, сети переменного тока |
| Системы сигналов и линии / частота поля (Режимы видео запуска) | Поддержка NTSC, PAL и SECAM систем вещания любой частоты поля или линии. |
| Функции логического анализатора | |
| Частота дискретизации (в реальном времени) |
20 Са / с - 200 МГц / с |
| Каналы | 16 |
| Входное сопротивление | 1 МОм ± 2% |
| Логические уровни | TTL, CMOS, ECL, User (-8 V-бис +8 В) |
