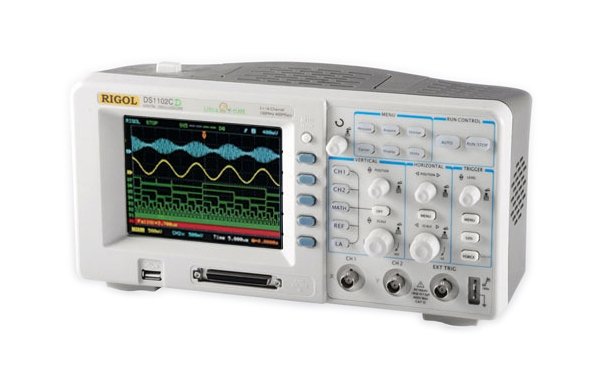

Полоса пропускания: 40 МГц
Частота дискретизации: 400 Мвыборок/сек (осциллограф); 200 МВыб/сек (логический анализатор)
Каналов: 2 + вход логического анализатора
Основные особенности DS1042CD
Цифровой осциллограф:
• Полоса пропускания осциллографа RIGOL DS1042CD: 40МГц
• Макс. частота дискретизации: в реальном времени 400МГц, в эквивалентном режиме 25ГГц
• Количество каналов: 2
• Глубина памяти до 1M (UltraZoom), вертикальное разрешение 8бит.
• SEQUENCE MODE - накопление до 1000 фреймов интересующей области сигнала
• Наличие яркостной информации о повторяемости сигнала, как в аналоговых осциллографах
• Продвинутая система синхронизации дает возможность получать глазковые осциллограммы
• Режимы синхронизации Edge, Video, Pulse width, Slope, Alternative, Pattern, Duration, Hold-Off позволяют наблюдать сигналы сложной формы
• Двойная шкала развертки RIGOL DS1042CD обеспечивает одновременное наблюдение 2 несинхронизированных сигналов
• Автоматические измерения 20 параметров, Фурье-анализ, встроенный частотомер
• MASK TESTING - сравнение сигнала с предварительно заданной маской
• Цифровые фильтры (НЧ, ВЧ, полосовой и режекторный)
• 16-канальный логический анализатор в комплекте с активным логическим пробником
• Дисплей: цветной TFT 64K 320х234
• Интерфейсы: RS-232, USB device, USB host, Pass/Fail output (изолированный)
• Файловая система для управления данными в USB флэш-памяти
• Полоса пропускания осциллографа RIGOL DS1042CD: 40МГц
• Макс. частота дискретизации: в реальном времени 400МГц, в эквивалентном режиме 25ГГц
• Количество каналов: 2
• Глубина памяти до 1M (UltraZoom), вертикальное разрешение 8бит.
• SEQUENCE MODE - накопление до 1000 фреймов интересующей области сигнала
• Наличие яркостной информации о повторяемости сигнала, как в аналоговых осциллографах
• Продвинутая система синхронизации дает возможность получать глазковые осциллограммы
• Режимы синхронизации Edge, Video, Pulse width, Slope, Alternative, Pattern, Duration, Hold-Off позволяют наблюдать сигналы сложной формы
• Двойная шкала развертки RIGOL DS1042CD обеспечивает одновременное наблюдение 2 несинхронизированных сигналов
• Автоматические измерения 20 параметров, Фурье-анализ, встроенный частотомер
• MASK TESTING - сравнение сигнала с предварительно заданной маской
• Цифровые фильтры (НЧ, ВЧ, полосовой и режекторный)
• 16-канальный логический анализатор в комплекте с активным логическим пробником
• Дисплей: цветной TFT 64K 320х234
• Интерфейсы: RS-232, USB device, USB host, Pass/Fail output (изолированный)
• Файловая система для управления данными в USB флэш-памяти
Модель получила приз EDN China в номинации Лучший продукт 2006 года !
Основные технические характеристики DS1042CD
| Характеристики | |
| Каналы | 2 + вход логического анализатора |
| Логический анализатор | на 16 каналов |
| Полоса пропускания | 40 MHz |
| Частота дискретизации в реальном времени | 400 Мвыборок/сек осциллограф); 200 Мвыборок/сек (логический анализатор) |
| Эквивалентная частота дискретизации | 25 Гвыборк/сек |
| Память | 1М точек на 1 канал; 512К точек на 2 канала; логический анализатор: 512К точек |
| Время нарастания | 8,7 нс |
| Входной импеданс | 1 МОм/15 пФ |
| Коэффициент отклонения по вертикали | 2 мВ/дел…5 В/дел |
| Разрешение по вертикали | 8 бит |
| Время горизонтальной развертки | 10 нс/дел….50 с/дел |
|
Максимальное напряжение на входе
(DC+AC пик)
|
40 В (логический анализатор) |
| Режим | XY/полоса/ |
| Разность фаз | 40 МГц ±3° |
|
Источник синхросигнала |
канал 1, канал 2, внешний, внешний/5, от сети питания, цифровой канал логического анализатора D0-D15 |
| Связь по входу | открытый; закрытый; заземление входа |
| Режим развертки | автоматический, нормальный, однократный |
| Режим запуска | по фронту (запуск по положительному или отрицательному фронту сигнала); по ТВ сигналу (NTSC, PAL, SECAM); по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов; по шаблону логического состояния и по продолжительности совпадения с шаблоном логического состояния |
| 20 автоматических измерений | размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка. |
| Измерения курсорами | ручные (интервал времени (?T), разность напряжений (?V), 1/?T); слежения; автоизмерения |
| Математические функции | сложение, вычитание, умножение, инвертирование |
| Встроенная функция анализатора спектра на основе БПФ. Вид окна | Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное. |
| Настраиваемая чувствительность запуска для эффективной фильтрации шума | + |
| Встроенные цифровые фильтры | + |
| Режим «годен - негоден» | с оптически изолированным выходом |
| Хранение | 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки |
| Встроенный частотомер | + |
| Автокалибровка | + |
| Многопользовательский интерфейс | + |
| Интерфейс | USB Device/Host, RS-232, P/F Out (изолированный) |
| Дисплей | цветной 5,7” TFT дисплей (разрешение 320x234) |
| Питание | 100-240 В/ 50Гц |
| Размеры, мм | 303х154х133 |
| Вес | 2,3 кг |
