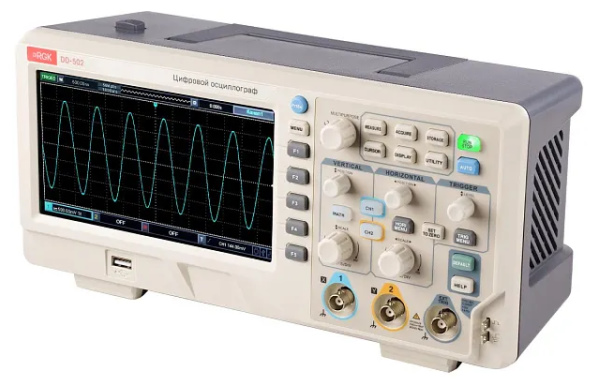

Цифровой осциллограф RGK DO-502 – двухканальная модель с полосой пропускания 50 МГц на основе 8-битного АЦП, оборудованная встроенным 6-битным частотомером и набором средств для анализа данных. Обладая наиболее доступной ценой в своей серии, прибор может использоваться для обучения, в радиолюбительской практике, а также при выполнении ремонтно-диагностических работ.
Аналитические функции
Устройство поддерживает стандартные режимы автоматических и курсорных измерений, позволяя контролировать 34 параметра с одновременным отображением пяти из них. Также цифровой осциллограф RGK DO-502 может выполнять математические операции с осциллограммами разных каналов. Наличие режима БПФ упрощает анализ гармонических составляющих сигнала. Реализованы функции захвата и покадровой записи форм сигналов во внутреннюю память или на съемный носитель, а также сохранение снимков с экрана. При необходимости подробного изучения отдельных деталей осциллограммы, предусмотрена возможность увеличения выбранного фрагмента окна с повышением разрешения.
Преимущества осциллографа RGK DO-502
- Русифицированный интерфейс и наличие встроенной справочной системы упрощает освоение оборудования.
- Режим автоматической настройки минимизирует трудоемкость подготовки к работе.
- Функция допускового контроля позволяет использовать цифровой осциллограф в составе автоматических тестовых систем, выдавая сигнал "годен - негоден" через выход "Pass/Fail out".
- Настраиваемый цифровой фильтр может применяться для выделения отдельной полосы частот при исследовании целевых сигналов, отсекая помехи и неинформативные составляющие.
Особенности
Двухканальный осциллограф RGK DO-502 снабжен поворотными регуляторами, управляющими разверткой и положение осциллограмм. Подсветка функциональных кнопок при нажатии обеспечивает возможность визуального контроля активных функций, повышая наглядность работы. С целью улучшения точности реализована возможность использования пробников со встроенным компенсатором, для чего прибор оснащен выходом калибровочного сигнала на передней панели. Наличие USB интерфейса позволяет реализовать функции дистанционного управления.
Технические характеристики
| Тип осциллографа | цифровой |
|---|---|
| Вертикальная система | |
| Количество каналов | 2 |
| Полоса пропускания | 50 МГц |
| Время нарастания фронта импульса | ≤7 нс |
| Разрядность аналого-цифрового преобразователя | 8 бит |
| Диапазон коэффициента вертикальной развертки | от 1 мВ/дел до 20 В/дел |
| Отключаемое ограничение полосы пропускания аналогового сигнала | 20 МГц |
| Горизонтальная система | |
| Максимальная частота дискретизации | 500 Мвыб/с |
| Диапазон временной развертки | от 2 нс/дел до 50 с/дел |
| Глубина памяти | 1 канал – 64 кб, 2 канала – 32 кб |
| Математические операции | |
| Операции над осциллограммами | ＋, －, ×, ÷, FFT (БПФ) |
| Оконные функции для БПФ | Хэннинга, Блэкмана, Хэмминга, прямоугольное |
| Цифровой фильтр | высокочастотный, низкочастотный, подавление полосы |
| Общие характеристики | |
| ЖК-дисплей | 7 дюймов |
| Разрешение дисплея | 800х480 пикселей |
| Напряжение питания | ~100-240 В |
| Габаритные размеры | 152 х 311 х 137 мм |
| Масса | 2 кг |
Комплектация
-
Цифровой осциллограф
-
Кабель питания
-
Пассивный пробник - 2 шт
-
USB-кабель
