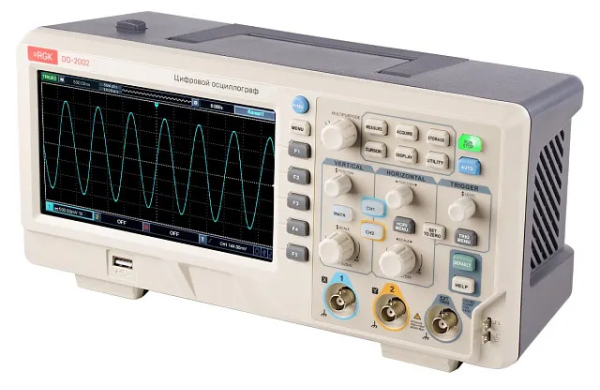

Цифровой осциллограф RGK DO-2002 – компактный и легкий прибор в настольном исполнении, оборудованный двумя аналоговыми каналами с 8-битным АЦП. От других модификаций своей серии он отличается наиболее широкой полосой пропускания, которая составляет 200 МГц, что позволяет, при максимальной частоте дискретизации 1 Гвыб/с, регистрировать быстро меняющиеся сигналы и импульсы с шириной фронта от 1,8 нс. Цифровой осциллограф обладает полным перечнем наиболее востребованных функций, включая запись данных, измерения и вычисления, благодаря чему может задействоваться в разнотипных приложениях при выполнении сервисно-диагностических работ, на производстве и в образовательной сфере.
Функциональные возможности
Двухканальный осциллограф RGK DO-2002 оборудован встроенным аппаратным частотомером и снабжен режимами курсорных и автоматических измерений, что позволяет быстро определять параметры контролируемых сигналов. Осциллограммы разных каналов можно складывать, вычитать, делить и перемножать между собой. Для анализа спектра прибор оснащен функцией БПФ. С целью повышения точности предусмотрена возможность принудительного ограничения полосы пропускания, задействования настраиваемого частотного фильтра и включения развязки каналов по постоянному и/или переменному току. Аппаратно реализована функция допускового контроля, с отдельным выходом для выдачи сигналов Pass-Fail.
Преимущества осциллографа RGK DO-2002
- Широкий перечень вариантов запуска, в том числе по видеоимпульсу, скорости изменения сигнала и т.п., а также с возможностью задержки; в качестве источника синхронизации может использоваться любой из аналоговых каналов, вход внешнего канала или питающая сеть переменного тока.
- Наличие USB интерфейса для дистанционного управления с помощью ПК.
- Функция расширения окна, позволяющая увеличивать выбранный фрагмент осциллограммы для детального изучения ее отдельных элементов.
- Режим сканирования дает возможность работать с медленно меняющимися сигналами.
Запись данных
Функция записи во встроенную память или на съемный USB-носитель позволяет выполнять покадровое сохранение формы сигналов в формате CSV, которые можно воспроизводить в дальнейшем на экране с целью изучения, измерений и анализа, или передавать на другие устройства, например, на ПК или генератор сигналов произвольной формы. Снимки с экрана в виде растровых изображений сохраняются одним нажатием кнопки, без входа в программное меню.
Технические характеристики
| Тип осциллографа | цифровой |
|---|---|
| Вертикальная система | |
| Количество каналов | 2 |
| Полоса пропускания | 200 МГц |
| Время нарастания фронта импульса | ≤1,8 нс |
| Разрядность аналого-цифрового преобразователя | 8 бит |
| Диапазон коэффициента вертикальной развертки | от 1 мВ/дел до 20 В/дел |
| Отключаемое ограничение полосы пропускания аналогового сигнала | 20 МГц |
| Горизонтальная система | |
| Максимальная частота дискретизации | 1 Гвыб/с |
| Диапазон временной развертки | от 2 нс/дел до 50 с/дел |
| Глубина памяти | 1 канал – 64 кб, 2 канала – 32 кб |
| Математические операции | |
| Операции над осциллограммами | ＋, －, ×, ÷, FFT (БПФ) |
| Оконные функции для БПФ | Хэннинга, Блэкмана, Хэмминга, прямоугольное |
| Цифровой фильтр | высокочастотный, низкочастотный, подавление полосы |
| Общие характеристики | |
| ЖК-дисплей | 7 дюймов |
| Разрешение дисплея | 800х480 пикселей |
| Напряжение питания | ~100-240 В |
| Габаритные размеры | 152 х 311 х 137 мм |
| Масса | 2 кг |
Комплектация
-
Цифровой осциллограф
-
Кабель питания
-
Пассивный пробник - 2 шт
-
USB-кабель
