Описание

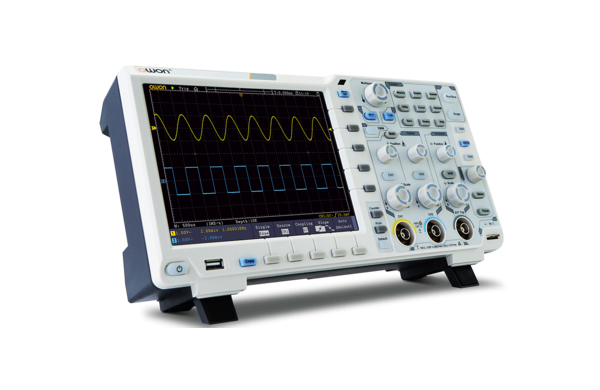

Осциллограф цифровой многофункциональный OWON XDS4502 объединяет 7 измерительных функций в одном приборе: осциллограф, генератор сигналов, мультиметр, анализатор спектра, частотомер, анализатор протоколов, анализ АЧХ. Осциллограф имеет полосу пропускания 500 МГц при частоте дискретизации до 5 Гвыб/сек. и глубину памяти 400 миллионов точек, позволяет регистрировать до 600000 осциллограмм в секунду, что позволяет увеличить захват случайных или единичных событий.
Данная модель осциллографа имеет встроенный генератор сигналов, частотомер, мультиметр (опционально), анализатор спектра БПФ и анализ протоколов (опция).
Одноканальный генератор сигналов 50 МГц с максимальной частотой дискретизации 250 Мвыборок в секунду, 64 встроенных форм сигнала и имеет возможность клонировать сигнал. Опциональный мультиметр позволяет измерять напряжение, ток, емкость, сопротивление и имеет функцию регистрации данных для анализа и слежения за сигналом в течение длительного времени.
Мультиметр позволяет записывать измеренные данные во внутреннюю память или на внешний U-диск и экспортировать формат CSV для дальнейшего анализа. Максимальная длительность записи 3 дня для внутренней памяти и 10 дней для внешней памяти.
Осциллограф имеет встроенный 6-разрядный высокоточный частотомер, имеет возможность вывода на экран данные анализа частотных характеристик в виде диаграммы Боде.
Анализатор спектра имеет функцию БПФ для обработки данных формы сигнала в реальном времени и поддержку до 6 окон: Хенинга, прямоугольное, Хемминга, Блекмена, Бартлетта, Кайзера. Анализируя запас по фазе и запас по коэффициенту усиления, инженеры могут судить об устойчивости системы в целом. Опция анализа АЧХ использует встроенный в осциллограф модуль генератора сигналов.
Особенности и преимущества
- Полоса пропускания осциллографа: 500 МГц
- Макс. частота дискретизации в реальном времени: 1 ГГц
- Количество каналов: 2
- Глубина памяти: 400M
- Вертикальное разрешение: 14 бит
- Чувствительность осциллографа: 1 мВ/дел - 10 В/дел
- Коэффициент развертки: 500 пс/дел~1000 с/дел
- Максимальная скорость регистрации: 600 000 осциллограмм в секунду
- Генератор сигналов 50 МГц
- Декодирование протоколов RS-232, I2C, SPI (опция); CAN (опция)
- Типы развертки: авто, норм, однократный
- Дополнительный внешний вход синхронизации (External)
- Интерполяция sin(x)/x, режим растяжки окна (ZOOM)
- Автоматические измерения 28 параметров
- Встроенный частотомер
- Курсорные измерения (ΔU, Δt)
- Математические функции: сложение, вычитание, умножение, деление, FFT
- Технология Xvisual
- Сенсорный дисплей: цветной LCD 800x600, диагональ 26 см
- Интерфейсы: USB device, USB host, LAN, PictBridge
Технические характеристики
| Максимальная частота, МГц | 500 |
| Скорость регистрации, осц/сек. | 600 000 |
| Количество каналов | 2 |
| Частота дискретизации, ГГц | 5 |
| Чувствительность |
1 мВ/дел~1 В/дел, 1 мВ/дел~10 В/дел |
| Коэффициент развертки |
500 нс/дел~1000 с/дел |
| Максимальная глубина памяти, М | 400 |
| Дисплей, см | 26 |
| Интерфейсы |
USB-host, USB-devices, LAN, PictBridge, VGA |
| Декодирование протоколов |
I2C (опция), SPI (опция), CAN (опция), RS232/UART (опция) |
| Серия |
TAO3000 (Owon) |
| Доп. характеристики |
Генератор, сенсорный дисплей |
