Описание

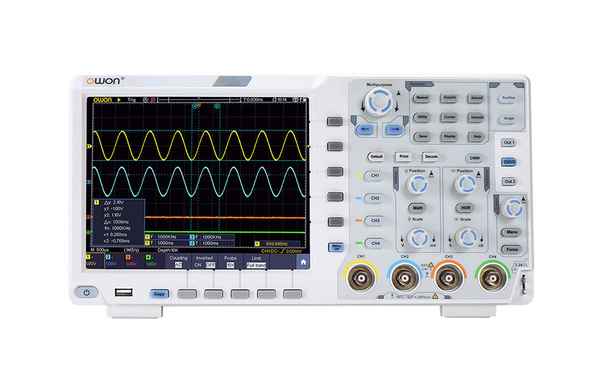

XDS3204AE ("E" - сокращение от "Econom" - это облегченное, с точки зрения отсутствия некоторых функциональных возможностей исполнение базовой модели прибора XDS3104 (без встроенных аппаратных технических элементов: VGA-порта, встроенного генератора, модуля Wi-Fi), но с увеличенным значением до 200 МГц верхнего предела полосы пропускания и использовани)ем встроенного АЦП с разрешением 14 бит, (вместо стандартного варианта - в 8 бит), для получения более четкого изображения формы сигнала на экране прибора.
Таким образом, аппаратное исполнение осциллографа XDS3204AE занимает волне достойное место в подгруппе 4-х канальных приборов, с встроенным АЦП с разрядностью 14 bit, в общей линейке бюджетных, цифровых осциллографов XDS3000. Все остальные значения важнейших технических параметров прибора XDS3204AE совпадает с базовым устройством XDS3104.
Прибор XDS3204AE относится к классу многофункциональных осциллографов и предлагает пользователю измерительные возможности следующих устройств:
- цифровой запоминающий осциллограф с полосой до 200 МГц;
- частотомер;
- цифровой мультиметр;
- анализатор сигналов цифровых протоколов: RS-232, I2C, SPI (опция), CAN (опция).
Осциллограф XDS3204AE обладает большой глубиной памяти, ультра широким динамическим диапазоном, значительным по величине коэффициентом захвата сигнала и всевозможными функциями запуска.
Технические характеристики
| Параметр | Значение |
| Каналы | 4 аналоговых + порт EXT для внешнего запуска |
| Полоса пропускания | 200 МГц |
| АЦП | 14 бит |
| Частота дискретизации максимальная | 1 Гвыб/с |
| Скорость захвата | 70000 сигналов/с |
| Глубина памяти максимальная | 40 М точек |
| Коэффициент горизонта развертки | 1 нс/дел...1000 с/дел |
| Функция записи в реальном времени | есть |
| Функция воспроизведения | есть |
| Функция непрерывной записи | есть |
| Функция анализа | есть |
| Низкий уровень шума | есть |
| Диапазон коэффициента вертикального отклонения | 1 мВ/дел...10 В/дел |
| Батарейное питание | опция |
| Отображение сигнала | 256 уровней яркости |
| Дисплей | 8-ми дюймовый ЖК цветной дисплей c разрешением 800 x 600 |
| Возможность автоматической настройки отображения осциллограммы сигнала (Auto) | есть |
| До 16 видов запуска, включая запуск по различным протоколам | есть |
| Автоматическое измерение 28 параметров сигнала, присутствует функция статистики измерений | есть |
| Функция осуществления различных математических операций с сигналами | есть |
| Порты в стандартной комплектации | USB Device, USB Host, LAN |
| Поддержка USB-накопителей и PictBridge-совместимых принтеров | есть |
| Поддержка системы команд дистанционного управления SCPI и LabVIEW | есть |
