Описание

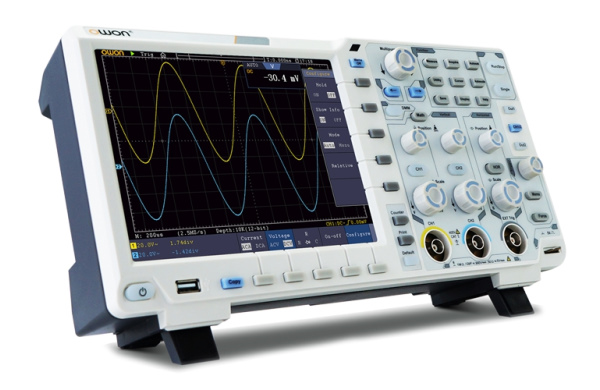

Аппаратное исполнение прибора XDS3102AVAG22-C-2-S-R — это специальная модификация многофункционального цифрового осциллографа высокого разрешения на основе АЦП-12 бит.
Кроме аналого-цифрового преобразователя с большим разрешением (12 бит против стандартного 8-бит, обозначение — буква "A" после цифрового кода модели "3102", является сокращением от слова "Advantage"), аппаратная версия исполнения осциллографа XDS3102AVAG22-C-2-S-R содержит следующие дополнительные аппаратные и программные блоки:
- встроенный VGA-интерфейс (буква "V" в идентификаторе);
- встроенный 2-х канальный генератор сигналов до 25 МГц (обозначение "AG22" в идентификаторе);
- 4 предустановленные опции декодирования сигналов цифровых шин:
- шина CAN (буква "C");
- шина I2C (цифра "2");
- шина RS-232 (буква "S");
- шина SPI (буква "R").
Остальные технические характеристики исполнения осциллографа XDS3102AVAG22-C-2-S-R совпадают с параметрами базовой модели XDS3102A.
Особенности
- каналы: 2 аналоговых + порт EXT для внешнего запуска;
- полоса пропускания: до 100 МГц:
- частота дискретизации максимальная: 1 Гвыб/сек;
- скорость захвата: 75 000 осциллограмм в секунду;
- глубина памяти максимальная: 40 М точек;
- функция записи в реальном времени, функция воспроизведения, функция непрерывной записи, функция анализа;
- низкий уровень шума, диапазон коэффициента вертикального отклонения 1 мВ/дел - 10 В/дел;
- батарейное питание (опция);
- 256 уровней яркости отображения сигнала;
- восьмидюймовый ЖК цветной дисплей c разрешением 800x600 пикселей;
- возможность автоматической настройки отображения осциллограммы сигнала (Auto);
- до 16 видов запуска, включая запуск по различным протоколам;
- автоматическое измерение 28 параметров сигнала, присутствует функция статистики измерений;
- функция осуществления различных математических операций с сигналами;
- порты в стандартной комплектации включают: USB Device, USB Host, LAN;
- поддержка USB-накопителей и PictBridge-совместимых принтеров;
- поддержка системы команд дистанционного управления SCPI и LabVIEW.
Технические характеристики
| Параметр | Значение |
| Количество каналов | 2 аналоговых + порт EXT для внешнего запуска |
| Полоса пропускания | до 100 МГц |
| Частота дискретизации максимальная | 1 Гвыб/сек |
| Скорость захвата | 75 000 осциллограмм в секунду |
| Глубина памяти максимальная | 40 М точек |
| Функция записи в реальном времени | есть |
| Функция воспроизведения | есть |
| Функция непрерывной записи | есть |
| Функция анализа | есть |
| Уровень шума | низкий |
| Диапазон коэффициента вертикального отклонения | 1 мВ/дел - 10 В/дел |
| Батарейное питание | опция |
| Уровни яркости отображения сигнала | 256 уровней |
| Дисплей | восьмидюймовый ЖК цветной дисплей c разрешением 800x600 пикселей |
| Возможность автоматической настройки отображения осциллограммы сигнала | есть, Auto |
| Виды запуска | до 16 видов запуска, включая запуск по различным протоколам |
| Параметры сигнала | автоматическое измерение 28 параметров сигнала, присутствует функция статистики измерений |
| Функция осуществления различных математических операций с сигналами | есть |
| Порты в стандартной комплектации | USB Device, USB Host, LAN |
| Поддержка USB-накопителей и PictBridge-совместимых принтеров | есть |
| Поддержка системы команд дистанционного управления SCPI и LabVIEW | есть |
