Описание

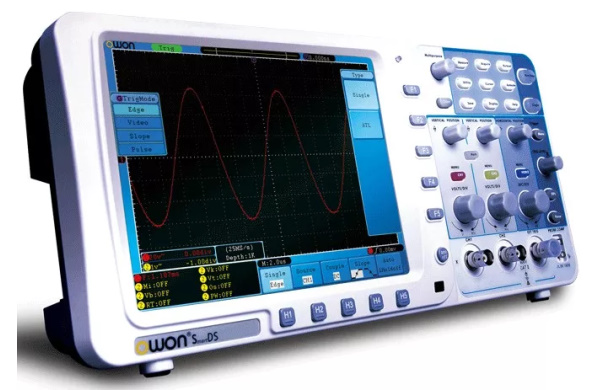

Цифровой осциллограф бюджетного ценового класса в варианте исполнения SDS8302V - это модернизированный вариант прибора SDS7302 с одинаковой верхней границей полосы пропускания по частоте - до 300 МГц, но с более высокими показателями по частоте дискретизации в реальном времени, как при работе только одного канала, так и при синхронной работе 2-х каналов одновременно.
Индекс "V" в названии осциллографа OWON SDS8302V - означает наличие встроенного VGA-интерфейса.
Максимально возможная частота дискретизации осциллографа в исполнении SDS8302V равна:
- 1,25 Гвыб/с при работе 2-х каналов одновременно;
- 2,5 Гвыб/с - при работе только 1-го канала.
Осциллограф SDS8302V имеет максимальную длину записи в каждом канале равную:
- 10М (10 миллионов) точек на канал, при работе с частотой дискретизации до 500 Мвыб/с, (как при работе одного, так и двух каналов вместе);
- 10К (10 тысяч) точек на канал, при частоте дискретизации: до 2 Гвыб/с (работа 1-го канала), или до 1 Гвыб/с (работа 2-х каналов вместе).
Конструкцией осциллографа SDS8302V предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.
В приборе SDS8302V установлен цветной TFT-дисплеей высокого разрешения (800*600 пикселей) с диагональю 20 см.
Осциллограф SDS8302V обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».
Осциллограф SDS8302V способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.
Функционал
Осциллограф SDS8302V способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.
Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.
Технические характеристики
| Параметр | Значение |
| Полоса пропускания | до 300 МГц |
| Количество каналов | 2 аналоговых + внешний запуск |
| Максимальная дискретизация в реальном времени | до 2 ГГц (режим работы - 1 канал) |
| Глубина памяти максимальная | 10М |
| Разрешение АЦП | 8 бит |
| Чувствительность осциллографа | 2 мВ/дел...10 В/дел |
| Сохранение во внутреннюю память | 15 осциллограмм (запись/чтение) |
| Сбор данных | выборка, пиковый детектор, усреднение |
| Синхронизация | по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов |
| Типы развертки | автоматический, нормальный, однократный |
| Дополнительный внешний вход синхронизации | external |
| Интерполяция sin(x)/x, режим растяжки окна | zoom |
| Автоматические измерения | 20 параметров |
| Частотомер | встроенный |
| Курсорные измерения | ΔU, Δt |
| Математические функции | сложение, вычитание, умножение, деление, FFT |
| Дисплей | цветной TFT 800 × 600, диагональ: 20 см |
| Интерфейсы | USB (сохранение данных на внешний flash-носитель), встроенный VGA |
| Габариты | 340 × 155 × 70 мм |
| Масса | 1,82 кг |
| Батарейное питание | опция |
Комплект поставки
| № | Наименование | Количество |
| 1 | Осциллограф цифровой SDS8302V | 1 |
| 2 | Кабель USB | 1 |
| 3 | Шнур электропитания | 1 |
| 4 | Компакт-диск (программа обмена данными) | 1 |
| 5 | Пассивный пробник-щуп | 2 |
| 6 | Инструкция по эксплуатации | 1 |
