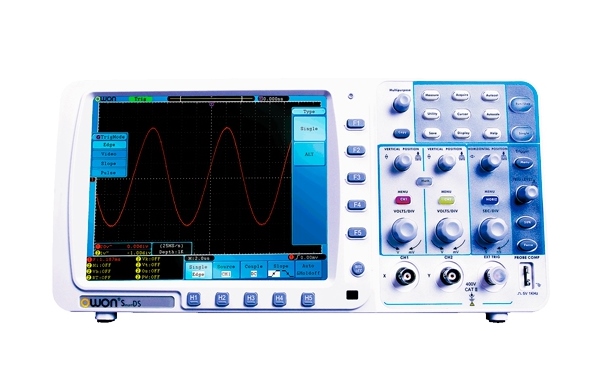

Прибор OWON SDS7072V - цифровой 2-х канальный осциллограф бюджетного ценового класса, с полосой пропускания до 100 МГц.
Осциллограф OWON SDS7072V имеет максимальную длину записи в каждом канале равную 10М (10 миллионов) точкам. Частота дискретизации 500 Мвыб/сек при работе 2-х каналов одновременно. Максимальная дискретизация 1 Гвыб/сек - при работе 1-го канала.
Конструкцией осциллографа OWON SDS7072V предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.
В приборе OWON SDS7072V установлен цветной TFT-дисплеей высокого разрешения (800*600 пикселей) с диагональю 20 см.
Осциллограф OWON SDS7072V обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».
Осциллограф OWON SDS7072V способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.
Функционал
Осциллограф OWON SDS7072V способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.
Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.
Основные технические характеристики
- Полоса пропускания: 70 МГц;
- Количество каналов: 2 аналоговых;
- Дискретизация в реальном времени: 1 ГГц (режим работы - 1 канал);
- Глубина памяти 10M точек
- Разрешение АЦП: 8 бит.
- Чувствительность осциллографа: 2 мВ/дел - 10 В/дел
- Сохранение во внутреннюю память: 15 осциллограмм (запись/чтение)
- Сбор данных: выборка, пиковый детектор, усреднение
- Синхронизация: по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов
- Типы развертки: авто, норм, однократный
- Дополнительный внешний вход синхронизации (External)
- Интерполяция sin(x)/x, режим растяжки окна (ZOOM)
- Автоматические измерения 20 параметров, встроенный частотомер Курсорные измерения (ΔU, Δt)
- Математические функции: сложение, вычитание, умножение, деление, FFT
- Дисплей: цветной TFT 800×600, диагональ: 20 см
- Интерфейсы: USB (сохранение данных на внешний flash-носитель), встроенный VGA Габариты: 340×155×70 (мм), масса 1,82 кг
- Батарейное питание (опция).
Комплект поставки
- Осциллограф OWON SDS7072V -1 шт.
- Инструкция по эксплуатации;
- Кабель USB 1 шт.;
- Шнур электропитания 1 шт.;
- Компакт-диск (программа обмена данными) 1 шт.;
- Пассивные пробники-щупы 2 шт.
