Описание

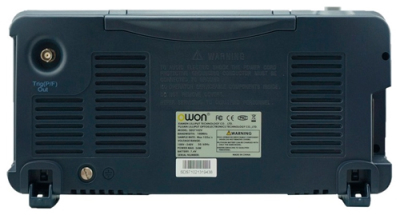

Прибор SDS7072 — цифровой 2-х канальный осциллограф бюджетного ценового класса, с полосой пропускания до 100 МГц.
Осциллограф SDS7072 имеет максимальную длину записи в каждом канале равную 10М (10 миллионов) точкам. Частота дискретизации 500 Мвыб/сек при работе двух каналов одновременно. Максимальная дискретизация 1 Гвыб/сек — при работе одного канала.
Конструкцией осциллографа SDS7072 предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.
В приборе SDS7072 установлен цветной TFT-дисплеей высокого разрешения (800*600 пикселей) с диагональю 20 см.
Осциллограф SDS7072 обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».
Осциллограф SDS7072 способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.
Функционал
Осциллограф SDS7072 способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.
Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.
Технические характеристики
| Параметр | Значение |
| Полоса пропускания | 70 МГц |
| Количество каналов | 2 аналоговых |
| Дискретизация в реальном времени | 1 ГГц (режим работы - 1 канал) |
| Глубина памяти | 10M точек |
| Разрешение АЦП | 8 бит |
| Чувствительность осциллографа | 2 мВ/дел - 10 В/дел |
| Сохранение во внутреннюю память | 15 осциллограмм (запись/чтение) |
| Сбор данных | выборка, пиковый детектор, усреднение |
| Синхронизация | по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов |
| Типы развертки | авто, норм, однократный |
| Дополнительный внешний вход синхронизации (External) | есть |
| Интерполяция sin(x)/x | есть |
| Режим растяжки окна (ZOOM) | есть |
| Автоматические измерения | 20 параметров |
| Частотомер | встроенный |
| Курсорные измерения (ΔU, Δt) | есть |
| Математические функции | сложение, вычитание, умножение, деление, FFT |
| Дисплей | цветной TFT 800×600, диагональ 20 см |
| Интерфейсы | USB (сохранение данных на внешний flash-носитель) |
| Габариты | 340×155×70 мм |
| Масса | 1,82 кг |
| Батарейное питание | опция |
Комплект поставки
| № | Наименование | Количество |
| 1 | Осциллограф цифровой SDS5052EV | 1 |
| 2 | Пассивный пробник-щуп | 2 |
| 3 | Компакт-диск (программа обмена данными) | 1 |
| 4 | Шнур электропитания | 1 |
| 5 | Кабель USB | 1 |
| 6 | Руководство по эксплуатации | 1 |
