Описание

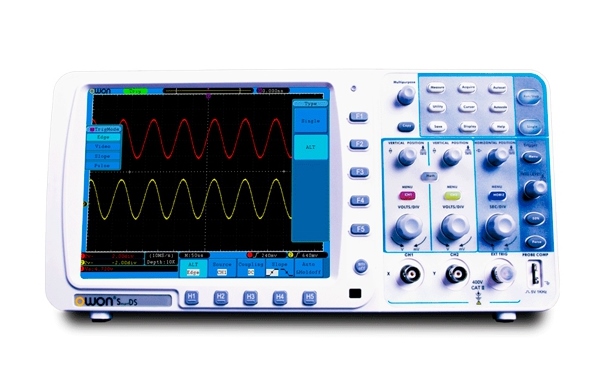

Прибор SDS6062V - цифровой 2-х канальный осциллограф бюджетного ценового класса, с полосой пропускания до 60 МГц.
Модификация осциллографа SDS6062V выполнена с глубиной памяти 10М точек/канал (опция, стандартно 100К точек/канал). Данное значение этого параметра выгодно отличает исполнение прибора SDS6062V от значения в 10К точек/канал, характерного для более экономичного варианта - SDS6062E ( с символом "E" в названии модели).
Частота дискретизации 250 Мвыб/с при работе 2-х каналов одновременно. Максимальная дискретизация 500 Мвыб/с - при работе 1-го канала. Конструкцией осциллографа SDS6062V предусмотрена возможность автоматического выбора шкалы. Корпус устройства имеет интеллектуальное исполнение толщиной семь сантиметров.
В приборе SDS6062V установлен цветной TFT-дисплеей высокого разрешения (800*600 пикселей) с диагональю 20 см.
Осциллограф SDS6062V обладает встроенной функцией быстрого преобразования Фурье для проведения измерений в частотной области входного сигнала. В наличии допусковая функция «Годен/не годен».

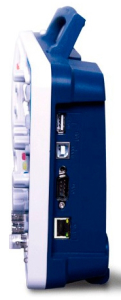

Осциллограф SDS6062V способен записывать и впоследствии воспроизводить осциллограммы. Обмен сведений по интерфейсу USB обеспечивается специальными портами. Устройство имеет русифицированный экранный интерфейс.
Функционал
Осциллограф SDS6062V способен проводить курсорные измерения, в частности определять разность потенциалов и временной интервал между курсорами. Доступно двадцать три вида автоматических измерений.
Пользователь также может проводить математические операции над осциллограммами, а именно сложение, вычитание, умножение, деление и быстрое преобразование Фурье. До пятнадцати осциллограмм можно сохранить. Типичная частота тестового сигнала составляет один килогерц.
Технические характеристики

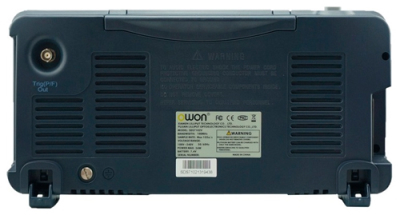

| Параметр | Значение |
| Полоса пропускания | 60 МГц |
| Количество каналов | 2 аналоговых + 1 для внешнего запуска |
| Дискретизация в реальном времени | 500 МГц (режим работы - 1 канал) |
| Глубина памяти стандартно | 10М |
| Разрешение АЦП | 8 бит |
| Встроенный видеовыход | VGA |
| Чувствительность осциллографа | 2 мВ/дел...10 В/дел |
| Сохранение во внутреннюю память | 15 осциллограмм (запись/чтение) |
| Сбор данных | выборка, пиковый детектор, усреднение |
| Синхронизация | по фронту, по видео (PAL, SECAM, NTSC- поле/строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов |
| Типы развертки | автоматический, нормальный, однократный |
| Дополнительный внешний вход синхронизации | external |
| Интерполяция sin(x)/x, режим растяжки окна | zoom |
| Автоматические измерения | 20 параметров |
| Частотомер | встроенный |
| Курсорные измерения | есть |
| Математические функции | сложение, вычитание, умножение, деление, FFT |
| Дисплей | цветной TFT 800 × 600, диагональ: 20 см |
| Интерфейсы | USB (сохранение данных на внешний flash-носитель) |
| Габариты | 348 × 170 × 79 мм |
| Масса | 1,5 кг |
| Батарейное питание | опция |
Сравнительные характеристики осциллографов
| Параметр | SDS6062V | SDS6062E | SDS6062EV |
| Максимальная частота | 60 МГц | 60 МГц | 60 МГц |
| Количество каналов | 2 | 2 | 2 |
| Частота дискретизации | 0,5 ГГц | 0,5 ГГц | 0,5 ГГц |
| Чувствительность | 2 мВ/дел ~ 10 В/дел | 2 мВ/дел ~ 10 В/дел | 2 мВ/дел ~ 10 В/дел |
| Коэффициент развертки | 5 нс/дел ~ 100 с/дел | 5 нс/дел ~ 100 с/дел | 5 нс/дел ~ 100 с/дел |
| Максимальная глубина памяти | 10 М | 1 М | 1 М |
| Дисплей | 20 см | 20 см | 20 см |
| Интерфейсы | VGA, USB-host, USB-device, LAN | USB-host, USB-device, LAN | VGA, USB-host, USB-device, LAN |
| Серия | SDS (Owon) | SDS-E (Owon) | SDS-E (Owon) |
| Дополнительные характеристики | батарейный отсек | - | - |
Комплект поставки
| № | Наименование | Количество |
| 1 | Осциллограф цифровой | 1 |
| 2 | Кабель USB | 1 |
| 3 | Шнур электропитания | 1 |
| 4 | Компакт-диск (программа обмена данными) | 1 |
| 5 | Пассивный пробник-щуп | 2 |
| 6 | Инструкция по эксплуатации | 1 |
