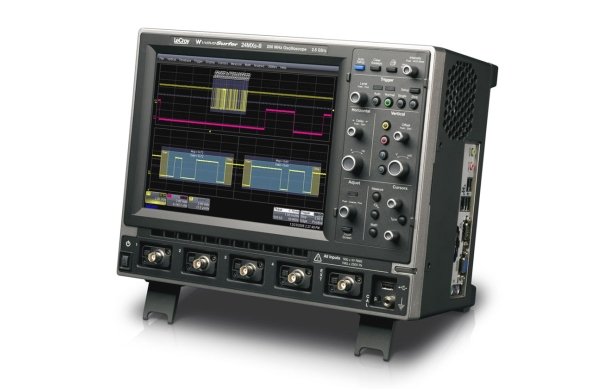

Цифровой осциллограф LeCroy WaveSurfer 44MXs-B |
|||||
WaveScan™ – передовой режим поиска
|
Большое время записи
|
WaveStream™ режим квазианалогового отображения
|
Скорость обработки и быстрый отклик
|
Разработка и отладка встроенных контроллеров
|
||
Простота сенсорного экрана
|
Высокоомные активные пробники серии ZS
|
Модель | Кол-во каналов |
Полоса пропускания |
Частота дискретизации на канал / при объедин. |
Память на канал / при объедин. |
|
WaveSurfer MSO 104MXs-B | 4 (+ 18 цифровых) | 1 ГГц | 5 ГГц / 10 ГГц | 16 Мбайт / 32 Мбайт | |
WaveSurfer MSO 64MXs-B | 4 (+ 18 цифровых) | 600 МГц | 5 ГГц / 10 ГГц | 16 Мбайт / 32 Мбайт | |
WaveSurfer MSO 44MXs-B | 4 (+ 18 цифровых) | 400 МГц | 5 ГГц | 16 Мбайт / 32 Мбайт | |
WaveSurfer 104MXs-B | 4 канала | 1 ГГц | 5 ГГц / 10 ГГц | 16 Мбайт / 32 Мбайт | |
WaveSurfer 64MXs-B | 4 канала | 600 МГц | 5 ГГц / 10 ГГц | 16 Мбайт / 32 Мбайт | |
WaveSurfer 62MXs-B | 2 канала | 600 МГц | 5 ГГц / 10 ГГц | 16 Мбайт / 32 Мбайт | |
WaveSurfer 44MXs-B | 4 канала | 400 МГц | 5 ГГц | 16 Мбайт / 32 Мбайт | |
WaveSurfer 42MXs-B | 2 канала | 400 МГц | 5 ГГц | 16 Мбайт / 32 Мбайт | |
WaveSurfer 24MXs-B | 4 канала | 200 МГц | 2,5 ГГц | 16 Мбайт / 32 Мбайт |
Интуитивно понятный пользовательский интерфейс для быстрого поиска ошибок Новые осциллографы WaveSurfer МXs-В делают ежедневное тестирование быстрее и легче. Интуитивно понятный пользовательский интерфейс (в том числе и русскоязычный) и очень удобная передняя панель делает включение функций, режимов измерений простым и легким. Интерфейс разработан таким образом, что доступ к наиболее используемым функциям управления осуществляется всего одним нажатием. • Всего 15 см в глубину Самый эффективный лабораторный осциллограф с полосой пропускания от 200 МГц до 1 ГГц на базе открытой платформы. • Многоязычный пользовательский интерфейс Выберите русский язык или один из 10 других доступных языков. Локализуется в том числе и передняя панель управления. • Высококонтрастный, цветной дисплей с диагональю 26 см Вы больше никогда не будете использовать снова осциллограф с маленьким экраном. Широкий угол обзора облегчает просмотр. • Регуляторы с нажатием Регуляторы обеспечивают настройку, но нажатие на них меняет дальнейшую функциональность. Нажмите на регулятор уровня синхронизации и осциллограф выберет оптимальный уровень для установки стабильного изображения. Нажмите регулятор смещения и осциллограф установит нулевое смещение и разместит сигнал в центре шкалы. Нажмите на регуляторы растяжки и переустановите коэффициент масштабирования. Легко и интуитивно. • Ручки управления масштабированием Четыре специализированные кнопки облегчают управление масштабированием, в том числе в режиме математики, без раскрытия меню. • Режим WaveStream™ просмотр в аналоговом режиме Удобное и полезное дополнение к 26 см дисплею и традиционной для LeCroy длинной памяти. Данный режим обеспечивает живую, квазианалоговую развёртку, похожую на свечение люминофора. Есть возможность быстрой настройки интенсивности развёртки с передней панели или переключения между режимом WaveStream и режимом реального времени. • Специализированные кнопки курсора Выберите тип курсора, переместите его на сигнал и считывайте результаты измерений, не открывая меню. • Сенсорный экран со встроенным стило Удобный интерактивный пользовательский интерфейс еще легче использовать со встроенным стило. • Документирование и общие ресурсы: • запись на встроенный жесткий диск • запись на сетевой диск • отправка по E-mail • печать на принтере • использование USB-устройств • в стандартной комплектации 10/100/1000Base-T Ethernet WAVESCAN™ – РАСШИРЕННЫЙ ПОИСК В ОСЦИЛЛОГРАФАХ LECROY WaveScan даёт возможность локализации невидимых событий даже при однократном запуске (то есть захват и поиск) или сканирование по множественным запускам развёртки за длительный период времени. Выбирайте условия поиска более чем из 20 вариантов (частота время нарастания/спада, ранты, скважность и пр.), задавайте условия поиска и начинайте сканирование. Условия поиска WaveScan основаны на измерении параметров захваченного сигнала, и не копируют аппаратные условия синхронизации, поэтому возможности WaveScan гораздо шире. Например, ни один из осциллографов пока не имеет настроек синхронизации «по частоте», режим WaveScan осуществляет поиск по условиям частоты и может быстро сканировать их. Это позволяет накапливать данные о невидимых событиях, имеющих очень большие периоды повторения – часы и дни. При накоплении статистики, WaveScan использует всю мощь и скорость обработки осциллографа LeCroy. Потоковая архитектура X-Stream II быстро сканирует миллионы событий и ищет заданные условия, и делает это гораздо быстрее и эффективнее, чем осциллографы других производителей. WAVESTREAM™ РЕЖИМ КВАЗИАНАЛОГОВОГО ОТОБРАЖЕНИЯ Режим WaveStream обеспечивает яркое и четкое отображение сигнала с 256 уровнями и быстрым обновлением экрана близким к отображению сигнала на аналоговом осциллографе. WaveStream является наиболее полезным при наблюдении сигналов, имеющих джиттер, содержащих аномалии, для предварительного просмотра сигналов перед использованием интеллектуальной синхронизации или режима поиска редких событий WaveScan. В режиме WaveStream частота дискретизации составляет 10 Гвыб/с, и это в 5 раз больше, чем в других осциллографах при переключении в режим быстрого сбора информации. Это даёт прекрасную возможность регистрировать глитчи или ранты. WaveStream облегчает понимание джиттера фронтов сигнала или глазковых диаграмм. Также WaveStream является прекрасным сочетанием возможностей однократного запуска и дискретизации в реальном масштабе времени. Необходимо только осуществить захват в режиме WaveStream, переключиться в режим просмотра или растяжки, и вернуться обратно в режим WaveStream. LABNOTEBOOK™ УНИКАЛЬНЫЙ ИНСТРУМЕНТ ДОКУМЕНТИРОВАНИЯ И СОЗДАНИЯ ОТЧЕТОВ Приложение «Моя записная книжка» помогает создавать и сохранять отчеты, формировать примечания, документирующие результаты работы. Сохранение отображаемых осциллограмм и настроек осциллографа - все это обеспечивает «Моя записная книжка», избавляя от необходимости использовать вспомогательные меню для записи каждого из этих файлов по отдельности. Экранные копии при помощи стило могут быть вручную оперативно дополнены текстовыми примечаниями, которые интегрируются в отчёт. |
Осциллографы смешанных сигналов MSO Xs-B WaveSurfer MSO 44МXs-В, MSO 64МXs-В, MSO 104МXs-В. Комплект WaveSurfer MSO состоит из осциллографа WaveSurfer MXs-В и логического пробника MS-250. Осциллографы смешанных сигналов (MSO) являются идеальным средством для проектирования и отладки современных встроенных систем, которые обеспечивают единственный способ одновременного наблюдения аналоговых и цифровых сигналов, а также сигналов последовательных низкочастотных шин на одном осциллографе в режиме реального времени. Разработчики встроенных систем должны наблюдать сигналы в таких устройств, как микроконтроллеры, цифровые преобразователи сигналов, ПЛИС, АЦП и ЦАП с гарантией того, что осциллограф обеспечивает надежную синхронизацию по времени различных процессов. Представление цифровых сигналов, не имеющее себе равных Серия модулей MS предлагает непревзойденное отображение цифровое сигналов посредством двух модулей MS-500 и MS-250. Разработанный для захвата длинных высокочастотных последовательностей цифровых сигналов, модуль MS-500 имеет максимальную частоту входного сигнала 500 МГц, в то время как другие осциллографы смешанных сигналов ограничены частотой 250 МГц. Длинная память, до 50 Мб на каждый цифровой канал, позволяет захватывать сигналы на промежутке времени в 25 миллисекунд при частоте дискретизации 2 Гвыб/с. Модуль MS-500 поддерживает до 36 логических каналов, что вполне достаточно для контроля шин данных, адреса, управления и низкоскоростных последовательных шин. MS-500 прекрасно подходит для отладки встроенных 16-разрядных и 32-разрядных микроконтроллеров. Модуль MS-250 идеально подходит для отладки 8-разрядных микроконтроллеров, имеющих низкоскоростные цифровые сигналы. Имея максимальную частоту входного сигнала 250 МГц, 18 логических каналов и длину памяти 10 Мб на каждый канал, модуль MS-250 обеспечивает полный набор инструментов для тестирования встроенных систем. Сохранение возможностей отображения аналоговых сигналов Широкие возможности модулей MSO интегрированы в оболочку осциллографа WaveSurfer MXs-B, что даёт непревзойденные возможности отображения обоих типов сигналов – аналоговых и цифровых. Полоса пропускания до 1 ГГц, частота дискретизации до 10 Гвыб/с, доступная память до 25 Мб и широкий набор математических и измерительных функций, режимов синхронизации делает открытую платформу осциллографов LeCroy еще более мощной и универсальной. Большой (26 см), сенсорный, высококонтрастный дисплей позволяет легко просматривать одновременно все аналоговые и цифровые сигналы. ПОЛНЫЙ НАБОР СРЕДСТВ ДЛЯ ИЗУЧЕНИЯ СМЕШАННЫХ СИГНАЛОВ Лучшее тестирование сигналов низкочастотных шин Тестирование сигналов низкочастотных шин является важнейшей частью разработки и отладки встроенных систем. Возможность быстрого определения и локализации специфических событий шины является важным условием эффективного тестирования. Уникальное цветовое наложение декодированной информации на исходный сигнал, мощная и гибкая система логической синхронизации, базовые возможности модулей MS – все это обеспечивает захват всего важного потока данных шин системы, а также легкое отображение данных шин I2C, SPI, UART, RS-232 и LIN. Аналоговая, логическая и смешанная синхронизации Все осциллографы LeCroy имеют расширенный набор интеллектуальных видов синхронизации, предназначенных для захвата широкого диапазона аналоговых сигналов. Модули MS еще больше увеличивают их возможности, добавляя смешанные аналого-цифровые шаблоны синхронизации, аналого-цифровые условия синхронизации и возможности выделить любой цифровой канал, как источник аналоговой синхронизации. Простые в использовании измерительные функции Автоматические и курсорные измерения параметров важны для любого осциллографа. При использовании модулей серии MS измерения параметров цифровых каналов производятся так же, как и аналоговых сигналов. Результаты курсорных измерений логических каналов, представленные в шестнадцатеричном коде HEX, отображаются во временной области как для одного канала, так и для двух цифровых каналов, или между аналоговым и цифровым каналом. ПРОНИКНУТЬ В СУТЬ ВСТРОЕННОЙ СИСТЕМЫ Дисплей осциллографа смешанных сигналов – это ваши глаза для проникновения вглубь встроенной системы и просмотра аналоговых, цифровых сигналов и данных шин. Большой (26 см), сенсорный, высококонтрастный дисплей позволяет легко просматривать детали сигнала, даже когда на экране одновременно отображаются все 4 аналоговых канала и 18 логических каналов. • Синхронизация и декодирование данных низкоскоростных шин: I2C, SPI, UART, RS-232 и LIN. Для более легкой идентификации данные представляются как уникальное цветовое наложение декодированной информации на исходный сигнал. Масштабирование позволяет увидеть больше таких данных, как бит-структура декодирования. Встроенная поисковая система легко сканирует сообщения с заданными данными. • Используйте курсоры для считывания данных в шестнадцатеричном формате (HEX) или измерения временных параметров. • Автоматические измерения параметров: период, частоту, скважность можно проводить на всех цифровых каналах. Использование статистики или построение гистограмм добавит детализации к результатам измерений. • Аналоговая полоса пропускания и частота дискретизации зависит только от типа используемого осциллографа. • Длина памяти цифровых каналов до 10 Мб обеспечивает очень длинную запись на всех цифровых каналах с частотой дискретизации до 1 Гвыб/с. • Длинная память аналоговых каналов осциллографа позволяет осуществить запись более «длинных» участков сигнала с поддержкой высокой частоты дискретизации для сигналов с быстрыми фронтами. • Совмещенная аналого-цифровая синхронизация. Простая установка смешанного шаблона с использованием любой комбинации 4 аналоговых и 18 цифровых каналов. • Частота дискретизации цифровых каналов до 1 Гвыб/с ИЗМЕРЕНИЯ И ОТЛАДКА НИЗКОСКОРОСТНЫХ ШИН Полный набор условий синхронизации для шин I2C, SPI, UART, RS-232, LIN, CAN и FlexRay™ Быстрое и легкое обнаружение специфических событий в данных, передаваемых по шине встроенного контроллера, позволяет ускорить отладку устройств. Задайте условия синхронизации в двоичном или шестнадцатеричном коде (символьный для шины CAN). Используйте модули MS-500 или MS-250 для захвата данных на шинах, сохраняя отображение аналоговых каналов для других событий. Синхронизация по заданным условиям данных при считывании длинных последовательностей с ППЗУ или шины I2C. Сохраняйте полный контроль над отладкой вашего устройства и завершите его быстрее. Широкий набор условий синхронизации Полный набор условий для регистрации специфических событий на шине. Используйте синхронизацию по условиям данных шин I2C, CAN, FlexRay™, UART, RS-232 или LIN для выбора диапазона синхронизации по данным, а не только одного условия. Часто шины I2C используют передачу данных по заданному адресу для доступа к конкретному чипу ЭСППЗУ. Синхронизация по условиям данных позволяет синхронизироваться в диапазоне данных, что соответствует режимам записи или чтения по заданному адресу при передаче блоков данных в ЭСППЗУ. Синхронизация по условиям данных помогает проводить мониторинг данных поступающих от датчиков, содержащих АЦП. Кроме того возможно проводить синхронизацию по значению данных, находящихся вне заданного диапазона. В обоих случаях измерения становятся достаточно простой задачей. Интуитивно понятное цветовое наложение при декодировании Усовершенствованные программные алгоритмы декодирования раскладывают исходную форму сигнала в двоичный, шестнадцатеричный или ASCII код, а затем накладывают эту декодированную информацию на исходный сигнал. Различные секции протокола имеют различную цветовую окраску, облегчающую визуальную идентификацию при просмотре. Таблица декодирования и просмотр с масштабированием Трансформируйте Ваш осциллограф в анализатор протоколов передачи данных, используя отображение таблицы декодирования. Создайте собственную настройку таблицы, или экспортируйте таблицу в файл Excel. Коснитесь на сенсорном экране нужной строки, и автоматически произойдёт её масштабирование. В процессе сбора информации просматривайте только данные с заданными адресами или условиями данных. |
ОПЦИИ СИНХРОНИЗАЦИИ И ДЕКОДИРОВАНИЯ ПРОТОКОЛОВ ПОСЛЕДОВАТЕЛЬНОЙ ПЕРЕДАЧИ ДАННЫХ | |
WSXs-1553 TD | Пакет для синхронизации и декодирования протоколов MIL-STD-1553 |
WSXS-ARINC429BUS DSYMBOLIC | Опция декодирования шины ARINC 429 |
WSXs-AudioBus TD | Пакет для синхронизации и декодирования протоколов шины AudioBus |
WSXS-AUTO | Пакет для синхронизации и декодирования протоколов CAN, LIN, FlexRay |
WSXs-CANbus TD | Пакет для синхронизации и декодирования протоколов шины CAN |
WSXs-DIGRF3GBUS D | Пакет для декодирования протокола шины DigRF 3G |
WSXS-DIGRFV4BUS D |
Пакет для декодирования протокола шины DigRF 4G |
WSXS-DPHYBUS D | Опция декодирования сигналов MIPI D-PHY, CSI-2, DSI |
WSXS-EMB | Пакет для синхронизации и декодирования протоколов I2C, SPI, UART-RS-232 |
WSXS-ENETBUS D | ENET Bus Decode Option for WaveSurfer Xs |
WSXS-FLEXRAYBUS TD | Пакет для синхронизации и декодирования протоколов шины FlexRay |
WSXs-I2Cbus TD | Пакет для синхронизации и декодирования протоколов шины I2C |
WSXs-LINbus TD | Опция синхронизации и декодирования сигналов протокола LIN 1.3, 2.x, J2602 |
WSXS-MANCHESTERBUS D | Manchester Bus Decode Option for WaveSurfer Xs |
WSXS-NRZBUS D | NRZ Bus Decode Option for WaveSurfer Xs |
WSXS-SENTBUS D | SENT Bus Decode Option for WaveSurfer Xs |
WSXs-SPIbus TD | Пакет для синхронизации и декодирования протоколов шины SPI |
WSXs-UART-RS232bus TD | Опция синхронизации и декодирования сигналов по шине RS232 |
WSXS-USB2BUS D | Пакет для декодирования протоколов шины USB 2.0 |
WSXS-USB2-HSICBUS D | Опция декодирования USB протоколов |
WSXS-PWR | Пакет для измерения и анализа мощности |
ЛОГИЧЕСКИЕ ПРОБНИКИ MS | |
MS-250 | логический пробник, макс. тактовая частота входных сигналов 250 МГц, частота дискретизации до 1 ГГц, память 10 Мб/канал, 18 каналов |
MS-500 | логический пробник, макс. тактовая частота входных сигналов 500 МГц, частота дискретизации до 2 ГГц, память 50 Мб/канал, 18 каналов |
MS-500-36 | логический пробник, макс. тактовая частота входных сигналов 250(36 каналов)/500 МГц (18 каналов), частота дискретизации до 1ГГц/2 ГГц, память 25 Мб/50 Мб на канал |
АКСЕССУАРЫ ДЛЯ ЛОГИЧЕСКИХ ПРОБНИКОВ MS | |
PK400-1 | Комплект цветных микрозажимов для анализаторов серии MS (10шт.) диаметр 2,54 мм. |
PK400-2 | Комплект цветных микрозажимов для анализаторов серии MS (10шт.) диаметр 1 мм. |
PK400-3 | Комплект цветных микрозажимов для анализаторов серии MS (10шт.) диаметр 0,2 мм. |
АППАРАТНЫЕ ОПЦИИ И АКСЕССУАРЫ ДЛЯ ОСЦИЛЛОГРАФОВ СЕРИИ WAVESURFER | |
USB2-GPIB | Внешний переходник от интерфейса USB2.0 к GPIB IEEE488.2 |
WS-GPIB | Переходник от USB2.0 к GPIB IEEE488.2 |
WSXs-HARDCASE | Чемодан для перевозки WSXs |
WSXs-SOFTCASE | Сумка для переноски WSXs |
WSXs-RACK | Набор для монтажа в стойку |
WSXs-POUCH | Сумочка для аксессуаров |
WSXs-MS-CLAMP | Стойка-кронштейн для WSXs |
ПРОБНИКИ ДЛЯ ОСЦИЛЛОГРАФОВ СЕРИИ WAVESURFER | |
ZD200 | Дифференциальный активный пробник с полосой пропускания 200 МГц, 3,5 пФ, 1 МОм, ±20 В |
ZD500 | Дифференциальный активный пробник с полосой пропускания 500 МГц, 1,0 пФ, ±8 В |
ZD1000 | Дифференциальный активный пробник с полосой пропускания 1 ГГц, 1,0 пФ, ±8 В |
ZD1500 | Дифференциальный активный пробник с полосой пропускания 1,5 ГГц, 1,0 пФ, ±8 В |
AP033 | Дифференциальный активный пробник 500 МГц |
AP034 | Дифференциальный активный пробник 1 ГГц |
ZS1000 | Активный высокоомный пробник с полосой пропускания 1 ГГц, 9 пФ |
ZS1000-QUADPAK | Набор из 4 пробников ZS 1000 |
ZS1500 | Активный высокоомный пробник с полосой пропускания 1,5 ГГц, 9 пФ |
ZS1500-QUADPAK | Набор из 4 пробников ZS1500 |
AP015 | Токовый пробник до 30 А, максимум 50 A < 10 с, 50 МГц |
CP030 | Токовый пробник до 30 А, полоса частот 0 - 50 МГц |
CP031 | Токовый пробник до 30 А, полоса частот 0 - 100 МГц |
CP150 | Токовый пробник до 150 А, максимум 500 A < 30 мкс, 10 МГц |
CP500 | Токовый пробник до 500 А, 2 МГц |
DCS015 | Калибратор токовых пробников, предназначен для выравнивания сдвига фаз между током и напряжением при измерении параметров электрической мощности, с использованеим пробников AP015, CP015, CP030, and CP031 |
ADP300 | Высоковольтный дифференциальный пробник 20 МГц, 1400 В |
ADP305 | Высоковольтный дифференциальный пробник, 100 МГц, 1400 В |
PP009-1 | Пассивный пробник, коэффициент ослабления 10:1, полоса пропускания 500 МГц, 10 МОм, для серии WaveSurfer Xs |
PP011-1 | Пассивный пробник, 500 МГц, коэффициент деления 1:10 |
PPE1.2KV | Высоковольтный пассивный пробник 10:1/100:1, 200/300 МГц, 50 МОм, 600 В/1200 В |
PPE2KV | Высоковольтный пассивный пробник 100:1, 400 МГц 50 МОм |
PPE4KV | Высоковольтный пассивный пробник 100:1 400 МГц, 50 МОм |
PPE5KV | Высоковольтный пассивный пробник 100:1 400 MГц 50 МОм |
PPE6KV | Высоковольтный пассивный пробник 1000:1, 400 МГц |
DA1855A | Дифференциальный усилитель, 1 канал, 100 МГц |
