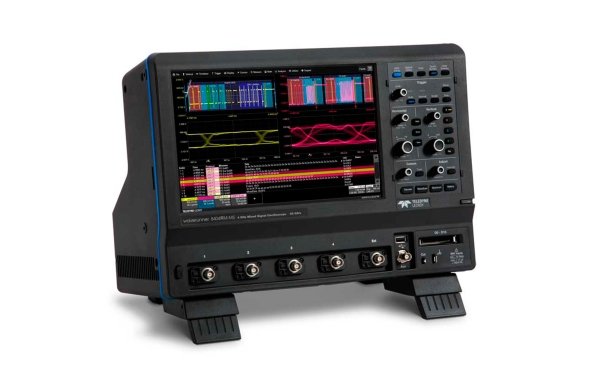

Серия WaveRunner 8000R сочетает накопленный опыт производства передовых осциллографов с обширным набором измерительных ресурсов, сокращающих время отладки. Интерфейс MAUI OneTouch включает уникальные возможности, недоступные другим осциллографам по управле- нию жестами на дисплее, обеспечивая непревзойденную эффективность эксплуатации. Полосы пропускания 500 МГц - 4 ГГц, скорость выборки до 40 Гвыб/с, длинная память, интерфейс MAUI и универсальный набор инструментов превращают модели WaveRunner 8000R в невероятно мощ- ный, и в тоже время - удивительно простой в использовании прибор
Широкие возможности аналоговых каналов с гибкими возможностями одновременного отображения логических сигналов (16 цифровых входов). Большое меню типов синхронизации и условий запуска, опции декодирования превращают модели с индексом «-MS» (Mixed Signal) в мощное средство отладки аналоговых, цифровых сигналов и после- довательных данных
Функция WaveScan обеспечивает возможности локализации аномалий, находящихся вне аппаратных условий синхронизации. WaveScan позволяет выполнять поиск сигналов аналоговых, цифровых или параллельных шин с использованием более чем 20 различных типов и условий (частота время на- растания/спада, ранты, скважность и пр.). Работает при однократном запуске по событию («поймал и обнаружил»), и в режиме длительного сканирования по множеству разверток из длинной памяти (в течение нескольких часов или даже дней).
Характеристики:
- Осциллограф смешанных сигналов
- 4 + 16 каналов
- Аналоговые каналы: полоса пропускания 2,5 ГГц
- частота дискретизации 20 ГГц/канал
- память 64МБ/канал (40 ГГц / 128 МБ в двухканальном режиме)
- пользовательский интерфейс MAUI + One Touch
- скорость обновления экрана до 1 млн. осц./с.
- Режимы: WaveScan, History, LabNotebook, сегментированная развертка, измерения и математика - стандартный набор.
- Логические каналы: число каналов -16, макс. тактовая частота входных сигналов 250 МГц
- частота дискретизации 1,25 ГГц
- макс. память до 128 МБ (делится между активными каналами)
- TFT сенсорный экран 30,7 см, разрешение 1280х800
- масса 10,3 кг.
