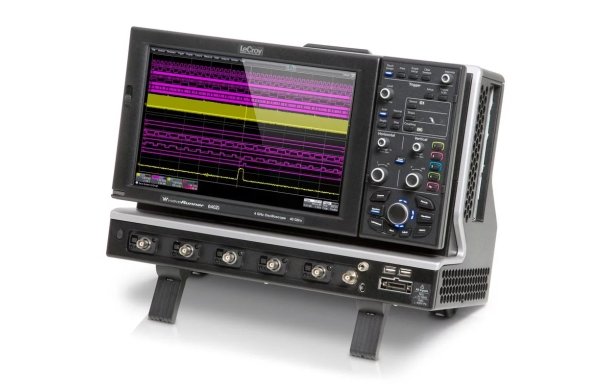

Цифровой осциллограф LeCroy WaveRunner 604Zi |
| Модель | Разрядность АЦП | Кол-во каналов |
Полоса |
Частота дискретизации на канал / при объедин. |
Память на канал на канал / при объедин. |
| WaveRunner HRO 66Zi | 12 бит | 4 канала | 600 МГц | 2 ГГц | 64 Мбайт (256 Мбайт - опция) |
| WaveRunner HRO 64Zi | 12 бит | 4 канала | 400 МГц | 2 ГГц | 64 Мбайт (256 Мбайт - опция) |
| WaveRunner 640Zi | 8 бит | 4 канала | 4 ГГц | 20 ГГц / 40 ГГц | 16 / 32 Мбайт (64 / 128 - опция) |
| WaveRunner 625Zi | 8 бит | 4 канала | 2,5 ГГц | 20 ГГц / 40 ГГц | 16 / 32 Мбайт (64 / 128 - опция) |
| WaveRunner 620Zi | 8 бит | 4 канала | 2 ГГц | 10 ГГц / 20 ГГц | 16 / 32 Мбайт (64 / 128 - опция) |
| WaveRunner 610Zi | 8 бит | 4 канала | 1 ГГц | 10 ГГц / 20 ГГц | 16 / 32 Мбайт (64 / 128 - опция) |
| WaveRunner 606Zi | 8 бит | 4 канала | 600 МГц | 10 ГГц / 20 ГГц | 16 / 32 Мбайт (64 / 128 - опция) |
| WaveRunner 604Zi | 8 бит | 4 канала | 400 МГц | 10 ГГц / 20 ГГц | 16 / 32 Мбайт (64 / 128 - опция) |
| Идеальное средство для измерений и отладки ЭФФЕКТИВНЫЕ ИЗМЕРЕНИЯ, ОТЛАДКА И АНАЛИЗ WaveRunner® 6 Zi воплощает в себе превосходство среди средств визуального тестирования. Это осциллограф с мощным набором функций, программных прикладных пакетов, с расширенной синхронизацией, для регистрации заданных событий, с пользовательским интерфейсом, разработанным для быстрой и простой навигации, имеющим широкий перечень пробников, аксессуаров и опциональных принадлежностей. ВЫСОЧАЙШАЯ ДОСТОВЕРНОСТЬ СИГНАЛА Осциллографы серии WaveRunner 6 Zi за счет отсутствия искажений в трактах сбора и обработки обеспечивают высочайшую целостность и достоверность воспроизведения реального сигнала с минимальным уровнем шумов. Эти возможности дополняются широким диапазоном постоянного смещения по горизонтали и временной задержкой по вертикали, что позволяет легко оценить характеристики входного сигнала при растяжке сигнала как по горизонтали, так и вертикали. НАИБОЛЕЕ ПОЛНЫЙ АНАЛИЗ СИСТЕМ ПОСЛЕДОВАТЕЛЬНОЙ ПЕРЕДАЧИ ДАННЫХ WaveRunner 6 Zi предлагает наибольшее число инструментов для анализа систем последовательной передачи данных. Более 17 условий синхронизации, декодирования протоколов и проверки на соответствие стандартам позиционируют WaveRunner 6 Zi как средство по локализации проблем с уникальной, мощной визуализацией и автоматизацией вычислений. WR 6Zi – это сочетание в одном инструменте уникального набора измерительных ресурсов, пакета ProtoSync и возможностей осциллографа по отображению осциллограмм с одновременным анализом декодирования на логическом уровне |
||||||||||||
|
 |
|||||||||||
 |
||||||||||||
|
WaveRunner 6 Zi сочетает в себе мощные возможности многоцелевого универсального осциллографа с возможностью логического анализа для разработки устройств, использующих смешанные сигналы, и анализаторов протокола для отладки систем последовательной передачи данных. |
||||||||||||
|
|
|||||||||||
| Шкала | Минимальный шаг напряжения | |
| 8-бит | 12-бит | |
| 80 В | 312,5 мВ | 19,5 мВ |
| 40 В | 156,2 мВ | 9,76 мВ |
| 20 В | 78,1 мВ | 4,88 мВ |
| 8 В | 31,3 мВ | 1,95 мВ |
| 4 В | 15,6 мВ | 976 мкВ |
| 1,6 В | 6,3 мВ | 390 мкВ |
| 800 мВ | 3,1 мВ | 195 мкВ |
| 400 мВ | 1,56 мВ | 97,6 мкВ |
| 160 мВ | 625 мкВ | 39 мкВ |
| 80 мВ | 313 мкВ | 19,5 мкВ |
| 40 мВ | 156 мкВ | 9,76 мкВ |
| 16 мВ | 62,5 мкВ | 3,9 мкВ |
| В 16 РАЗ БОЛЬШЕ РАЗРЕШЕНИЕ Разрешение 12-битного АЦП в 16 раз лучше по сравнению с 8-битным АЦП. 4096 уровня дискретизации снижают ошибку квантования и улучшают точность измерения напряжения. Разница в точности измерения и отображения сигнала показана на рисунках ниже. Использование АЦП с более низким разрешением приводит к увеличению ошибки квантования, использование АЦП с высоким разрешением снижает ошибку квантования и позволяет более точно отобразить форму захваченного сигнала. |
||
 |
||
|
 |
|
АНАЛИТИЧЕСКИЕ ИНСТРУМЕНТЫ ОСЦИЛЛОГРАФА WAVERUNNER HRO 6 ZI Обычно осциллографы с высоким разрешением имеют достаточно ограниченный набор инструментов для анализа, таких как, БПФ, математика, измерения и режимы синхронизации. Осциллографы WaveRunner HRO 6 Zi предлагают полный набор аналитических инструментов для решения самых сложных исследовательских задач. • Анализатор Спектра • 16 экранов отображения сигналов • Допусковый контроль • Анализ электрической мощности • SDA II Анализ систем последовательной передачи данных (опция) • JitKit Анализ джиттера и временных параметров (опция) • Режим предыстории • Синхронизация по результатам измерений • Все виды измерений • Режим WaveScan – поиск заданных участков сигнала в памяти осциллографа • XDEV Создание собственного пользовательского интерфейса (опция) • Режим TriggerScan – захват и регистрация редких аномалий Глубокое понимание сложных сигналов БОЛЬШЕ ВОЗМОЖНОСТЕЙ СИНХРОНИЗАЦИИ – БОЛЬШИЙ ПОТЕНЦИАЛ ДЛЯ ПОИСКА АНОМАЛИЙ, БЫСТРЕЕ ПОИСК АНОМАЛИЙ Сочетание высокой полосы пропускания и 10 типов интеллектуальной синхронизации с возможностью формирования 4-х каскадной схемы, запуск по измерениям и режим TriggerScan – позволяют быстро локализовать проблему и сфокусироваться на её причине. Запуск по измерениям открывает широкие возможности идентификации событий, основанной на достоверном вычислении параметров с большим разрешением. Высокоскоростная схема последовательной синхронизации позволяет синхронизироваться по последовательным потокам данных со скоростями до 3 ГБ/с и длиной посылки до 80 бит. Так же поддерживается широкий набор режимов синхронизации последовательных протоколов (I2C, SPI, UART, RS-232, аудио (I2S, LJ, RJ, TDM), CAN, LIN, FlexRay, MIL-STD-1553, SATA, PCIe, 8b/10b, USB2 и др.). ПОЛЬЗОВАТЕЛЬСКИЕ ИНСТРУМЕНТЫ Только LeCroy обеспечивает полную интеграцию сторонних программ в поток обработки данных, позволяя создавать новые измерения, алгоритмы математической обработки или управления непосредственно в оболочке осциллографа с отображением результата на экране в режиме реального времени! Используйте MATLAB®, JScript (Java), Excel®, C/C++ или Visual Basic для создания ваших собственных математических функций, измерения параметров и других собственных алгоритмов управления. РЕЖИМ ПРЕДЫСТОРИЯ Режим Предыстория позволяет выполнить прокрутку назад во времени для обнаружения аномалий, измерить их параметры в режиме автоизмерений или с помощью курсоров и быстро локализовать причину проблемы. В этом режиме всегда выполняется буферизация отсчетов (от 1 до 256000 осциллограмм, в зависимости от установленной длины памяти), поэтому не требуется никаких действий пользователя для сохранения осциллограмм, а только активация средств просмотра. TRIGGERSCAN™ - ДЕТЕКТИРОВАНИЕ И ЗАХВАТ АНОМАЛИЙ TriggerScan использует высокоскоростную аппаратную схему синхронизации и режим послесвечения экрана для захвата только требуемых сигналов и обеспечивает получение результата в 10 - 100 раз быстрее, чем другие методы. Традиционный осциллограф, отображая сигнал на экране с быстрым обновлением, эффективен при частых сбоях в низкочастотных сигналах, в то время как TriggerScan™ лидирует в поиске редких событий в высокочастотных сигналах. Отображение оптимизированно для анализа ГРАФИКИ СЛЕЖЕНИЯ, ТРЕНДЫ И ОТОБРАЖЕНИЕ ГИСТОГРАММ График слежения - построение графической зависимости результатов измерения (ось Y) от времени (ось X). Эта диаграмма отображает корреляцию результатов измерения выбранного параметра с осциллограммой реального времени, на которой производятся измерения. Функция наиболее востребована для интуитивного понимания поведения модулирующего сигнала частотной (ЧМ) или широтно-импульсной (ШИМ) модуляции и измерения джиттера, включая модулированный сигнал и позволяет увидеть кратковременные отклонения в результатах измерений. Гистограммы обеспечивают визуализацию статистического распределения больших массивов данных, и помогают проникнуть в суть происходящих стационарных процессов. Режим Тренд превращает осциллограф в графопостроитель, используется для просмотра результатов измерений медленно изменяющихся процессов. ПОВОРОТНЫЙ ДИСПЛЕЙ WaveRunner 6 Zi имеет широкоформатный дисплей с диагональю 31 см и разрешением 1280 × 800 точек (WXGA) идеально подходящий для отображения различных сигналов, требующих длинной памяти, а также для масштабирования или прокрутки осциллограмм содержащих большие блоки данных. Впервые в осциллографах дисплей сделан поворотным. Это обеспечивает расположение сигналов горизонтально, как в обычных ЦЗО, так и разворот изображения на 90° (портретный режим) для более удобного анализа джиттера, глазковых диаграмм или логических сигналов. Поворот изображения выполняется автоматически при установке дисплея в требуемое положение. Имеется возможность регулировки фронтального угла наклона экрана для устранения бликов и удобства считывания информации. Комплексное решение для систем последовательной передачи данных WaveRunner 6 Zi обеспечивает наиболее полное решение для анализа систем последовательной передачи данных. Устранение проблем и отладка устройств последовательной передачи данных до начала работы требует глубоких знаний тестируемого протокола. Но c осциллографом WaveRunner 6 Zi Вы сразу становитесь экспертом. Просто подключите пробники или кабели - и осциллограф сам сможет обеспечить требуемый уровень детализации, необходимый для просмотра, отладки и анализа сигналов низкоскоростных и высокоскоростных систем последовательной передачи данных. Сочетание возможностей декодирования, синхронизации, измерений, построениях графов, пакета ProtoSync и инструментов проверки на соблюдение соответствия стандартам предназначены для встраиваемых систем, сферы обороны и авиации, систем сотовой и мобильной связи, периферийных устройств хранения и коммутации данных. Вне зависимости от того, что является объектом анализа: новый протокол формирующегося стандарта, требующий тестирования джиттера и глазковых диаграмм, или уже использующийся стандарт, требующий проверки на соответствие, или стандарт интегрированных устройств, требующих тестирования протокола, измерения и временного анализа, всё это присутствует в осциллографе WaveRunner 6 Zi. ПРОСМОТР • Декодирование Просмотр протокола на логическом уровне никогда ещё не был таким простым как с интуитивным цветовым наложением. Применены передовые программные алгоритмы для лучшего понимания выбранного протокола - разложение входного сигнала в сведения о протоколе с последующим наложением декодированных данных на осциллограмму. • Таблица декодирования Функция Таблицы декодирования превращает ваш осциллограф в анализатор протоколов. Пользователь настраивает таблицу таким образом, чтобы отображать только интересующую его информацию и экспортировать данные в файл Excel. Коснитесь сообщения в таблице и автоматически выполнится его масштабирование для детализации. Эта функция является стандартной для режима декодирования. • Поиск Сообщения в потоке последовательной передачи данных могут быть быстро локализованы поиском по атрибутам: адрес, данные и другим специфичным признакам для конкретного протокола. Эта функция является стандартной для режима декодирования. ОТЛАДКА • Измерение Синхронизация и измерения на шине позволяют быстро и легко характеризовать систему последовательных данных. Прикладное решение PROTObus MAG является базовым блоком построения инструмента анализа, к которому могут быть добавлены многие другие опции последовательной синхронизации и декодирования. • Построение графика Воспользуйтесь возможностью извлечения данные из потока сообщений последовательного протокола и используйте функции Трек, чтобы графически отобразить эти данные на дисплее. Цифровые данные используется для создания аналоговых сигналов, которые затем могут быть сопоставлены с другими электрическими сигналами. • Истинно аппаратная синхронизация протоколов Возможность синхронизации по 80-битной посылке в протоколе последовательной передачи данных до 3 Гбит/с (включая стандарты SATA, PCIe, 8b/10b и USB2.0) и синхронизация по условиям (I2C, SPI, UART, CAN, LIN, FlexRay, I2S, Mil-STD-1553) позволяет полностью изолировать события в конкретных сообщениях. АНАЛИЗ • Глазковые диаграммы Производите построение глазковых диаграмм с использованием всей доступной памяти сбора информации для максимальной статистики. Уникальный режим отображения глазковых диаграмм, позволяет при анализе использовать такие функции как диаграмма IsoBER и локатор нарушения маски для обеспечения глубокого проникновения в сигнал на физическом уровне. • Джиттер Прогрессивное разложение джиттера, методология и используемые инструменты обеспечивают больше информации о первопричине джиттера. Суммарный джиттер данных (DDj) разложенный на гистограмму, график слежения и параметры межсимвольной интерференции (ISI), суммарный случайный джиттер (Rj) + перекрестное влияние между соседними цепями (BUj), отображение гистограммы, спектра и графика слежения, полный анализ суммарного периодического джиттера (Pj), отображение Pj во временной области. Все эти измерения значительно упрощаются благодаря инструментам глубочайшего проникновения в структуру сообщений для понимания сигналов последовательной передачи данных. • Тест на соответствие стандартам Опционнальное приложение тестирования на соответствие стандартам QualiPHY обеспечивает легкое пошаговое тестирование на уровне плат таких стандартов, как Ethernet, USB 2.0, PCI Express и пр. Быстрое выполнение тестирования, с иллюстрированными подсказками и документированием делает пакет приложений QualiPHY лучшим решением тестирования на соответствие стандартам. |
||
| ОПЦИИ УВЕЛИЧЕНИЯ ПАМЯТИ И ДИСКРЕТИЗАЦИИ WR 6ZI | |
| WR610ZI-STD-4X20GS | Увеличение частоты дискретизации до 20 ГГц (40 ГГц при объединении) для WaveRunner 610Zi |
| WR620ZI-STD-4X20GS | Увеличение частоты дискретизации до 20 ГГц (40 ГГц при объединении) для WaveRunner 620Zi |
| WR604ZI-S-32 | Расширение памяти до 32 Мб/канал (64 Мб/канал при объединении) для WaveRunner 604Zi. Включает 4 Гб RAM. |
| WR606ZI-S-32 | Расширение памяти до 32 Мб/канал (64 Мб/канал при объединении) для WaveRunner 606Zi. Включает 4 Гб RAM. |
| WR610ZI-S-32 | Расширение памяти до 32 Мб/канал (64 Мб/канал при объединении) для WaveRunner 610Zi. Включает 4 Гб RAM |
| WR610ZI-S-32-4X20GS | Расширение памяти до 32 Мб/канал (64 Мб/канал при объединении) для WaveRunner 610Zi. Увеличение частоты дискретизации до 20 ГГц (40 ГГц при объединении) для WaveRunner 610Zi |
| WR620ZI-S-32 | Расширение памяти до 32 Мб/канал (64 Мб/канал при объединении) для WaveRunner 620Zi. Включает 4 Гб RAM. |
| WR620ZI-S-32-4X20GS | Расширение памяти до 32 Мб/канал (64 Мб/канал при объединении) для WaveRunner 620Zi. Увеличение частоты дискретизации до 20 ГГц (40 ГГц при объединении) для WaveRunner 620Zi |
| WR625ZI-S-32 | Расширение памяти до 32 Мб/канал (64 Мб/канал при объединении) для WaveRunner 625Zi. Включает 4 Гб RAM |
| WR640ZI-S-32 | Расширение памяти до 32 Мб/канал (64 Мб/канал при объединении) для WaveRunner 640Zi. Включает 4 Гб RAM. |
| WR604ZI-M-64 | Расширение памяти до 64 Мб/канал (128 Мб/канал при объединении) для WaveRunner 604Zi. Включает 4 Гб RAM. |
| WR606ZI-M-64 | Расширение памяти до 64 Мб/канал (128 Мб/канал при объединении) для WaveRunner 606Zi. Включает 4 Гб RAM. |
| WR610ZI-M-64 | Расширение памяти до 64 Мб/канал (128 Мб/канал при объединении) для WaveRunner 610Zi. Включает 4 Гб RAM. |
| WR610ZI-M-64-4X20GS | Расширение памяти до 64 Мб/канал (128 Мб/канал при объединении) для WaveRunner 610Zi. Увеличение частоты дискретизации до 20 ГГц (40 ГГц при объединении) для WaveRunner 610Zi |
| WR620ZI-M-64 | Расширение памяти до 64 Мб/канал (128 Мб/канал при объединении) для WaveRunner 620Zi. Включает 4 Гб RAM. |
| WR620ZI-M-64-4X20GS | Расширение памяти до 64 Мб/канал (128 Мб/канал при объединении) для WaveRunner 620Zi. Увеличение частоты дискретизации до 20 ГГц (40 ГГц при объединении) для WaveRunner 620Zi |
| WR625ZI-M-64 | Расширение памяти до 64 Мб/канал (128 Мб/канал при объединении) для WaveRunner 625Zi. Включает 4 Гб RAM. |
| WR640ZI-M-64 | Расширение памяти до 64 Мб/канал (128 Мб/канал при объединении) для WaveRunner 640Zi. Включает 4 Гб RAM. |
| ОПЦИИ РАСШИРЕНИЯ ПАМЯТИ ОСЦИЛЛОГРАФОВ WR HRO | |
| WR6ZI-HRO-L-128 | Расширение памяти до 128 Мб/канал . Включает 4 ГБ оперативной памяти |
| WR6ZI-HRO-XL-256 | Расширение памяти до 256 Мб/канал . Включает 4 ГБ оперативной памяти |
| ОПЦИИ СИНХРОНИЗАЦИИ И ДЕКОДИРОВАНИЯ ПРОТОКОЛОВ ПОСЛЕДОВАТЕЛЬНОЙ ПЕРЕДАЧИ ДАННЫХ | |
| WR6ZI-1553 TD | Пакет для синхронизации и декодирования протоколов MIL-STD-1553 |
| WR6ZI-80B-8B10B TD | Опция декодирования 8b10b для осциллографов серии WaveRunner 6Zi |
| WR6ZI-ARINCBUS DSYMBOLIC | Опция декодирования шины ARINC 429 для осциллографов серии WaveRunner 6Zi |
| WR6ZI-AUDIOBUS TD | Пакет для синхронизации и декодирования протоколов AudioBus |
| WR6ZI-AUDIOBUS TDG | Пакет для синхронизации и декодирования протоколов AudioBus, пакет графического анализа |
| WR6ZI-CANBUS TD | Пакет для синхронизации и декодирования протоколов шины CAN |
| WR6ZI-CANBUS TDM | CAN Bus Trigger, Decode & Measure/Graph Option for WaveRunner 6Zi series |
| WR6ZI-DIGRF3GBUS D | Пакет для декодирования протоколов шины DigRF 3G |
| WR6ZI-DIGRFV4BUS D | Пакет для декодирования протоколов шины DigRF V4 |
| WR6ZI-DPHYBUS D | Пакет для декодирования протоколов шины MIPI D-PHY CSI-2, DSI |
| WR6ZI-DPHYBUS DP | Пакет для декодирования, тест физического уровня протоколов шины MIPI D-PHY CSI-2, DSI |
| WR6ZI-EMB | Пакет для синхронизации и декодирования протоколов I2C, SPI, UART-RS-232 |
| WR6ZI-ENETBUS D | ENET Bus Decode Option for WaveRunner 6Zi |
| WR6ZI-FCBUS D | Опция декодирования FibreChannel |
| WR6ZI-FLEXRAYBUS TD | Пакет для синхронизации и декодирования протоколов шины FlexRay |
| WR6ZI-FLEXRAYBUS TDP | Пакет для синхронизации, декодирования и тестирования физического уровня протоколов шины FlexRay |
| WR6ZI-I2CBUS TD | Пакет для синхронизации и декодирования протоколов шины I2C |
| WR6ZI-LINBUS TD | Пакет для синхронизации и декодирования протоколов шины LIN |
| WR6ZI-MANCHESTERBUS D | Manchester Bus Decode Option for WaveRunner 6Zi |
| WR6ZI-MPHYBUS D | Опция декодирования шины MIPI M-PHY |
| WR6ZI-MPHYBUS DP | Опция декодирования и тестирование физического уровня шины MIPI M-PHY |
| WR6ZI-MSO-EMB | Пакет для синхронизации и декодирования протоколов I2C, SPI, UART-RS-232; включает MS-500-36 |
| WR6ZI-NRZBUS D | NRZ Bus Decode Option for WaveRunner 6Zi |
| WR6ZI-PCIBUS-D | PCIe Gen 1 Decode option for WaveRunner 6Zi series |
| WR6ZI-PCIEBUS TD | Пакет для синхронизации и декодирования протоколов PCIe Gen 1 |
| WR6ZI-PROTOBUS MAG | Опциональный пакет расширения ресурсов декодирования и анализа протоколов I2C, SPI, UART, RS-232, CAN, LIN, FlexRay, DigRF 3G и MIL-STD-1553. Обеспечивает восстановление данных, возможность привязки их к меткам времени и другие функции. Измерения: 5 временных параметров, 3 специальных измерения в шинах, 2 инструмента декодирования сообщений последовательных цифровых данных и наложения их на исходный аналоговый сигнал. Возможность выполнить статистический анализ, обработку и представление данных. Быстрая настройка, фильтрация по условиям, высокая точность измерений. PROTObus MAG предлагает единственную в отрасли возможность графического отображения декодированного сигнала и передаваемых в нём сообщений на исходном аналоговом сигнале (построение гистограмм). |
| WR6ZI-PROTOSYNC | Пакет расширенной поддержки декодирования и анализа PCI Express Gen1/2/3, USB 2.0/3.0, SAS, SATA и Fibre Channel (уст. в осциллографе опции декодирования PCIEbus D, USB2bus D, USB3bus D, SASbus D, SATAbus D, и FCbus D). ProtoSync при анализе сообщений протокола передачи совмещает физический уровень сигнала, логический уровень транзакций, примечания декодированных данных и табличную информацию. |
| WR6ZI-SASBUS D | Опция декодирования SAS |
| WR6ZI-SATABUS TD | Пакет для синхронизации и декодирования протоколов SATA |
| WR6ZI-SENTBUS D | SENT Bus Decode Option for WaveRunner 6Zi |
| WR6ZI-SPIBUS TD | Пакет для синхронизации и декодирования протоколов шины SPI |
| WR6ZI-UART-RS232BUS TD | Пакет для синхронизации и декодирования протоколов шины UART и RS232 |
| WR6ZI-USB2BUS TD | Пакет для синхронизации и декодирования протоколов USB2.0 |
| WR6ZI-USB2-HSICBUS D | Пакет для декодирования протоколов шины USB 2.0 |
| ОПЦИИ СИНХРОНИЗАЦИИ ОСЦИЛЛОГРАФОВ | |
| WR6ZI-8CH-SYNCH | Опция синхронизации двух осциллографов WaveRunner 6 Zi, для получения 8-канальной системы |
| АППАРАТНЫЕ ОПЦИИ МОДЕРНИЗАЦИИ | |
| WR6ZI-UPG-4GBRAM | Расширение оперативной памяти с 2 ГБ до 4ГБ |
| WR6ZI-160GB-RHD | Опция переносного HDD |
| WR6ZI-160GB-RHD-02 | Дополнительный переносной диск ёмкостью 160 ГБ, используется совместно с опцией RHD |
| WR6ZI-500GB-HD | Увеличение стандартного объёма HDD до 500 ГБ |
| WR6ZI-500GB-RHD | Опция переносного HDD 500 GB для WaveRunner 6Zi series |
| WR6ZI-500GB-RHD-02 | Дополнительный диск ёмкостью 500 ГБ, используется совместно с опцией RHD |
| ОПЦИИ ТЕСТИРОВАНИЯ НА СООТВЕТСТВИЕ СТАНДАРТАМ | |
| QPHY-LPDDR2 | Опция тестирования на соответствие стандартам интерфейса LPDDR2 |
| WR6ZI-SDM | Пакет масок последовательной передачи данных, используется для построения глазковых диаграмм |
| QPHY-DDR2 | Опция тестирования на соответствие стандартам памяти DDR2 |
| QPHY-DDR3 | Опция тестирования на соответствие стандартам памяти DDR3 |
| QPHY-ENET | Опция тестирования на соответствие стандартам Ethernet 10/100/1000BT |
| QPHY-MIPI-DPHY | Опция тестирования на соответствие стандартам MIPI-DPHY |
| QPHY-USB | Опция тестирования на соответствие стандартам USB 2.0 |
| TF-ENET-B | Тестовая площадка для анализа 10/100/1000BaseT Ethernet |
| TF-ET | набор адаптеров для согласования входа осциллографа и телекоммуникационной аппаратуры, включает в себя сопротивление несимметричное 75 Ом и симметричные сопротивления 100 и 120 Ом |
| TF-USB-B | Тестовая площадка для анализа наа соответствие стандартам USB 2.0 |
| ОПЦИИ АНАЛИЗА ПЕРЕДАЧИ ПОСЛЕДОВАТЕЛЬНЫХ ДАННЫХ | |
| WR6ZI-CBL-DE-EMBED | Опция компенсации влияния соединительного кабеля |
| WR6ZI-EYEDRII | Пакет восстановления целостности сигнала в реальном масштабе времени (внесение предыскажений и эмуляция АЧХ приёмника) |
| WR6ZI-SDAII | Пакет для отладки и анализа систем последовательной передачи данных. |
| ОПЦИИ АНАЛИЗА ПАРАМЕТРОВ СИСТЕМ ХРАНЕНИЯ ДАННЫХ | |
| WR6ZI-AORM | Пакет измерения параметров оптических приводов |
| WR6ZI-DDA | Пакет анализа параметров приводов HDD |
| WR6ZI-DDM2 | Пакет для измерения параметров приводов HDD |
| ОПЦИИ ИЗМЕРЕНИЯ МОЩНОСТИ | |
| WR6ZI-PMA2 | Пакет для измерения и анализа мощности |
| WR6ZI-PWR | Опция анализа мощности для WR 6 Zi |
| ОПЦИИ АНАЛИЗА ДЖИТТЕРА | |
| WR6ZI-JITKIT | Опция анализа джиттера для WaveRunner 6 Zi, анализ и одновременное представление статистических, спектральных и временнх данных. |
| ОПЦИЯ ЦИФРОВЫХ ФИЛЬТРОВ | |
| WR6ZI-DFP2 | опция DFP2 обеспечивает создание цифровых фильтров с программируемыми характеристиками для обработки полученных осциллограмм с выводом результата фильтрации на экран осциллографа. Опция обеспечивает создание следующих фильтров: Фильтр НЧ; Фильтр ВЧ; Полосовой фильтр; Режекторный фильтр; Косинус фильтр ФНЧ; Обратно-квадратичный косинус фильтр ФНЧ; Гауссов фильтр; Фильтр с бесконечной импульсной характеристикой (БИХ); С заданными пользователем характеристиками; Многодиапазонный фильтр. |
| ДРУГИЕ ПРОГРАММНЫЕ ОПЦИИ | |
| WR6ZI-EMC | Опция измерения ЭМС импульсов |
| WR6ZI-ET-PMT | Пакет масок сигналов электросвязи |
| WR6ZI-SPECTRUM | Опция анализатора спектра и расширенного БПФ для WaveRunner 6 Zi |
| WR6ZI-XDEV | Пакет, содержащий набор средств, предназначенный для модификации пользовательского интерфейса осциллографа и придания уникальных пользовательских свойств, согласно требованиям пользователя. Предоставляемые пакетом XDEV дополнительные возможности включают: Создание собственных параметрических измерений или математических функций с использованием трехстороннего обмена и последующим выводом на экран осциллографа результатов обработки. Использует следующие программы VBScript, Excel, Mathcad и MATLAB. CostomDSO – создание собственного пользовательского интерфейса в окне диалога осциллографа; Добавление микрокодов для запуска приложения VBScript |
| ОПЦИИ ОСЦИЛЛОГРАФА СМЕШАННЫХ СИГНАЛОВ ДЛЯ СЕРИИ WAVERUNNER | |
| MS-250 | логический пробник, макс. тактовая частота входных сигналов 250 МГц, частота дискретизации до 1 ГГц, память 10 Мб/канал, 18 каналов |
| MS-500 | логический пробник, макс. тактовая частота входных сигналов 500 МГц, частота дискретизации до 2 ГГц, память 50 Мб/канал, 18 каналов |
| MS-500-36 | логический пробник, макс. тактовая частота входных сигналов 250(36 каналов)/500 МГц (18 каналов), частота дискретизации до 1ГГц/2 ГГц, память 25 Мб/50 Мб на канал |
| ДИФФЕРЕНЦИАЛЬНЫЕ ПРОБНИКИ 3 - 6 ГГЦ | |
| D300A-AT | Наконечник для дифференциального пробника, полоса пропускания 3 ГГц, изменяемое расстояние между контактами (работает только совместно с WL-PBUS-CASE 4 ГГц) |
| D410 | Модуль дифференциального пробника-усилителя WaveLink с разъемом ProBus 4 ГГц, 2,5 В (работает только совместно с WL-PBUS-CASE 4 ГГц), включает Dx10-SI Solder-In Tip - 1 шт, Dx10-SP Square Pin - 1 шт, Dx10-SP Square Pin |
| D410-PS | Комплект модуля дифференциального пробника-усилителя WaveLink D410 c системой позиционирования Dx10-PT-KIT, разъем - ProBus 4 ГГц, 2,5 В (работает только совместно WL-PBUS-CASE 4 ГГц) |
| D420 | Модуль дифференциального пробника-усилителя WaveLink с разъемом ProBus 4 ГГц, 5 В (работает только совместно с WL-PBUS-CASE 4 ГГц) |
| D420-PT | Модуль дифференциального пробника-усилителя WaveLink D420 c системой позиционирования Dx10-PT-KIT, разъем ProBus 4 ГГц, 5 В (работает только совместно с WL-PBUS-CASE 4 ГГц) |
| D610 | Модуль дифференциального пробника-усилителя WaveLink с разъемом ProLink 6 ГГц, 2,5 В |
| D620 | Модуль дифференциального пробника-усилителя WaveLink с разъемом ProLink 6 ГГц, 5 В |
| D500PT | Модуль дифференциального пробника-усилителя WaveLink D500PT c системой позиционирования 5 ГГц, 4,8 В (работает только совместно с усилителем WL-Plink 6 ГГц) |
| D610-PS | Модуль дифференциального пробника-усилителя WaveLink D610 с системой позиционирования Dx10-PT-KIT, 6 ГГц, 2,5 В (работает только совместно с усилителем WL-Plink 6 ГГц) |
| D620-PS | Модуль дифференциального пробника-усилителя WaveLink D620 с системой позиционирования Dx10-PT-KIT, 6 ГГц, 5 В (работает только совместно с усилителем WL-Plink 6 ГГц) |
| D600A--AT | Наконечник для дифференциального пробника WaveLink, полоса пропускания 6 ГГц, изменяемое расстояние между контактами (работает только совместно с усилителем WL-Plink 6 ГГц) |
| WL-PBUS-CASE | Усилитель для дифференциальных пробников с разъёмом ProBus, полоса пропускания до 4 ГГц. Включает тело пробника, держатель FreeHand, зажимы, площадку для определения характеристик пробника |
| ДИФФЕРЕНЦИАЛЬНЫЕ ПРОБНИКИ ДО 1,5 ГГЦ | |
| AP033 | Дифференциальный активный пробник 500 МГц |
| AP034 | Дифференциальный активный пробник 1 ГГц |
| ZD200 | Дифференциальный активный пробник с полосой пропускания 200 МГц, 3,5 пФ, 1 МОм, ±20 В |
| ZD500 | Дифференциальный активный пробник с полосой пропускания 500 МГц, 1,0 пФ, ±8 В |
| ZD1000 | Дифференциальный активный пробник с полосой пропускания 1 ГГц, 1,0 пФ, ±8 В |
| ZD1500 | Дифференциальный активный пробник с полосой пропускания 1,5 ГГц, 1,0 пФ, ±8 В |
| АКТИВНЫЕ ПРОБНИКИ | |
| ZS1000 | Активный высокоомный пробник с полосой пропускания 1 ГГц, 9 пФ |
| ZS1000-QUADPAK | Набор из 4 пробников ZS 1000 |
| ZS1500 | Активный высокоомный пробник с полосой пропускания 1,5 ГГц, 9 пФ |
| ZS1500-QUADPAK | Набор из 4 пробников ZS1500 |
| ZS2500 | Активный высокоомный пробник с полосой пропускания 2,5 ГГц, 1 МОм, 0,9 пФ |
| HFP2500 | Активный пробник с полосой пропускания 2,5 ГГц, 0,7 пФ, коэффициент деления 10:1 |
| ДИФФЕРЕНЦИАЛЬНЫЕ УСИЛИТЕЛИ ДО 500 МГЦ | |
| DA1855A | Диффернциальный усилитель с прецизионным источником напряжения, 1 канал, полоса пропускания 100 МГц |
| DA1855A-PR2 | Диффернциальный усилитель с прецизионным источником напряжения, 2 канала, полоса пропускания 100 МГц |
| ВЫСОКОВОЛЬТНЫЕ ПРОБНИКИ | |
| PPE1.2KV | Высоковольтный пассивный пробник 10:1/100:1, 200/300 МГц, 50 МОм, 600 В/1200 В |
| PPE2KV | Высоковольтный пассивный пробник 100:1, 400 МГц 50 МОм |
| PPE4KV | Высоковольтный пассивный пробник 100:1 400 МГц, 50 МОм |
| PPE5KV | Высоковольтный пассивный пробник 100:1 400 MГц 50 МОм |
| PPE6KV | Высоковольтный пассивный пробник 1000:1, 400 МГц |
| ВЫСОКОВОЛЬТНЫЕ ДИФФЕРНЦИАЛЬНЫЕ ПРОБНИКИ | |
| AP031 | Дифференциальный активный пробник 15 МГц, коэффициент деления 100:10:1, максимальное напряжение 700 В |
| ADP300 | Высоковольтный дифференциальный пробник 20 МГц, 1400 В |
| ADP305 | Высоковольтный дифференциальный пробник, 100 МГц, 1400 В |
| ТОКОВЫЕ ПРОБНИКИ | |
| AP015 | Токовый пробник до 30 А, максимум 50 A < 10 с, 50 МГц |
| CP030 | Токовый пробник до 30 А, полоса частот 0 - 50 МГц |
| CP031 | Токовый пробник до 30 А, полоса частот 0 - 100 МГц |
| CP150 | Токовый пробник до 150 А, максимум 500 A < 30 мкс, 10 МГц |
| CP500 | Токовый пробник до 500 А, 2 МГц |
| ОПТИЧЕСКИЕ ПРОБНИКИ | |
| OE425 | Преобразователь оптического сигнала в электрический, 500-870 нм, разъём ProBus |
| OE455 | Преобразователь оптического сигнала в электрический, 950-1630 нм, разъём ProBus |
| ПАССИВНЫЕ ПРОБНИКИ | |
| PP007-1 | Пассивный делитель 10:1, 500 MГц, 10 MОм (Для WaveRunner, WaveSurfer) |
| PP008-1 | Пассивный пробник, коэффициент ослабления 10:1, полоса пропускания 500 МГц, 10 МОм, для серии WaveRunner Xi |
