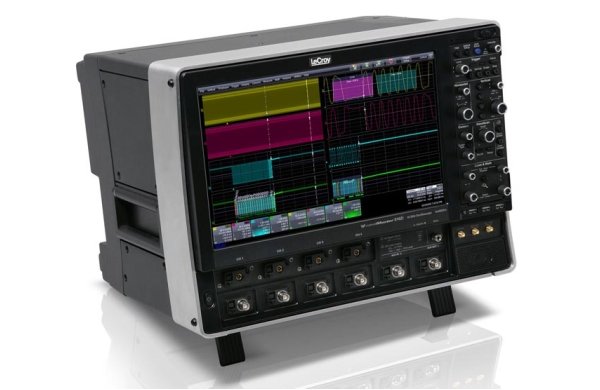

Цифровой осциллограф LeCroy WaveMaster 830Zi-A |
| Модель | Кол-во каналов |
Полоса |
Частота дискретизации (на канал / при объедин.)* |
Память (на канал / при объедин.)* |
| WaveMaster 845Zi-A | 4 канала | 45 ГГц | 80 ГГц / 120 ГГц | 60 / 60, до 768 Мбайт - опция |
| WaveMaster 830Zi-A | 4 канала | 30 ГГц | 40 ГГц / 80 ГГц | 40 / 40, до 512 Мбайт - опция |
| WaveMaster 825Zi-A | 4 канала | 25 ГГц | 40 ГГц / 80 ГГц | 40 / 40, до 512 Мбайт - опция |
| WaveMaster 820Zi-A | 4 канала | 20 ГГц | 40 ГГц / 80 ГГц | 20 / 20, до 256 Мбайт - опция |
| WaveMaster 816Zi-A | 4 канала | 16 ГГц | 40 ГГц / 80 ГГц - опция | 20 / 20, до 256 Мбайт - опция |
| WaveMaster 813Zi-A | 4 канала | 13 ГГц | 40 ГГц / 80 ГГц - опция | 20 / 20, до 256 Мбайт - опция |
| WaveMaster 808Zi-A | 4 канала | 8 ГГц | 40 ГГц / 80 ГГц - опция | 20 / 20, до 256 Мбайт - опция |
| WaveMaster 806Zi-A | 4 канала | 6 ГГц | 40 ГГц / 80 ГГц - опция | 20 / 20, до 256 Мбайт - опция |
| WaveMaster 804Zi-A | 4 канала | 4 ГГц | 40 ГГц / 80 ГГц - опция | 20 / 20, до 256 Мбайт - опция |
* Для моделей WM (SDA) 816Zi-A, 813Zi-A, 808Zi-A, 806Zi-A, 804Zi-A объединение каналов для удвоения длины памяти и частоты дискретизации - опциональная возможность
| ОПЦИИ РАСШИРЕНИЯ ПАМЯТИ | |
| WM8ZI-S-32 | Расширение памяти до 32 Мб/канал для серии WaveMaster 8 Zi-A |
| WM8ZI-M-64 | Расширение памяти до 64 Мб/канал для серии WaveMaster 8 Zi-A |
| WM8ZI-L-128 | Расширение памяти до 128 Мб/канал для серии WaveMaster 8 Zi-A |
| WM8ZI-VL-256 | Расширение памяти до 256 Мб/канал для серии WaveMaster 8 Zi-A |
| SDA8ZI-M-64 | Расширение памяти до 64 Мб/канал для серии SDA 8 Zi-A |
| SDA8ZI-L-128 | Расширение памяти до 128 Мб/канал для серии SDA 8 Zi-A |
| SDA8ZI-VL-256 | Расширение памяти до 256 Мб/канал для серии SDA 8 Zi-A |
| ОПЦИЯ УВЕЛИЧЕНИЯ ЧАСТОТЫ ДИСКРЕТИЗАЦИИ | |
| WM8ZI-2X80GS | Увеличение частоты дискретизации до 80 ГГц на 2 каналах для осциллографов серий WaveMaster/SDA/DDA 8 Zi и 8Zi-A (не доступна для 820Zi, 825Zi/Zi-A, 830Zi/Zi-A, 845Zi-A) |
| ОПЦИИ СИНХРОНИЗАЦИИ И ДЕКОДИРОВАНИЯ ПРОТОКОЛОВ ПОСЛЕДОВАТЕЛЬНОЙ ПЕРЕДАЧИ ДАННЫХ | |
| WM8ZI-14GBIT-80B-8B10B-TD | 80-bit NRZ and 8b/10b Serial Trigger (up to 14.1 Gb/s). Also includes 8b/10b Decode. |
| WM8ZI-1553 TD | Пакет для синхронизации и декодирования протоколов MIL-STD-1553 |
| WM8ZI-64B66B D | Опция декодирования 64b66b |
| WM8ZI-8B10B D | Опция декодирования последовательных сигналов 8b/10b (протоколы PCIe, PCIe 2.0, SAS, SATA, XAUI или задание пользовательских протоколов 8b/10b) |
| WM8ZI-ARINC429BUS DSYMBOLIC | Опция декодирования шины ARINC 429 |
| WM8ZI-AUDIOBUS TD | Пакет для синхронизации и декодирования протоколов AudioBus |
| WM8ZI-AUDIOBUS TDG | Пакет для синхронизации и декодирования протоколов AudioBus trigger, пакет графического анализа |
| WM8ZI-CANBUS TD | Пакет для синхронизации и декодирования протоколов шины CAN |
| WM8ZI-CANBUS TDM | Пакет для синхронизации, декодирования и измерений параметров протоколов шины CAN |
| WM8ZI-DIGRF3GBUS D | Пакет для декодирования протоколов шины DigRF 3G |
| WM8ZI-DIGRFV4BUS D | Пакет для декодирования протоколов шины DigRF V4 |
| WM8ZI-DPHYBUS D | Пакет для декодирования протоколов шины MIPI D-PHY CSI-2, DSI |
| WM8ZI-DPHYBUS DP | Опция декодирования и тестирования физического уровня шины MIPI D-PHY CSI-2, DSI |
| WM8ZI-EMB | Пакет для синхронизации и декодирования протоколов встраиваемых систем, включает: I2C TD, SPI TD, UART TD |
| WM8ZI-ENET10GBUS D | Опция декодирования ENET 10G |
| WM8ZI-FCBUS D | Опция декодирования FibreChannel |
| WM8ZI-FLEXRAYBUS TD | Пакет для синхронизации и декодирования протоколов шины FlexRay |
| WM8ZI-FLEXRAYBUS TDP | Пакет для синхронизации, декодирования и тестирования физического уровня протоколов шины FlexRay |
| WM8ZI-HSPT | Опция синхронизация для высокоскоростных потоков данных (50 Мб/с …3,125 Гб/с; для осциллографов с полосой пропускания 4 - 6 ГГц) |
| WM8ZI-I2CBUS TD | Пакет для синхронизации и декодирования протоколов шины I2C |
| WM8ZI-LINBUS TD | Пакет для синхронизации и декодирования протоколов шины LIN |
| WM8ZI-MPHYBUS D | Опция декодирования шины MIPI M-PHY |
| WM8ZI-MPHYBUS DP | Опция декодирования и тестирование физического уровня шины MIPI M-PHY |
| WM8ZI-PROTOBUS MAG | Опциональный пакет расширения ресурсов декодирования и анализа протоколов I2C, SPI, UART, RS-232, CAN, LIN, FlexRay, D-PHY, DigRF 3G и MIL-STD-1553. Обеспечивает восстановление данных, возможность привязки их к меткам времени и другие функции. Измерения: 5 временных параметров, 3 специальных измерения в шинах, 2 инструмента декодирования сообщений последовательных цифровых данных и наложения их на исходный аналоговый сигнал. Возможность выполнить статистический анализ, обработку и представление данных. Быстрая настройка, фильтрация по условиям, высокая точность измерений. PROTObus MAG предлагает единственную в отрасли возможность графического отображения декодированного сигнала и передаваемых в нём сообщений на исходном аналоговом сигнале (построение гистограмм). |
| WM8ZI-PROTOSYNC | Пакет расширенной поддержки декодирования и анализа PCI Express Gen1/2/3, USB 2.0/3.0, SAS, SATA и Fibre Channel (уст. в осциллографе опции декодирования PCIEbus D, USB2bus D, USB3bus D, SASbus D, SATAbus D, and FCbus D). ProtoSync при анализе сообщений протокола передачи совмещает физический уровень сигнала, логический уровень транзакций, примечания декодированных данных и табличную информацию. |
| WM8ZI-PROTOSYNC-BT | Пакет расширенной поддержки декодирования и анализа PROTOSYNC, включая программное обеспечение контроля скорости передачи |
| WM8ZI-SASBUS D | Опция декодирования SAS |
| WM8ZI-SATABUS D | Пакет для декодирования протоколов SATA, поддержка SATA 1, 2, 3. |
| WM8ZI-SPIBUS TD | Пакет для синхронизации и декодирования протоколов шины SPI |
| WM8ZI-UART-RS232BUS TD | Пакет для синхронизации и декодирования протоколов шины UART и RS232 |
| WM8ZI-USB2BUS D | Пакет для декодирования протоколов USB2.0 |
| WM8ZI-USB2-HSICBUS D | Опция декодирования USB протоколов |
| WM8ZI-USB3BUS D | Пакет для декодирования протоколов USB3.0, обеспечивается поддержка USB 3.0, 2.0, 1.x |
| WM8ZI-PCIEBUS D | Пакет для декодирования протоколов PCI Express (Gen 1.x, 2.0, and 3.0) |
| ОПЦИИ СИНХРОНИЗАЦИИ ОСЦИЛЛОГРАФОВ | |
| ZI-8CH-SYNCH | Аппаратная опция для платформы 8 Zi-A с целью объединения систем сбора данных 2-х осциллографов. Обеспечивает увеличение частоты дискретизации в случае анализа широкополосного сигнала или числа входов (до 8 каналов) при отладке многоканального устройства. |
| АППАРАТНЫЕ ОПЦИИ МОДЕРНИЗАЦИИ | |
| WM8ZI-160GB-RHD-02 | Дополнительный переносной диск ёмкостью 160 ГБ. Включает ОС Windows 7, осциллографическую оболочку. |
| WM8ZI-500GB-HD | Увеличение стандартного объёма HDD до 500 ГБ |
| WM8ZI-500GB-RHD-02 | Дополнительный диск ёмкостью 500 ГБ. Включает ОС Windows 7, осциллографическую оболочку. |
| ОПЦИИ ТЕСТИРОВАНИЯ НА СООТВЕТСТВИЕ СТАНДАРТАМ | |
| QPHY-LPDDR2 | Опция тестирования на соответствие стандартам интерфейса LPDDR2 |
| QPHY-SFI | Опция тестирования на соответствие стандартам SFI |
| WM8ZI-ET-PMT | Пакет масок сигналов электросвязи |
| QPHY-DDR2 | Опция тестирования на соответствие стандартам памяти DDR2 |
| QPHY-DDR3 | Опция тестирования на соответствие стандартам памяти DDR3 |
| QPHY-DISPLAYPORT | Дополнительное программного обеспечения для осциллографов серии WaveMaster 8 Zi/SDA 8 Zi для автоматического тестирования на соответствие стандартам версии 1.1 DisplayPort. Требуется опция SDA II и не менее 20 МБ памяти (только для WavePro 8Z). |
| QPHY-ENET | Опция тестирования на соответствие стандартам Ethernet 10/100/1000BT |
| QPHY-HDMI | Опция тестирования на соответствие стандартам HDMI, требуется опция SDA II для WavePro 8Zi |
| QPHY-MIPI-DPHY | Опция тестирования на соответствие стандартам MIPI-DPHY |
| QPHY-PCIE | Опция тестирования на соответствие стандартам PCIe Gen1, Gen2; требуется опция SDA II и не менее 20 МБ памяти только для WavePro 8Zi |
| QPHY-PCIE3 | Опция тестирования на соответствие стандарту PCIe 3.0; требуется опция Eye Dr II и SDA II (только для WaveMaster 8 Zi) |
| QPHY-SAS2 | Опция тестирования на соответствие стандарту SAS2 (1,5 Гб/с, 3,0 Гб/с и 6,0 Гб/с) |
| QPHY-SATA-TSG-RSG | Опция тестирования на соответствие стандартам SATA (PHY, TSG, OOB и OOB); требуется опция Eye Dr II, кроме того для WaveMaster 8 Zi еще необходимы опция SDA II и не менее 20 МБ памяти. |
| QPHY-USB | Опция тестирования на соответствие стандарту USB 2.0 |
| QPHY-USB3-TX-RX | Опция тестирования соответствия стандарту USB3.0; требуется опция Eye Dr II, кроме того для WaveMaster 8 Zi еще необходимы опция SDA II и не менее 20 МБ памяти. |
| QPHY-UWB | Измерение и оценка на соответствие сверхширокополосных систем передачи (WiMedia UWB) |
| TF-ENET-B | Тестовая площадка для анализа 10/100/1000BaseT Ethernet |
| TF-ET | Набор адаптеров для согласования входа осциллографа и телекоммуникационной аппаратуры, включает в себя сопротивление несимметричное 75 Ом и симметричные сопротивления 100 и 120 Ом |
| TF-HDMI-3.3V | Тестовая площадка HDMI Pull-Up Terminator |
| TF-HDMI-3.3V-QUADPAK | Набор из 4 тестовых площадок HDMI Pull-Up Terminator |
| TF-SATA-C | Измерительная площадка для выполнения теста на соответствие стандарту SATA (1,5 Гб/с, 3,0 Гб/с 6,0 Гб/с) для WavePro 7 Zi-A требуется наличие установленной опции SDA II и не менее 20 MБ памяти |
| TF-SATA-C-KIT | Комплект в составе измерительной площадки TF-SATA-C и принадлежностей для выполнения теста на соответствие стандарту SATA |
| TF-USB-B | Тестовая площадка для анализа на соответствие стандартам USB 2.0 |
| TF-USB3 | Тестовая площадка для анализа на соответствие стандартам USB 3.0 |
| ОПЦИИ АНАЛИЗА ПОТОКА ПОСЛЕДОВАТЕЛЬНЫХ ДАННЫХ | |
| WM8ZI-SDAIII | Пакет для анализа систем последовательной передачи данных, измерений джиттера и параметров глазковых диаграмм |
| WM8ZI-CBL-DE-EMBED | Опция для устранения эффекта влияния соединительных кабелей (пробников, тестовых площадок), приводящего к искажениям с ростом частоты сигнала. Опция программного моделирования позволяет пользователю легко скомпенсировать эти факторы в таблице ослабления или ввести константы затухания, которые нормируются изготовителем кабеля или аксессуаров. Эти функции являются стандартными во всех моделях анализаторов SDA и включены в пакет Eye Doctor II. |
| WM8ZI-EYEDRII | Пакет инструментов для быстрого анализ «глазковых» диаграмм. Достоверные измерения сигналов последовательной передачи , в т.ч. новых поколений стандартов, за счёт устранения влияния подключенных адаптеров и переходников. Восстановление целостности сигнала в реальном масштабе времени (внесение предискажений и программное выравнивание АЧХ на приеме), эмуляция АЧХ приемника на всей длине записи. Создание любой комбинации предыскажений, моделирование виртуальных пробников в любой точке схемы. |
| WM8ZI-SDM | Пакет масок последовательной передачи данных, используется для построения глазковых диаграмм |
| ЛОГИЧЕСКИЕ ПРОБНИКИ MS | |
| MS-250 | логический пробник, макс. тактовая частота входных сигналов 250 МГц, частота дискретизации до 1 ГГц, память 10 Мб/канал, 18 каналов |
| MS-500 | логический пробник, макс. тактовая частота входных сигналов 500 МГц, частота дискретизации до 2 ГГц, память 50 Мб/канал, 18 каналов |
| MS-500-36 | логический пробник, макс. тактовая частота входных сигналов 250(36 каналов)/500 МГц (18 каналов), частота дискретизации до 1ГГц/2 ГГц, память 25 Мб/50 Мб на канал |
| WM8ZI-MSO-EMB | Пакет для синхронизации и декодирования протоколов встраиваемых систем, включает: I2C TD, SPI TD, UART TD и логический пробник MS-500-36 |
| АКСЕССУАРЫ ДЛЯ ЛОГИЧЕСКИХ ПРОБНИКОВ MS | |
| PK400-1 | Комплект цветных микрозажимов для анализаторов серии MS (10шт.) диаметр 2,54 мм. |
| PK400-2 | Комплект цветных микрозажимов для анализаторов серии MS (10шт.) диаметр 1 мм. |
| PK400-3 | Комплект цветных микрозажимов для анализаторов серии MS (10шт.) диаметр 0,2 мм. |
| ОПЦИИ АНАЛИЗА ПАРАМЕТРОВ СИСТЕМ ХРАНЕНИЯ ДАННЫХ | |
| WM8ZI-AORM | Пакет измерения параметров оптических приводов |
| WM8ZI-DDA | Пакет для анализа параметров приводов HDD |
| WM8ZI-DDM2 | Пакет для измерения параметров приводов HDD |
| АНАЛИЗ МОЩНОСТИ | |
| WM8ZI-PMA2 | Пакет для измерения и анализа мощности |
| АНАЛИЗ ДЖИТТЕРА | |
| WM8ZI-JITKIT | Опция анализа джиттера, анализ и одновременное представление статистических, спектральных и временнх данных. |
| ОПЦИЯ ЦИФРОВЫХ ФИЛЬТРОВ | |
| WM8ZI-DFP2 | Опция DFP2 обеспечивает создание цифровых фильтров с программируемыми характеристиками для обработки полученных осциллограмм с выводом результата фильтрации на экран осциллографа. Опция обеспечивает создание следующих фильтров: Фильтр НЧ; Фильтр ВЧ; Полосовой фильтр; Режекторный фильтр; Косинус фильтр ФНЧ; Обратно-квадратичный косинус фильтр ФНЧ; Гауссов фильтр; Фильтр с бесконечной импульсной характеристикой (БИХ); С заданными пользователем характеристиками; Многодиапазонный фильтр. |
| ДРУГИЕ ПРОГРАММНЫЕ ОПЦИИ | |
| WM8ZI-EMC | Опция измерения ЭМС импульсов |
| WM8ZI-SPECTRUM | Опция анализатора спектра и расширенного БПФ |
| УДАЛЕННОЕ УПРАВЛЕНИЕ | |
| GPIB-2 | Опция GPIB для осциллографов LeCroy. |
| РАЗНОЕ | |
| LSIB-1 | Интерфейсная плата вывода цифровых данных PCIe Gen1 x4 |
| ZI-EXTDISP-15 | Опция второго 15.4 WXGA дисплея, включает кабели, крепление и ПО |
| ZI-FRONTPANEL | Съёмная передняя панель управления для осциллографов WavePro 7Zi-A и WaveMaster 8Zi-A |
| ZI-FRONTPANEL-4CH | Съёмная передняя панель 4 канала управления для осциллографов WavePro 7Zi-A и WaveMaster 8Zi-A |
| ДИФФЕРЕНЦИАЛЬНЫЕ ПРОБНИКИ (>10 ГГЦ) | |
| D1305-A | Дифференциальный ВЧ пробник серии WaveLink, полоса пропускания 13 ГГц, время нарастания 33 пс (10–90%), шум 2,9 мВскз (25 нВ/нГц). Вх. динам. диапазон 1,6 Вpk-pk/ ±800 мВ, вх. динам. диапазон (с общей землей) ±4 В. Диапазон смещения вх. напряжения (дифф. режим) ±2,5 В, предельное Uвх ±10 В, коэффициент ослабления 2,5. Входное сопротивление 1 кОм (дифф. режим)/ 100 кОм (режим «с общей землей»), вх. нагрузка (ВЧ) 175 Ом (мин.). Состав: усилитель, 2 провода с наконечником (для впаивания в цепь), гасящие резисторы (10 шт), зажимы и фиксаторы для закрепления наконечников и усилителя, защитный футляр |
| D1305-A-PS | Полный комплект измерительных аксессуаров для измерения сигнала в полосе пропускания до 13 ГГц, вклчает дифференциальный ВЧ пробник D1305, позиционер и измерительную платформу WL-PLINK-A |
| D1605-A | Дифференциальный ВЧ пробник 16 ГГц/1,6 Впик-пип, +/-2,5 В постоянное смещение, +/-4 В общее. Включает 2 соединительных провода для припаивания D1x05-SI, 10 резисторов, защитный кейс, 2 поддерживающих зажима для наконечника |
| D1605-A-PS | Полный комплект измерительных аксессуаров для полосы пропускания до 16 ГГц, вклчает дифференциальный ВЧ пробник D1605, позиционер и измерительную платформу WL-PLINK-A |
| D2005-A | Дифференциальный ВЧ пробник серии WaveLink, полоса пропускания 20 ГГц, время нарастания 20 пс (10–90%), шум 3,5 мВскз (25 нВ/нГц). Входной динамический диапазон 1,6 Вpk-pk/ ±800 мВ, вх. динам. диапазон (с общей землей) ±4 В. Диапазон смещ. вх. напряжения (дифф. режим) ±2,5 В |
| D2005-A-PS | Полный комплект измерительных аксессуаров для полосы пропускания до 20 ГГц, вклчает дифференциальный ВЧ пробник D2005, позиционер и измерительную платформу WL-PLINK-A |
| D2505-A | Дифференциальный ВЧ пробник серии WaveLink, полоса пропускания 25 ГГц, время нарастания 17,5 пс (10–90%), шум 3,1 мВскз (25 нВ/нГц). Вх. динам. диапазон 1,6 Вpk-pk/ ±800 мВ, вх. динам. диапазон (с общей землей) ±4 В. Диапазон смещ. вх. напряжения (дифф. режим) ±2,5 В |
| D2505-A-PS | Полный комплект измерительных аксессуаров для полосы пропускания до 25 ГГц, вклчает дифференциальный ВЧ пробник D2505, позиционер и измерительную платформу WL-2.92MM |
| D11000PS | Дифференциальный ВЧ пробник, полоса пропускания 11 ГГц |
| D13000PS | Дифференциальный ВЧ пробник, полоса пропускания 13 ГГц |
| ДИФФЕРЕНЦИАЛЬНЫЕ ПРОБНИКИ 3 - 6 ГГЦ | |
| D300A-AT | Наконечник для дифференциального пробника, полоса пропускания 3 ГГц, изменяемое расстояние между контактами (работает только совместно с усилителем WL-Pbus 4 ГГц) |
| D410 | Модуль дифференциального пробника-усилителя WaveLink с разъемом ProBus 4 ГГц, 2,5 В (для полного комплекта необходим WL-Pbus 4 ГГц) |
| D410-PT | Модуль дифференциального пробника-усилителя WaveLink D410 c системой позиционирования, разъемProBus 4 ГГц, 2,5 В (для полного комплекта необходим WL-Pbus 4 ГГц) |
| D420 | Модуль дифференциального пробника-усилителя WaveLink с разъемом ProBus 4 ГГц, 5 В (для полного комплекта необходим WL-Pbus 4 ГГц) |
| D420-PT | Модуль дифференциального пробника-усилителя WaveLink D420 c системой позиционирования, разъемProBus 4 ГГц, 5 В (для полного комплекта необходим WL-Pbus 4 ГГц) |
| D310 | Модуль дифференциального пробника-усилителя WaveLink с разъемом ProBus 3,5 ГГц, 2,5 В (для полного комплекта необходим WL-Pbus 4 ГГц) |
| D320 | Модуль дифференциального пробника-усилителя WaveLink с разъемом ProBus 3,5 ГГц, 5 В (для полного комплекта необходим WL-Pbus 4 ГГц) |
| D610 | Модуль дифференциального пробника-усилителя WaveLink с разъемом ProLink 6 ГГц, 2,5 В |
| D620 | Модуль дифференциального пробника-усилителя WaveLink с разъемом ProLink 6 ГГц, 5 В |
| D310-PT | Модуль дифференциального пробника-усилителя WaveLink D310 c системой позиционирования, разъемProBus 3,5 ГГц, 2,5 В (для полного комплекта необходим WL-Pbus) |
| D320-PT | Модуль дифференциального пробника-усилителя WaveLink D320 c системой позиционирования, разъемProBus 3,5 ГГц, 5 В (для полного комплекта необходим WL-Pbus) |
| D500PT | Модуль дифференциального пробника-усилителя WaveLink D500PT c системой позиционирования 5 ГГц, 4,8 В с разъемом ProLink |
| D610-PT | Модуль дифференциального пробника-усилителя WaveLink D610 с системой позиционирования, разъем ProLink 6 ГГц, 2,5 В |
| D620-PT | Модуль дифференциального пробника-усилителя WaveLink D620 с системой позиционирования, разъем ProLink 6 ГГц, 5 В |
| D600A--AT | Наконечник для дифференциального пробника WaveLink, полоса пропускания 6 ГГц, изменяемое расстояние между контактами (работает только совместно с усилителем WL-Plink 6 ГГц) |
| ПЛАТФОРМЫ ДЛЯ ПРОБНИКОВ | |
| WL-PBUS | Усилитель для дифференциальных пробников с разъёмом ProBus, полоса пропускания до 4 ГГц. Включает тело пробника, держатель FreeHand, зажимы, площадку для определения характеристик пробника |
| WL-PLINK | Усилитель для дифференциальных пробников с разъёмом ProLink, полоса пропускания от 4 ГГц до 6 ГГц. Включает тело пробника, держатель FreeHand, зажимы, площадку для определения характеристик пробника |
| WL-PLINK-A | Усилитель для дифференциальных пробников WaveLink с разъёмом ProLink, полоса пропускания 13 ГГц - 20 ГГц. Включает тело пробника, держатель FreeHand, зажимы, площадку для определения характеристик пробника. |
| WL-2.92MM | Усилитель для дифференциальных пробников WaveLink с разъёмом 2,92 мм, полоса пропускания >=20 ГГц. Включает тело пробника, держатель FreeHand, зажимы, площадку для определения характеристик пробника. |
| LPA-2.92 | Переходник между разъёмом ProLink и 2,92 мм |
| ДИФФЕРЕНЦИАЛЬНЫЕ ПРОБНИКИ ДО 1,5 ГГЦ | |
| AP033 | Дифференциальный активный пробник 500 МГц |
| AP034 | Дифференциальный активный пробник 1 ГГц |
| АКТИВНЫЕ ПРОБНИКИ | |
| ZS1000 | Активный высокоомный пробник с полосой пропускания 1 ГГц, 9 пФ |
| ZS1000-QUADPAK | Набор из 4 пробников ZS 1000 |
| ZS1500 | Активный высокоомный пробник с полосой пропускания 1,5 ГГц, 9 пФ |
| ZS1500-QUADPAK | Набор из 4 пробников ZS1500 |
| ZS2500 | Активный высокоомный пробник с полосой пропускания 2,5 ГГц, 1 МОм, 0,9 пФ |
| HFP2500 | Активный пробник с полосой пропускания 2,5 ГГц, 0,7 пФ, коэффициент деления 10:1 |
| ДИФФЕРНЦИАЛЬНЫЕ УСИЛИТЕЛИ ДО 500 МГЦ | |
| DA1855A | Диффернциальный усилитель с прецизионным источником напряжения, 1 канал, полоса пропускания 100 МГц |
| DA1855A-PR2 | Диффернциальный усилитель с прецизионным источником напряжения, 2 канала, полоса пропускания 100 МГц |
| ПРОБНИКИ ДЛЯ ДИФФЕРЕНЦИАЛЬНЫХ УСИЛИТЕЛЕЙ | |
| DXC100A | Пассивные дифференциальные пробники 250 МГц, коэфициент деления ?100 или ?10 |
| DXC200 | Пассивные дифференциальные пробники 50 МГц |
| DXC-5100 | Дифференциальные пробники 250 МГц, 10 МОм, 2,75 пФ, коэффициент деления 100:1 |
| DA101 | Пассивный аттенюатор 10:1, 1 МОм, используется только с дифференциальными усилителями DA |
| ВЫСОКОВОЛЬТНЫЕ ПРОБНИКИ | |
| PPE1.2KV | Высоковольтный пассивный пробник 10:1/100:1, 200/300 МГц, 50 МОм, 600 В/1200 В |
| PPE2KV | Высоковольтный пассивный пробник 100:1, 400 МГц 50 МОм |
| PPE4KV | Высоковольтный пассивный пробник 100:1 400 МГц, 50 МОм |
| PPE5KV | Высоковольтный пассивный пробник 100:1 400 MГц 50 Мом |
| PPE6KV | Высоковольтный пассивный пробник 1000:1, 400 МГц |
| ВЫСОКОВОЛЬТНЫЕ ДИФФЕРНЦИАЛЬНЫЕ ПРОБНИКИ | |
| AP031 | Дифференциальный активный пробник 15 МГц, коэффициент деления 100:10:1, максимальное напряжение 700 В |
| ADP300 | Высоковольтный дифференциальный пробник 20 МГц, 1400 В |
| ADP305 | Высоковольтный дифференциальный пробник, 100 МГц, 1400 В |
| ТОКОВЫЕ ПРОБНИКИ | |
| AP015 | Токовый пробник до 30 А, максимум 50 A < 10 с, 50 МГц |
| CP030 | Токовый пробник до 30 А, полоса частот 0 - 50 МГц |
| CP031 | Токовый пробник до 30 А, полоса частот 0 - 100 МГц |
| CP150 | Токовый пробник до 150 А, максимум 500 A < 30 мкс, 10 МГц |
| CP500 | Токовый пробник до 500 А, 2 МГц |
| ОПТИЧЕСКИЕ ПРОБНИКИ | |
| OE425 | Преобразователь оптического сигнала в электрический, 500-870 нм, разъём ProBus |
| OE455 | Преобразователь оптического сигнала в электрический, 950-1630 нм, разъём ProBus |
| OE525 | Преобразователь оптического сигнала в электрический, 500-870 нм, разъём ProLink |
| OE555 | Преобразователь оптического сигнала в электрический, 950-1630 нм, разъём ProLink |
| OE695G | Оптоэлектрический преобразователь. Длина волны: 780–1550 нм (750–1650 нм – не калиброванный диапазон). Полоса частот: 0… 8,625 ГГц (-3 dBе, электрич.), 0 … 11,64 ГГц (-3 dBo, оптич. с использованием опорного приемника), 0 … 9,5 ГГц (-3 дБе)/0 … 12 ГГц (-6 дБе)/0 … 17 ГГц (-14 дБе). Вариации в полосе пропускания +/-1 дБе (без опорного приемника опорного приемника). Потери в приемнике: ±1,6 дБе до Fref =0,75х*Vпер/ ±4 дБе 2xVпер(тип.)/ ±0,85 дБе до Fref =0.75xVпер/ ±4 дБе 2xVпер. Поддержка стандартов: 8GFC, OC192/STM64,10GBASE-W,10GBASE-R,10GFC, ITU-T G.975 FEC, ITU-T G.709 FEC, 10GbE FEC, 10GFC FEC, пользовательский сигнал 622 Мб/с …12.5 Гб/с (макс. полоса пропускания). Эквив. мощность шума (тип.): 25 пВт/Гц@ 1310 нм, 50 пВт/Гц @ 850 нм (ср. спектральная плотность шума в диапазоне 0…10 ГГц с использованием наиболее чувствительной вертикальной шкалы). Время нарастания: 33 пс (тип., без опорного приемника, на уровне 10-90%). Тип соединителя: FC/PC совместимый с 62,5/125 мкм многомодовой ВОЛС или механически сопрягаемый с одномодовым кабелем. Макс. входной опт. линейный уровень (точка уровня 1-дБ компрессии): -2 дБм/ -3 дБм (тип./ мин.) для волн 1550/1310 нм, +4 дБм /+3 дБм (тип./ мин.) для волн 850 нм. Макс.оптическая мощность: +7 дБм (5 мВт) пик. значение. |
| ТЕСТОВЫЕ ПЛАТЫ | |
| DCS015 | Источник калиброванного сигнала для точной синхронизации тока и напряжения при измерениях мощности для пробников AP015, CP015, CP030, and CP031 |
| TF-DSQ | Тестовая платы используется совместно с ПО осциллографов для калибровки пробников |
| ПАССИВНЫЕ ПРОБНИКИ | |
| PP066 | Широкополосный пассивный пробник, 7,5 ГГц, 500 Ом/1 КОм, 0,25 пФ |
