Цифровой осциллограф LeCroy WaveJet WJ 334A

Осциллограф цифровой, 4 канала, полоса пропускания 350 МГц, частота дискретизации 1 ГГц на канал (2 ГГц - при объединении), память 500 кб на канал, USB

• Полосы пропускания 100 МГц, 200 МГц, 350 МГц и 500 МГц
• Число каналов 2 или 4
• Частота дискретизации до 2 Гвыб/с
• Длина памяти 500 Кб
• 26 автоматических измерений
• Запись и воспроизведение предыстории
• Цветной 19 см дисплей
• Мультиязычный пользовательский интерфейс и меню подсказки
• Концентратор и USB-хост, подключение принтера, компьютера и устройств памяти, дистанционное управление по USB
• Возможность дистанционного управления по GPIB и LAN

Уникальный набор свойств для портативных осциллографов

WaveJet 300A предлагают превосходные технические характеристики, удобный и легкий в использовании пользовательский интерфейс, сокращающий время отладки. Вы можете легко регистрировать и просматривать все детали сигнала благодаря большому 19 см экрану, длинной памяти объемом 500 кб и высокой частоте дискретизации 2 Гвыб/с. USB порт обеспечивает простой путь для сохранения осциллограмм или подключения к компьютеру. Математические и измерительный функции помогут Вам понять происходящий процесс, а режим «Воспроизведение» позволит просмотреть предысторию захвата сигнала.

Всё вместе – технические характеристики, особенности и возможности делают осциллограф WaveJet 300A правильным выбором для нужд измерений и отладки.

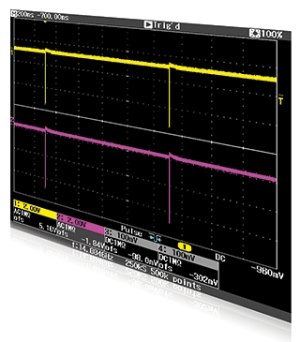

ДЛИТЕЛЬНОЕ ВРЕМЯ ЗАХВАТА

Память 500 Кб на канал устраняет компромисс между большим временем захвата и высокой частотой дискретизации, обеспечивая длительное время записи на частоте дискретизации 2 Гвыб/с. Длинная память делает осциллограф WaveJet прекрасным инструментом для просмотра низкочастотных и высокочастотных сигналов или импульсных сигналов с быстрыми фронтами.

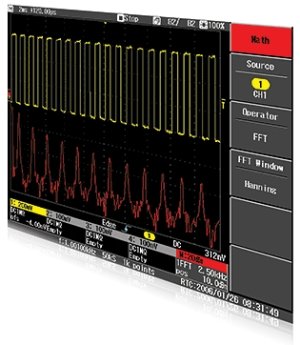

МАТЕМАТИКА

Обработка осциллограмм возможна с помощью встроенных в WaveJet функций математики. Выбирайте любую из доступных функций: суммирование, вычитание или БПФ, и выполняйте требуемую обработку полученных результатов измерений. К полученным данным могут быть применены автоматические или курсорные измерения для обеспечения дополнительных возможностей отладки и анализа.

АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ

Автоматические измерения параметров сигнала значительно экономят время, в WaveJet встроено 26 автоматических измерений. Это позволяет делать важные измерения быстро (до 4-х одновременно), причем по любому каналу, и наблюдать результат в цветовой кодировке того канала, на котором проводятся измерения. При этом результаты выводятся на экран таким образом, чтобы не загораживать сетку дисплея осциллографа. Дополнительно имеется возможность вывода минимальных и максимальных значений измеряемого параметра по всем собранным осциллограммам.

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ

В режиме быстрого сбора информации отображаются глитчи и ранты, но очень тяжело точно определить, когда эти события произошли. Режим повторного воспроизведения поможет вам вернуться назад в то время, когда эти события происходили, измерить их параметры автоматически или курсорами и найти источник проблем.

Модель	Кол-во каналов	Полоса пропускания	Память	Частота дискр. (объедин. кан-в)
WaveJet WJ 354A	4 канала	500 МГц	500 Кб	1 (2) ГГц
WaveJet WJ 334A	4 канала	350 МГц	500 Кб	1 (2) ГГц
WaveJet WJ 322A	2 канала	200 МГц	500 Кб	1 (2) ГГц
WaveJet WJ 324A	4 канала	200 МГц	500 Кб	1 (2) ГГц
WaveJet WJ 312A	2 канала	100 МГц	500 Кб	1 ГГц
WaveJet WJ 314A	4 канала	100 МГц	500 Кб	1 ГГц

?Синхронизация
Способность осуществлять запуск по заранее выбранному событию или специальным условиям делает осциллограф более гибким при отладке процессов. WaveJet дает возможность осуществлять запуск по фронту, длительности импульса, интервалу времени или количеству импульсов, а также имеет режим ТВ синхронизации.

?Встроенный частотомер
Используйте 6-ти разрядный встроенный частотомер. Это делает измерения более простыми. Частотомер всегда отображает результат, и его данные легко считываются.

?Режимы сбора информации
Пиковый детектор и режим эквивалентной дискретизации добавляют гибкости в захвате и измерениях сигнала. WaveJet способен регистрировать глитчи мене 1 нс, используя пиковый детектор, или увеличить частоту дискретизации до 100 Гвыб/с при эквивалентной дискретизации.

?Возможности подключения и связи
Сохранение осциллограмм и экранных копий является важной частью документирования результатов работы. Осциллограф WaveJet имеет USB интерфейс на передней панели для подключения устройств записи и USB интерфейс на тыльной панели для распечатки экранных снимков.

USB разъём на задней панели совместно с опциональными возможностями GPIB и Ethernet интерфейсов обеспечивают полное дистанционное управление осциллографом. Бесплатное программное обеспечение LeCroy Scope Explorer и ActiveDSO дают легкий способ дистанционного управления WaveJet.

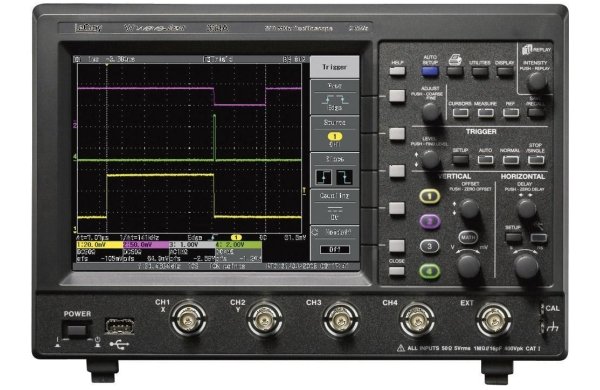

Интуитивно понятный пользовательский интерфейс облегчает работу

Серия WaveJet 300A обладает продуманной, удобной передней панелью и интуитивно понятными органами управления. При небольших размерах осциллограф обладает большим, высококонтрастным экраном размером 19 см. и возможностью подключения к ПК по интерфейсам USB, GPIB и Ethernet.

• Дисплей
Дисплей с диагональю 19 см позволяет легко наблюдать детали сигнала. Также большой экран позволяет размещать результаты измерения и меню, не мешая наблюдению осциллограммы на шкале.

• Время запуска
От момента включения осциллографа WaveJet 300A до готовности к работе проходит всего 3 секунды.

• Возможности подключения
Документирование результатов работы становится легким при использовании интерфейса USB на передней панели осциллографа. Необходимо только нажать кнопку «Печать» для сохранения экранной копии на ваше USB- устройство хранения.

• Компактность
WaveJet 300А действительно компактен. Всего 10 см в глубину, не требует большого пространства на рабочем месте пользователя, удобен при транспортировке.

• Автоустановка
Функция быстрой автоустановки WaveJet 300А позволяет практически мгновенно установить настройки каналов синхронизации, горизонтального и вертикального отклонения для всех активных каналов одним нажатием кнопки.

• Управление яркостью и воспроизведением
Поворачивайте данную ручку для регулировки яркости свечения развертки или нажмите для перехода в режим воспроизведения (цифровой «магнитофон» на 1024 кадра). В данном режиме поворот этой ручки позволяет просматривать историю сигнала, захваченного WaveJet 300А.

• Индикация активных каналов
Светодиодные индикаторы каналов согласуются по цвету с осциллограммами на дисплее, при этом индикаторы вертикального управления активных в данный момент времени каналов всегда светятся, облегчая работу.

• Кнопки-регуляторы
Для придания дополнительной функциональности каждая ручка WaveJet 300А работает и как кнопка. Нажатие ручки «Смещение» автоматически устанавливает его значение на ноль, нажатие ручки «Задержка» выводит точку запуска синхронизации на центр экрана.

• Русскоязычный пользовательский интерфейс
Выбирайте один из 9 доступных языков пользовательского интерфейса.

Режим воспроизведения позволяет эффективно обнаруживать редкие события

ЗАХВАТ И ПОСЛЕДУЮЩЕЕ ВОСПРОИЗВЕДЕНИЕ ИЗ ПАМЯТИ ДО 1024 ОСЦИЛЛОГРАММ

Большинство инженеров и исследователей согласны, что важно видеть быстрое обновление осциллограмм, содержащее редкие события или аномалии сигнала. Но эти редкие события появляются и исчезают с экрана осциллографа. Используя WaveJet, вы можете захватить их легко для детального изучения. Режим быстрого захвата осциллограмм, до 3600 осциллограмм в секунду, объединяется с режимом воспроизведения для возвращения в предысторию для локализации аномалии и ее измерения.

• Быстрое обновление экрана показывает редкие события
Режим быстрого сбора информации позволяет Вам увидеть появляющиеся ранты, но необходимо больше информации, чтобы локализовать проблему.
• Локализовать проблему
Вернитесь обратно во времени для просмотра истории сигнала. Аномалия изолирована, и теперь можно произвести измерения.
• Понять аномалию
Просмотр последовательности из 1024 кадров, полученных при захвате информации, позволяет Вам вернуться назад и понять закономерности проявления аномалий.
• Найти решение проблемы
Используйте режим воспроизведения для лучшего понимания причины проблемы, изучая то, что происходило до, либо после проявления аномалии.

Компактность - удобство при транспортировке

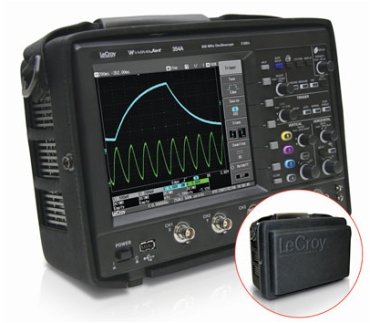

ТРАНСПОРТИРОВОЧНАЯ СУМКА WJ-CASE

Компактные размеры WaveJet делают его чрезвычайно удобным при переноске или транспортировке к месту измерения, в том числе и в полевых условиях. Возможность переноски осциллографа на плечевом ремне (на изображении не показан) предлагает опция WJ-CASE, обеспечивая также механическую защиту осциллографа. Сумка состоит из мягкого чехла защищающего все поверхности осциллографа кроме передней панели, а также съёмной жёсткой фронтальной крышки, закрывающей экран и органы управления. При необходимости транспортировки крышка одним движением фиксируется на осциллографе, а по прибытии к месту измерения можно оперативно приступить к работе сняв только крышку и не вынимая прибор из кейса. А чтобы крышка не потерялась задняя сторона чехла специально была спроектирована таким образом, чтобы крышку, когда она не закрывает переднюю панель, можно было одеть сзади.

ЛОГИЧЕСКИЙ АНАЛИЗАТОР
LOGICSTUDIO 16	Логический анализатор, 16 входных каналов, частота дискретизации 500 МГц (до 1 ГГц – в режиме объединения); измерение, декодирование и анализ сигналов: I2C, UART, SPI и смешанных сигналов с тактовой частотой до 500 МГц; память на канал 20 кбит (до 40 кбит - в режиме объединения). Совместимость с осциллографами: LeCroy WaveJet300A, Tektronix (TDS1000B, TDS2000B, TDS2000C, TDS3000C, DPO/MSO2000, DPO/MSO3000, DPO/MSO4000), Agilent (DSO5000A, DSO/MSO6000A, DSO/MSO7000A, DSO/MSO7000B). Интерфейс USB 2.0, Windows® XP, Windows® Vista.
АППАРАТНЫЕ ОПЦИИ И АКСЕССУАРЫ ДЛЯ ОСЦИЛЛОГРАФОВ СЕРИИ WAVEJET 300
WJ-A-GPIB	Интерфейс дистанционного управления GPIB для осциллографов серии WaveJet-A
WJ-A-LAN	Интерфейс дистанционного управления Ethernet для осциллографов серии WaveJet (всех)
WJ-CASE	Мягкая сумка с плечевым ремнем для переноски осциллографа WJ, имеет съемную крышку (защита лицевой панели)
WJ-RACK	Комплект для монтажа в стойку, 5U
ПРОБНИКИ ДЛЯ ОСЦИЛЛОГРАФОВ СЕРИИ WAVEJET
PP006A	Пассивный делитель, 500 МГц, коэффициент деления 10:1, 10 МОм
PP010-1	Пассивный делитель, 200 МГц, коэффициент деления 10:1, 10 МОм
AP031	Дифференциальный активный пробник 15 МГц, коэффициент деления 100:10:1, максимальное напряжение 700 В
