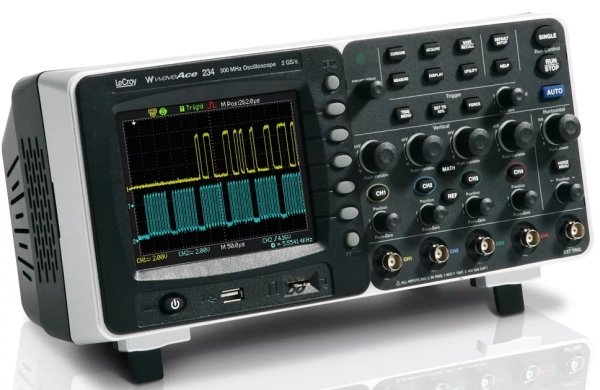

Цифровой осциллограф LeCroy WaveAce WA 2034
Осциллограф цифровой, 4 канала, полоса пропускания 300 МГц, максимальная частота дискретизации 2 ГГц (эквив. 50 ГГц), память 12 кБ на канал (24 кБ – при объединении), авто- и курсорные измерения (32 параметра), расширенная синхронизация (фронт, длит., ТВ, вр. нараст., поперем.), вход внешн. синхр., интерполяция (Sin X/X, лин.), послесвеч. (1 с, 2 с, 5 с, беск.), пиковый детектор 10 нс; математика (сложение, вычитание, умножение, деление), режим БПФ (длина памяти 1К); усредн.(4 /16…128/ 256), автоизм. задержек (фаза и время - 8 парам.); цифровой магнитофон (запись/ воспр. 2500 осцил.), сохр. 20 осцил./ 20 проф./ 2 шабл.; доп. контроль (годен/ негоден); цифр. фильтры (ФВЧ, ФНЧ, полос., режект.); TFT цв. ЖК-дисплей с диаг. 17,8 см (8?18 дел; 480?234 точек), интерфейсы USB (сохранение данных/ ДУ), LAN; масса 4,5 кг (358 x 156 x 118 мм).
• Количество каналов: 2 / 4
• Полоса пропускания 40, 60, 70, 100, 200, 300 МГц (в зависимости от модели)
• Макс. частота дискретизации 1 ГГц (серия WA 1000), 2 ГГц (серия WA 2000); эквив. до 50 ГГц (периодич. сигнал)
• Макс. объем памяти: 2 МБ (серия WA 1000), 24 кБ (серия WA 2000)
• Интерполяция: Sin X/х, линейная
• 5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
• Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
• Автоматические (до 32-х параметров) и курсорные Δ-измерения
• Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
• Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров),пиковый детектор 10 нс
• Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля, выход сигнала «Годен/негоден»
• Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
• Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см., режим послесвечения (1 с, 2 с, 5 с, беск., выкл.)
• Интерфейс: USB 2.0 для управления и записи данных, LAN – только для 4-х канальных моделей
|
