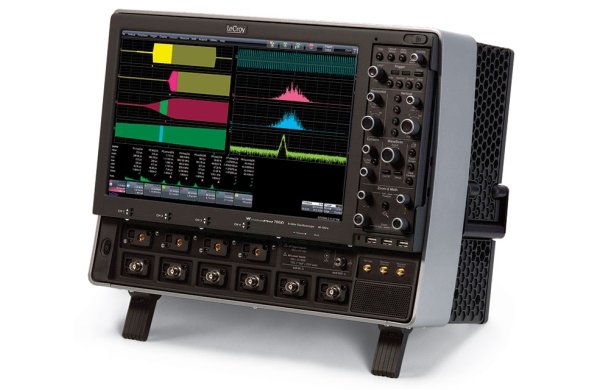

Цифровой осциллограф LeCroy SDA 740Zi-A |
| Модель | Кол-во каналов |
Полоса |
Частота дискр. на канал / при объедин. (опционально) |
Память на канал / при объедин. (опционально) |
| WavePro 715Zi-A | 4 канала | 1,5 ГГц | 10 / 20 ГГц (20 / 40 ГГц ) | 16 / 32 Мбайт (256 Мбайт) |
| WavePro 725Zi-A | 4 канала | 2,5 ГГц | 20 / 40 ГГц | 16 / 32 Мбайт (256 Мбайт) |
| WavePro 735Zi-A | 4 канала | 3,5 ГГц | 20 / 40 ГГц | 16 / 32 Мбайт (256 Мбайт) |
| WavePro 740Zi-A | 4 канала | 4 ГГц | 20 / 40 ГГц | 16 / 32 Мбайт (256 Мбайт) |
| WavePro 760Zi-A | 4 канала | 6 ГГц | 20 / 40 ГГц | 16 / 32 Мбайт (256 Мбайт) |
| SDA 725Zi-A | 4 канала | 2,5 ГГц | 20 / 40 ГГц | 32 / 64 Мбайт (256 Мбайт) |
| SDA 735Zi-A | 4 канала | 3,5 ГГц | 20 / 40 ГГц | 32 / 64 Мбайт (256 Мбайт) |
| SDA 740Zi-A | 4 канала | 4 ГГц | 20 / 40 ГГц | 32 / 64 Мбайт (256 Мбайт) |
| SDA 760Zi-A | 4 канала | 6 ГГц | 20 / 40 ГГц | 32 / 64 Мбайт (256 Мбайт) |
| УВЕРЕННО В БУДУЩЕЕ Возрастает скорость и сложность сигналов, поэтому люди, которые работают с осциллографами, постоянно сталкиваются с новыми вызовами, возникающими при решении современных задач. Не так много осциллографов сегодня, способных принять этот вызов - LeCroy WavePro 7 Zi-A исключение. Он устанавливает стандарт отрасли благодаря широкому выбору измерительных инструментов, быстрому и чёткому отображению сигналов, огромным возможностям по отладке. В дополнение к этому, WavePro 7 Zi-A предлагает большой диапазон настроек по захвату сигналов при любых скоростях, типах, количествах и сложности измеряемых сигналов. Смотрите в будущее уверенно с осциллографами серии WavePro 7 Zi-A. LECROY – ЛИДЕР ОСЦИЛЛОГРАФИЧЕСКОЙ ПАМЯТИ LeCroy использует режимы, которые позволяют максимально быстро и удобно использовать осциллографическую память. WavePro 7 Zi-A с запатентованной технологией X-Stream II даёт выигрыш по быстродействию в 10-20 раз относительно других, существующих сегодня осциллографических решений. Реакция осциллографа на органы управления передней панели всегда быстрая, даже при работе с большими объёмами информации. А специально для тех пользователей, кто хочет проводить пост-обработку данных на внешнем компьютере, опционально доступна карта высокоскоростного интерфейса передачи данных 500 Мб/с. LeCroy является лидером, когда идёт речь о работе с большими объёмами памяти. X-STREAM II: ОПТИМИЗИРОВАН ДЛЯ АНАЛИЗА Дизайн серии осциллографов WavePro 7 Zi-A был оптимизирован для обеспечения максимально быстрой передачи больших объёмов записанных данных, которые характерны для сегодняшних комплексных сигналов. Архитектура потоковой передачи X-Stream II использует сегменты данных переменной длины для улучшения эффективности работы кэш-памяти процессора и быстрой обработки записей. Традиционные цифровые осциллографы, которые обрабатывают полноразмерные сигналы в одном пакете, платят за это потерей производительности. Это происходит из-за применения упрощённой архитектуры, которая не использует всех возможностей процессора. X-Stream II использует процессор Intel® Core™ 2 Quad, высокоскоростные шины данных, 64-разрядную операционную систему и до 8 Гб оперативной памяти. Таким образом, спроектирована лучшая архитектура без малейших недостатков. Вы заметите разницу, как только включите прибор. ОПРЕДЕЛЕНИЕ РЕДКИХ СОБЫТИЙ СПЕЦИАЛЬНЫМИ МЕТОДАМИ Нахождение редких событий является первым шагом на пути к правильной разработке и отладке изделий. Режим TriggerScan детектирует и захватывает больше аномалий за секунду, чем обычные методы визуального наблюдения, при этом система синхронизации определяет нежелательные события, затем захватывает и отображает их для дополнительного анализа. Длинная память позволяет захватывать и анализировать значительные временные интервалы как до, так и после требуемого события. Потоковая архитектура X-Stream II даёт быстрые ответы, даже когда проблема является сложной. Такие инструменты анализа, как гистограммы, дают возможность отображать в наглядном виде, что облегчает понимание результатов измерений и статистики при скоростях измерений до 750000 в секунду. После чего, режим WaveScan™ может быть использован для программного сканирования или поиска условий для тех режимов, в которых невозможна аппаратная синхронизация, например, для больших значений джиттера. В тоже время, такой режим как WaveStream™ предлагает традиционный режим быстрого «аналогового» отображения сигнала. |
 |
| Опция SPECTRUM |
РАСШИРЕННЫЕ НАСТРОЙКИ СИСТЕМЫ СИНХРОНИЗАЦИИ ПОЗВОЛЯЮТ ОБНАРУЖИВАТЬ ПРОБЛЕМЫ БОЛЕЕ ЭФФЕКТИВНО Мощная комбинация широкополосной синхронизации по фронту и 10 различных интеллектуальных триггеров позволяют обнаруживать проблемы, и быстро начать фокусироваться на их причинах. Большинство синхронизаций SMART позволяют делать настройки для длительностей импульсов от 200 пс. Система синхронизации для высокоскоростных шин последовательной передачи данных позволяет осуществлять синхронизацию на скоростях передачи до 3.125 Гб/сек по последовательностям длиной до 80 бит. Доступна также опция аппаратного восстановления тактовой частоты. Кроме этого, доступен полный набор из 7 триггеров для низкоскоростных шин данных (I2C, SPI, UART, RS-232, CAN, LIN, FlexRay), которые могут запускаться по логическим состояниям на этих шинах, а также содержат условия запуска по данным типа меньше, больше и т.д. ДЕТЕКТИРОВАНИЕ И ЗАХВАТ АНОМАЛИЙ TriggerScan использует высокоскоростную аппаратную схему синхронизации и режим послесвечения экрана для захвата только требуемых сигналов, это обеспечивает получение ответа за минуты вместо часов. И эта скорость работы практически не уменьшается при работе с большой памятью или на высоких частотах дискретизации. Для включения TriggerScan необходимо просто вызвать пользовательские или предустановленные настройки наборов запуска по фронту, SMART или синхронизации по последовательным данным (всего до 100 комбинаций). TriggerScan будет поочерёдно пропускать сигнал через каждый конкретный триггер с заданным пользователем временем проверки, захватывать и отображать любые аномалии в сигнале, удовлетворяющие условиям запуска. Так как аппаратная синхронизация используется для захвата незаметных событий, TriggerScan наиболее эффективен для быстрого поиска аномалий по сравнению с технологией простого отображения сигнала на экране в режиме автозапуска. Более того, TriggerScan эффективен даже при работе с большой памятью, таким образом, причина возникновения и связь между событиями будет устанавливаться быстрее. |
 |
| Режим TriggerScan |
БОЛЬШОЙ ВЫБОР НАСТРОЕК СИНХРОНИЗАЦИИ УВЕЛИЧИВАЕТ ВОЗМОЖНОСТИ Всесторонний набор синхронизаций по фронту, SMART и синхронизации по последовательным данным, большинство из которых работают и в режиме исключения, делают TriggerScan очень мощным инструментом анализа. А способность производить синхронизацию по событиям с длительностью от 200 пс ещё более увеличивает возможности поиска редких событий. ВОЗМОЖНОСТИ ПОСЛЕ НАБЛЮДЕНИЯ В отличие от технологии “быстрый дисплей”, результатом работы TriggerScan являются реальные данные оцифрованного входного сигнала, а не просто графическая картинка. Поэтому результаты могут быть сохранены, экспортированы, или к ним полностью может быть применена математика измерения и т.д. Более того, аномалии, пойманные с помощью TriggerScan, могут быть обработаны в специальных режимах сбора данных, таких как сегментированная развёртка. После того как редкое событие или нежелательный режим найдены, его связь с другими событиями может быть легко установлена. Осциллографы серии WavePro 7 Zi-A делает это легко. МГНОВЕННАЯ РЕАКЦИЯ Наиболее длинные записи и наиболее сложный анализ сигналов легко осуществимы, вне зависимости работаете ли вы с передней панели, или предпочитаете использовать мышь. Вы заметите разницу в скорости реакции с первого включения прибора. Для конкурирующих приборов, простой поворот ручки для изменения смещения или задержки во время работы с длинной памятью может потребовать секунд, а то и минут ожидания на ответную реакцию прибора. Если же включена простая математика, такая как вычитание каналов, то некоторые осциллографы вообще становятся болезненно медленными. Осциллографы LeCroy серии WavePro 7 Zi-A остаются быстрыми и отзывчивыми даже при сборе и обработке больших объёмов информации. ПЕРЕДАЧА ДАННЫХ В 25–100 РАЗ БЫСТРЕЕ Часто, пользователи хотят быстро передать данные с осциллографа на внешний компьютер, либо для непрерывного сохранения как можно большего количества информации, либо для передачи собранных данных для дальнейшей пользовательской пост-обработки. Обычно, интерфейс GPIB даёт скорость передачи 1 Мб/с, 100BaseT Ethernet (LAN) - до 10 Mб/с, 1000BaseT Gigabit Ethernet - 22 Mб/s. Для записей 100 Mб и больше, необходимо другое решение по передаче данных с большой скоростью. Решение LeCroy LSIB предлагает прямое соединение с высокоскоростной шиной PCI Express X4 внутри прибора, что обеспечивает скорость передачи 500 Mб/с. Всё, что для этого требуется – установка опциональной карты LeCroy LSIB в прибор и соответствующего интерфейса на внешнем компьютере. Передача данных осуществляется через поставляемый программный интерфейс API. РАСШИРЕННЫЕ ВОЗМОЖНОСТИ Иногда требуется нечто большее, чем просто задание пользовательских функций или измерений. Поэтому LeCroy предлагает графический интерфейс, который может программироваться пользователем под свои задачи. Пользователь может создать абсолютно новый интерфейс с той функциональностью, которая требуется ему, просто путём перенастройки существующих элементов управления. Уникальные возможности осциллографов серии WavePro 7 Zi-A включают в себя: • 15.3 " WXGA сенсорный дисплей • 15.3" WXGA дополнительный сенсорный дисплей, который расширяет рабочий стол для выбранной функции прибора • Одновременное отображение ключевых параметров потока последовательных данных (SDA) • Высокая скорость реакции органов управления даже при работе с длинной памятью • Графический редактор Web для создания сложной математики или анализа параметров • Графическое декодирование с наложением низкоскоростных шин данных • Гистограммы • Съёмная передняя панель может быть расположена рядом с объектом измерения |
| ОПЦИИ РАСШИРЕНИЯ ПАМЯТИ | |
| WPZI-A-S-32 | Опция расширения памяти до32 Mб/канал (64 Мб при объединении каналов) для WavePro Zi-A |
| WPZI-A-M-64 | Опция расширения памяти до 64 Mб/канал (128 Мб при объединении каналов) WavePro Zi-A |
| WPZI-A-L-128 | Опция расширения памяти до 128 Mб/канал (256 Мб при объединении каналов) WavePro Zi-A |
| SDAZI-A-M-64 | Опция расширения памяти до 64 Mб/канал (128 Мб при объединении каналов) для SDA Zi-A |
| SDAZI-A-L-128 | Опция расширения памяти до 128 Mб/канал (64 Мб при объединении каналов) для SDA Zi-A |
| ОПЦИИ УВЕЛИЧЕНИЯ ЧАСТОТЫ ДИСКРЕТИЗАЦИИ | |
| WPZI-1.5GHZ-4X20GS | Опция удвоения частоты дискретизации для WP715Zi-A: 20 ГГц на канал ( 40 ГГц при объединении) |
| ОПЦИИ СИНХРОНИЗАЦИИ И ДЕКОДИРОВАНИЯ ПРОТОКОЛОВ ПОСЛЕДОВАТЕЛЬНОЙ ПЕРЕДАЧИ ДАННЫХ | |
| WP7ZI-1553 TD | Пакет для синхронизации и декодирования протоколов MIL-STD-1553 |
| WPZI-8B10B D | Опция декодирования последовательных сигналов 8b/10b (протоколы PCIe, PCIe 2.0, SAS, SATA, XAUI или задание пользовательских протоколов 8b/10b) |
| WPZI-ARINC429BUS DSYMBOLIC | Опция декодирования шины ARINC 429 |
| WPZI-AUDIOBUS TD | Пакет для синхронизации и декодирования протоколов AudioBus |
| WPZI-AUDIOBUS TDG | Пакет для синхронизации и декодирования протоколов AudioBus trigger, пакет графического анализа |
| WPZI-CANBUS TD | Пакет для синхронизации и декодирования протоколов шины CAN |
| WPZI-CANBUS TDM | Пакет для синхронизации, декодирования и измерений параметров протоколов шины CAN |
| WPZI-DIGRF3GBUS D | Пакет для декодирования протоколов шины DigRF 3G |
| WPZI-DIGRFV4BUS D | Пакет для декодирования протоколов шины DigRF 4G |
| WPZI-DPHYBUS D | Пакет для декодирования протоколов шины MIPI D-PHY CSI-2, DSI |
| WPZI-DPHYBUS DP | Опция декодирования и тестирования физического уровня шины MIPI D-PHY CSI-2, DSI |
| WPZI-EMB | Пакет для синхронизации и декодирования протоколов встраиваемых систем, включает: I2C TD, SPI TD, UART TD |
| WPZI-FCBUS D | Опция декодирования FibreChannel |
| WPZI-FLEXRAYBUS TD | Пакет для синхронизации и декодирования протоколов шины FlexRay |
| WPZI-FLEXRAYBUS TDP | Пакет для синхронизации, декодирования и тестирования физического уровня протоколов шины FlexRay |
| WPZI-HSPT | Опция синхронизация для высокоскоростных потоков данных (50 Мб/с …3,125 Гб/с; для осциллографов с полосой пропускания 4 - 6 ГГц) |
| WPZI-I2CBUS TD | Пакет для синхронизации и декодирования протоколов шины I2C |
| WPZI-LINBUS TD | Пакет для синхронизации и декодирования протоколов шины LIN |
| WPZI-MPHYBUS D | Опция декодирования шины MIPI M-PHY |
| WPZI-MPHYBUS DP | Опция декодирования и тестирования физического уровня шины MIPI M-PHY |
| WPZI-MSO-EMB | Пакет для синхронизации и декодирования протоколов встраиваемых систем, включает: I2C TD, SPI TD, UART TD и логический пробник MS-500-36 |
| WPZI-MSPT | Опция синхронизация для среднескоростных потоков данных (10 Мб/с …1,25 Гб/с; для осциллографов с полосой пропускания 2,5 - 3,5 ГГц) |
| WPZI-PROTOBUS MAG | Опциональный пакет расширения ресурсов декодирования и анализа протоколов I2C, SPI, UART, RS-232, CAN, LIN, FlexRay, D-PHY, DigRF 3G и MIL-STD-1553. Обеспечивает восстановление данных, возможность привязки их к меткам времени и другие функции. Измерения: 5 временных параметров, 3 специальных измерения в шинах, 2 инструмента декодирования сообщений последовательных цифровых данных и наложения их на исходный аналоговый сигнал. Возможность выполнить статистический анализ, обработку и представление данных. Быстрая настройка, фильтрация по условиям, высокая точность измерений. PROTObus MAG предлагает единственную в отрасли возможность графического отображения декодированного сигнала и передаваемых в нём сообщений на исходном аналоговом сигнале (построение гистограмм). |
| WPZI-PROTOSYNC | Пакет расширенной поддержки декодирования и анализа PCI Express Gen1/2/3, USB 2.0/3.0, SAS, SATA и Fibre Channel (уст. в осциллографе опции декодирования PCIEbus D, USB2bus D, USB3bus D, SASbus D, SATAbus D, и FCbus D). ProtoSync при анализе сообщений протокола передачи совмещает физический уровень сигнала, логический уровень транзакций, примечания декодированных данных и табличную информацию. |
| WPZI-PROTOSYNC-BT | Пакет расширенной поддержки декодирования и анализа PROTOSYNC, включая программное обеспечение контроля скорости передачи |
| WPZI-SASBUS D | Опция декодирования SAS |
| WPZI-SATABUS D | Пакет для декодирования протоколов SATA, поддержка SATA 1, 2, 3. |
| WPZI-SPIBUS TD | Пакет для синхронизации и декодирования протоколов шины SPI |
| WPZI-UART-RS232BUS TD | Пакет для синхронизации и декодирования протоколов шины UART и RS232 |
| WPZI-USB2BUS D | Пакет для декодирования протоколов USB2.0 |
| WPZI-USB2-HSICBUS D | Опция декодирования USB протоколов |
| WPZI-USB3BUS D | Пакет для декодирования протоколов USB3.0, обеспечивается поддержка USB 3.0, 2.0, 1.x |
| WPZI-PCIEBUS D | Пакет для декодирования протоколов PCI Express (Gen 1.x, 2.0, and 3.0) |
| ОПЦИИ СИНХРОНИЗАЦИИ ОСЦИЛЛОГРАФОВ | |
| ZI-8CH-SYNCH | Аппаратная опция для платформы 7 Zi-A с целью объединения систем сбора данных 2-х осциллографов. Обеспечивает увеличение частоты дискретизации в случае анализа широкополосного сигнала или числа входов (до 8 каналов) при отладке многоканального устройства. |
| АППАРАТНЫЕ ОПЦИИ МОДЕРНИЗАЦИИ | |
| WPZI-8-UPG-16GBRAM | Расширение оперативной памяти с 8 ГБ до 16 ГБ |
| WPZI-8-UPG-32GBRAM | Расширение оперативной памяти с 8 ГБ до 32 ГБ |
| WPZI-500GB-HD | Увеличение стандартного объёма HDD до 500 ГБ |
| WPZI-500GB-RHD-02 | Дополнительный диск ёмкостью 500 ГБ. Включает ОС Windows Vista, осциллографическую оболочку. |
| ОПЦИИ ТЕСТИРОВАНИЯ НА СООТВЕТСТВИЕ СТАНДАРТАМ | |
| QPHY-LPDDR2 | Опция тестирования на соответствие стандартам интерфейса LPDDR2 |
| WPZI-SDM | Пакет масок последовательной передачи данных, используется для построения глазковых диаграмм |
| QPHY-DDR2 | Опция тестирования на соответствие стандартам памяти DDR2 |
| QPHY-DDR3 | Опция тестирования на соответствие стандартам памяти DDR3 |
| QPHY-ENET | Опция тестирования на соответствие стандартам Ethernet 10/100/1000BT |
| QPHY-HDMI | Опция тестирования на соответствие стандартам HDMI, требуется опция SDA II для WavePro 7Zi-A |
| QPHY-MIPI-DPHY | Опция тестирования на соответствие стандартам MIPI-DPHY |
| QPHY-PCIE | Опция тестирования на соответствие стандартам PCIe Gen1, Gen2; требуется опция SDA II и не менее 20 МБ памяти для WavePro 7Zi-A |
| QPHY-SATA-TSG-RSG | Опция тестирования на соответствие стандартам SATA (PHY, TSG, OOB and OOB); требуется опция SDA II, Eye Dr II и не менее 20 МБ памяти для WavePro 7Zi-A |
| QPHY-USB | Опция тестирования на соответствие стандартам USB 2.0 |
| QPHY-UWB | Измерение и оценка на соответствие сверхширокополосных систем передачи (WiMedia UWB) |
| TF-ENET-B | Тестовая площадка для анализа 10/100/1000BaseT Ethernet |
| TF-ET | Набор адаптеров для согласования входа осциллографа и телекоммуникационной аппаратуры, включает в себя сопротивление несимметричное 75 Ом и симметричные сопротивления 100 и 120 Ом |
| TF-HDMI-3.3V | Переходная тестовая площадка для тестирования устройств HDMI |
| TF-HDMI-3.3V-QUADPAK | Набор из 4 переходных тестовых площадок для тестирования устройств HDMI |
| TF-SATA-C | Измерительная площадка для выполнения теста на соответствие стандарту SATA (1,5 Гб/с, 3,0 Гб/с 6,0 Гб/с) для WavePro 7 Zi-A требуется наличие установленной опции SDA II и не менее 20 MБ памяти |
| TF-SATA-C-KIT | Комплект в составе измерительной площадки TF-SATA-C и принадлежностей для выполнения теста на соответствие стандарту SATA |
| TF-USB-B | Тестовая площадка для анализа на соответствие стандартам USB 2.0 |
| ОПЦИИ АНАЛИЗА ПОТОКА ПОСЛЕДОВАТЕЛЬНЫХ ДАННЫХ | |
| WPZI-CBL-DE-EMBED | Опция для устранения эффекта влияния соединительных кабелей (пробников, тестовых площадок), приводящего к искажениям с ростом частоты сигнала. Опция программного моделирования позволяет пользователю легко скомпенсировать эти факторы в таблице ослабления или ввести константы затухания, которые нормируются изготовителем кабеля или аксессуаров. Эти функции являются стандартными во всех моделях анализаторов SDA и включены в пакет Eye Doctor II. |
| WPZI-EYEDRII | Пакет инструментов для быстрого анализ «глазковых» диаграмм. Достоверные измерения сигналов последовательной передачи , в т.ч. новых поколений стандартов, за счёт устранения влияния подключенных адаптеров и переходников. Восстановление целостности сигнала в реальном масштабе времени (внесение предискажений и программное выравнивание АЧХ на приеме), эмуляция АЧХ приемника на всей длине записи. Создание любой комбинации предыскажений, моделирование виртуальных пробников в любой точке схемы. |
| WPZI-SDAIII | Пакет для анализа систем последовательной передачи данных, измерений джиттера и параметров глазковых диаграмм |
| ЛОГИЧЕСКИЕ ПРОБНИКИ MS | |
| MS-250 | логический пробник, макс. тактовая частота входных сигналов 250 МГц, частота дискретизации до 1 ГГц, память 10 Мб/канал, 18 каналов |
| MS-500 | логический пробник, макс. тактовая частота входных сигналов 500 МГц, частота дискретизации до 2 ГГц, память 50 Мб/канал, 18 каналов |
| MS-500-36 | логический пробник, макс. тактовая частота входных сигналов 250(36 каналов)/500 МГц (18 каналов), частота дискретизации до 1ГГц/2 ГГц, память 25 Мб/50 Мб на канал |
| АКСЕССУАРЫ ДЛЯ ЛОГИЧЕСКИХ ПРОБНИКОВ MS | |
| PK400-1 | Комплект цветных микрозажимов для анализаторов серии MS (10шт.) диаметр 2,54 мм. |
| PK400-2 | Комплект цветных микрозажимов для анализаторов серии MS (10шт.) диаметр 1 мм. |
| PK400-3 | Комплект цветных микрозажимов для анализаторов серии MS (10шт.) диаметр 0,2 мм. |
| ОПЦИИ АНАЛИЗА ПАРАМЕТРОВ СИСТЕМ ХРАНЕНИЯ ДАННЫХ | |
| WM8ZI-AORM | Пакет измерения параметров оптических приводов |
| WM8ZI-DDM2 | Пакет для измерения параметров приводов HDD |
| ОПЦИИ ИЗМЕРЕНИЯ МОЩНОСТИ | |
| WPZI-PMA2 | Пакет для измерения и анализа мощности |
| ОПЦИИ АНАЛИЗА ДЖИТТЕРА | |
| WPZI-JITKIT | Опция анализа джиттера, анализ и одновременное представление статистических, спектральных и временнх данных. |
| ОПЦИЯ ЦИФРОВЫХ ФИЛЬТРОВ | |
| WPZI-DFP2 | Опция DFP2 обеспечивает создание цифровых фильтров с программируемыми характеристиками для обработки полученных осциллограмм с выводом результата фильтрации на экран осциллографа. Опция обеспечивает создание следующих фильтров: Фильтр НЧ; Фильтр ВЧ; Полосовой фильтр; Режекторный фильтр; Косинус фильтр ФНЧ; Обратно-квадратичный косинус фильтр ФНЧ; Гауссов фильтр; Фильтр с бесконечной импульсной характеристикой (БИХ); С заданными пользователем характеристиками; Многодиапазонный фильтр. |
| ДРУГИЕ ПРОГРАММНЫЕ ОПЦИИ | |
| WPZI-EMC | Опция измерения ЭМС импульсов |
| WPZI-ET-PMT | Пакет масок сигналов электросвязи |
| WPZI-SPECTRUM | Опция анализатора спектра и расширенного БПФ |
| УДАЛЕННОЕ УПРАВЛЕНИЕ | |
| GPIB-2 | Опция GPIB для осциллографов LeCroy. |
| РАЗНОЕ | |
| LSIB-1 | Интерфейсная плата вывода цифровых данных PCIe Gen1 x4 |
| ZI-EXTDISP-15 | Опция второго 15.4 WXGA дисплея, включает кабели, крепление и ПО |
| ZI-FRONTPANEL | Съёмная передняя панель управления для осциллографов WavePro 7Zi-A и WaveMaster 8Zi-A |
| ZI-FRONTPANEL-4CH | Съёмная передняя панель 4 канала управления для осциллографов WavePro 7Zi-A и WaveMaster 8Zi-A |
| ДИФФЕРЕНЦИАЛЬНЫЕ ПРОБНИКИ 3 - 6 ГГЦ | |
| D300A-AT | Наконечник для дифференциального пробника, полоса пропускания 3 ГГц, изменяемое расстояние между контактами (работает только совместно с усилителем WL-Pbus 4 ГГц) |
| D410 | Модуль дифференциального пробника-усилителя WaveLink с разъемом ProBus 4 ГГц, 2,5 В (для полного комплекта необходим WL-Pbus 4 ГГц) |
| D410-PT | Модуль дифференциального пробника-усилителя WaveLink D410 c системой позиционирования, разъемProBus 4 ГГц, 2,5 В (для полного комплекта необходим WL-Pbus 4 ГГц) |
| D420 | Модуль дифференциального пробника-усилителя WaveLink с разъемом ProBus 4 ГГц, 5 В (для полного комплекта необходим WL-Pbus 4 ГГц) |
| D420-PT | Модуль дифференциального пробника-усилителя WaveLink D420 c системой позиционирования, разъемProBus 4 ГГц, 5 В (для полного комплекта необходим WL-Pbus 4 ГГц) |
| D310 | Модуль дифференциального пробника-усилителя WaveLink с разъемом ProBus 3,5 ГГц, 2,5 В (для полного комплекта необходим WL-Pbus 4 ГГц) |
| D320 | Модуль дифференциального пробника-усилителя WaveLink с разъемом ProBus 3,5 ГГц, 5 В (для полного комплекта необходим WL-Pbus 4 ГГц) |
| D610 | Модуль дифференциального пробника-усилителя WaveLink с разъемом ProLink 6 ГГц, 2,5 В |
| D620 | Модуль дифференциального пробника-усилителя WaveLink с разъемом ProLink 6 ГГц, 5 В |
| D310-PT | Модуль дифференциального пробника-усилителя WaveLink D310 c системой позиционирования, разъемProBus 3,5 ГГц, 2,5 В (для полного комплекта необходим WL-Pbus) |
| D320-PT | Модуль дифференциального пробника-усилителя WaveLink D320 c системой позиционирования, разъемProBus 3,5 ГГц, 5 В (для полного комплекта необходим WL-Pbus) |
| D500PT | Модуль дифференциального пробника-усилителя WaveLink D500PT c системой позиционирования 5 ГГц, 4,8 В с разъемом ProLink |
| D610-PT | Модуль дифференциального пробника-усилителя WaveLink D610 с системой позиционирования, разъем ProLink 6 ГГц, 2,5 В |
| D620-PT | Модуль дифференциального пробника-усилителя WaveLink D620 с системой позиционирования, разъем ProLink 6 ГГц, 5 В |
| D600A--AT | Наконечник для дифференциального пробника WaveLink, полоса пропускания 6 ГГц, изменяемое расстояние между контактами (работает только совместно с усилителем WL-Plink 6 ГГц) |
| ПЛАТФОРМЫ ДЛЯ ПРОБНИКОВ | |
| WL-PBUS-CASE | Усилитель для дифференциальных пробников с разъёмом ProBus, кабельная сборка для пробников серии WaveLink: D410, D420, и D300A-AT |
| WL-PLINK-CASE | Усилитель для дифференциальных пробников с разъёмом ProLink, полоса пропускания от 4 ГГц до 6 ГГц, кабельная сборка для пробников серии WaveLink: D610, D620, D600A-AT, и Dxx30 |
| ДИФФЕРЕНЦИАЛЬНЫЕ ПРОБНИКИ ДО 1,5 ГГЦ | |
| AP033 | Дифференциальный активный пробник 500 МГц |
| AP034 | Дифференциальный активный пробник 1 ГГц |
| ZD500 | Дифференциальный активный пробник с полосой пропускания 500 МГц, 1,0 пФ, ±8 В |
| ZD1000 | Дифференциальный активный пробник с полосой пропускания 1 ГГц, 1,0 пФ, ±8 В |
| ZD1500 | Дифференциальный активный пробник с полосой пропускания 1,5 ГГц, 1,0 пФ, ±8 В |
| АКТИВНЫЕ ПРОБНИКИ | |
| ZS1000 | Активный высокоомный пробник с полосой пропускания 1 ГГц, 9 пФ |
| ZS1000-QUADPAK | Набор из 4 пробников ZS 1000 |
| ZS1500 | Активный высокоомный пробник с полосой пропускания 1,5 ГГц, 9 пФ |
| ZS1500-QUADPAK | Набор из 4 пробников ZS1500 |
| ZS2500 | Активный высокоомный пробник с полосой пропускания 2,5 ГГц, 1 МОм, 0,9 пФ |
| HFP2500 | Активный пробник с полосой пропускания 2,5 ГГц, 0,7 пФ, коэффициент деления 10:1 |
| ДИФФЕРНЦИАЛЬНЫЕ УСИЛИТЕЛИ ДО 500 МГЦ | |
| DA1855A | Диффернциальный усилитель с прецизионным источником напряжения, 1 канал, полоса пропускания 100 МГц |
| DA1855A-PR2 | Диффернциальный усилитель с прецизионным источником напряжения, 2 канала, полоса пропускания 100 МГц |
| ПРОБНИКИ ДЛЯ ДИФФЕРЕНЦИАЛЬНЫХ УСИЛИТЕЛЕЙ | |
| DXC100A | Пассивные дифференциальные пробники 250 МГц, коэфициент деления ?100 или ?10 |
| DXC200 | Пассивные дифференциальные пробники 50 МГц |
| DXC-5100 | Дифференциальные пробники 250 МГц, 10 МОм, 2,75 пФ, коэффициент деления 100:1 |
| DA101 | Пассивный аттенюатор 10:1, 1 МОм, используется только с дифференциальными усилителями DA |
| ВЫСОКОВОЛЬТНЫЕ ПРОБНИКИ | |
| PPE1.2KV | Высоковольтный пассивный пробник 10:1/100:1, 200/300 МГц, 50 МОм, 600 В/1200 В |
| PPE2KV | Высоковольтный пассивный пробник 100:1, 400 МГц 50 МОм |
| PPE4KV | Высоковольтный пассивный пробник 100:1 400 МГц, 50 МОм |
| PPE5KV | Высоковольтный пассивный пробник 100:1 400 MГц 50 Мом |
| PPE6KV | Высоковольтный пассивный пробник 1000:1, 400 МГц |
| ВЫСОКОВОЛЬТНЫЕ ДИФФЕРНЦИАЛЬНЫЕ ПРОБНИКИ | |
| AP031 | Дифференциальный активный пробник 15 МГц, коэффициент деления 100:10:1, максимальное напряжение 700 В |
| ADP300 | Высоковольтный дифференциальный пробник 20 МГц, 1400 В |
| ADP305 | Высоковольтный дифференциальный пробник, 100 МГц, 1400 В |
| ТОКОВЫЕ ПРОБНИКИ | |
| AP015 | Токовый пробник до 30 А, максимум 50 A < 10 с, 50 МГц |
| CP030 | Токовый пробник до 30 А, полоса частот 0 - 50 МГц |
| CP031 | Токовый пробник до 30 А, полоса частот 0 - 100 МГц |
| CP150 | Токовый пробник до 150 А, максимум 500 A < 30 мкс, 10 МГц |
| CP500 | Токовый пробник до 500 А, 2 МГц |
| ОПТИЧЕСКИЕ ПРОБНИКИ | |
| OE425 | Преобразователь оптического сигнала в электрический, 500-870 нм, разъём ProBus |
| OE455 | Преобразователь оптического сигнала в электрический, 950-1630 нм, разъём ProBus |
| OE525 | Преобразователь оптического сигнала в электрический, 500-870 нм, разъём ProLink |
| OE555 | Преобразователь оптического сигнала в электрический, 950-1630 нм, разъём ProLink |
| OE695G | Оптоэлектрический преобразователь. Длина волны: 780–1550 нм (750–1650 нм – не калиброванный диапазон). Полоса частот: 0… 8,625 ГГц (-3 dBе, электрич.), 0 … 11,64 ГГц (-3 dBo, оптич. с использованием опорного приемника), 0 … 9,5 ГГц (-3 дБе)/0 … 12 ГГц (-6 дБе)/0 … 17 ГГц (-14 дБе). Вариации в полосе пропускания +/-1 дБе (без опорного приемника опорного приемника). Потери в приемнике: ±1,6 дБе до Fref =0,75х*Vпер/ ±4 дБе 2xVпер(тип.)/ ±0,85 дБе до Fref =0.75xVпер/ ±4 дБе 2xVпер. Поддержка стандартов: 8GFC, OC192/STM64,10GBASE-W,10GBASE-R,10GFC, ITU-T G.975 FEC, ITU-T G.709 FEC, 10GbE FEC, 10GFC FEC, пользовательский сигнал 622 Мб/с …12.5 Гб/с (макс. полоса пропускания). Эквив. мощность шума (тип.): 25 пВт/Гц@ 1310 нм, 50 пВт/Гц @ 850 нм (ср. спектральная плотность шума в диапазоне 0…10 ГГц с использованием наиболее чувствительной вертикальной шкалы). Время нарастания: 33 пс (тип., без опорного приемника, на уровне 10-90%). Тип соединителя: FC/PC совместимый с 62,5/125 мкм многомодовой ВОЛС или механически сопрягаемый с одномодовым кабелем. Макс. входной опт. линейный уровень (точка уровня 1-дБ компрессии): -2 дБм/ -3 дБм (тип./ мин.) для волн 1550/1310 нм, +4 дБм /+3 дБм (тип./ мин.) для волн 850 нм. Макс.оптическая мощность: +7 дБм (5 мВт) пик. значение. |
| ТЕСТОВЫЕ ПЛАТЫ | |
| DCS015 | Источник калиброванного сигнала для точной синхронизации тока и напряжения при измерениях мощности для пробников AP015, CP015, CP030, and CP031 |
| TF-DSQ | Тестовая платы используется совместно с ПО осциллографов для калибровки пробников |
| ПАССИВНЫЕ ПРОБНИКИ | |
| PP066 | Широкополосный пассивный пробник, 7,5 ГГц, 500 Ом/1 КОм, 0,25 пФ |
