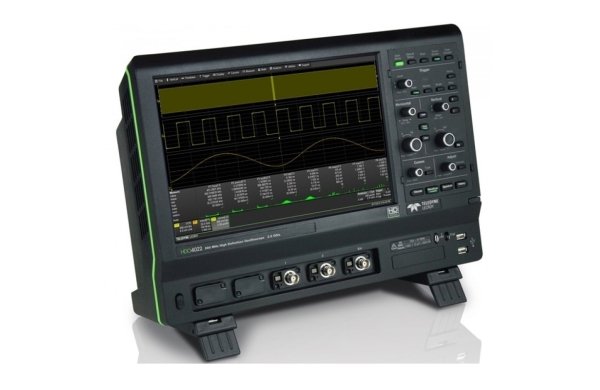

Цифровой осциллограф LeCroy HDO4024

Цифровой осциллограф LeCroy HDO4024


Цифровой осциллограф высокого разрешения, АЦП 12 бит (15 бит в режиме увеличенного разрешения (ERES)); 4 канала, полоса пропускания 200 МГц; частота дискретизации 2,5 ГГц/канал (125 ГГц для периодического сигнала) , память 12,5 МБ/канал (25 МБ при объединении), опция памяти 25 МБ/канал (50 МБ при объединении); режимы: Wave Scan, History, LabNotebook, сегментированная развертка; измерения и математика - стандартный набор; программные опции - анализатор спектра, анализатор мощности, декодирование протоколов I2C, SPI, UART, CAN, LIN, FlexRay, USB, MIL-STD-1553 и пр.; TFT сенсорный экран 31 см, разрешение 1280?800 точек (WXGA); масса 5,7 кг


Осциллографы серий HDO4000 и HDO6000 расширяют линейку 12-битных осциллографов Wave Runner HRO 6 Zi. В новых сериях представлено 9 моделей с полосой пропускания от 200 МГц до 1 ГГц. Осциллографы HDO представляют собой очередной этап в развитии современной цифровой осциллографии с использованием технологии высокой четкости HD4096. Новинки имеют компактный форм-фактор, длинную память, мощные средства для отладки и локализации проблем, оснащены дисплеем c технологией multi-touch и диагональю 30 см.

Новинки от компании Teledyne LeCroy предназначены для широкого перечня измерительных задач и аналитических приложений. Для решения конкретных задач, осциллографы серий HDO4000/HDO6000 имеют различный набор технических характеристик и функциональности. Серия HDO4000 наиболее оптимальна для стандартных приложений, а HDO6000 является более мощным продолжением предыдущей серии HRO и может с успехом применяться для наблюдения и анализа сложных сигналов, где не достаточно возможностей обычных 8 битных осциллографов.

Режим WaveScan™ мощный инструмент поиска и анализа аномалий как на экране осциллографа (в «живом» сигнале реального времени), так и в сигнале, записанном в длинную память осциллографа HDO. Доступно задать более 20 типов и критериев сканирования (в т.ч. ранты и глитчи), отслеживать результаты поиска на осциллограмме и в таблице данных. Сканируйте сигнал в течение необходимого времени (часы и дни) и «просеивайте» события, которые находятся вне аппаратных условий запуска.

Режим History (история) позволяет вы­полнить прокрутку назад во вре­мени для обнаружения аномалий, измерить их параметры в режиме автоизмерений или с помощью курсоров и быстро локализовать проблему. В этом режиме осциллограф HDO всегда выполняет буферизацию отсчетов (в зависимости от установленной длины памяти), поэтому не требуется никаких действий пользователя для настройки запуска или сохранения осциллограмм, а только активация средств просмотра.

Режим Sequence (сегментированная память) позволяет осциллографу HDO разделить захваченный сигнал на сегменты (до 10.000 сегментов), удаляя ненужное межсегментное время, выделить отдельный сегмент для анализа и сохранения, а так же последовательно воспроизвести все полученные сегменты. Это дает возможность сохранить высокую частоту дискретизации при отображении ВЧ сигналов, уменьшить время простоя (dead time), а также произвести измерения временных интервалов между редко повторяющимися сигналами.


ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• АЦП 12-бит, с увеличением до 15 бит в режиме эквивалентного разрешения (ERes)
• Полосы пропускания 200 МГц, 350 МГц, 500 МГц и 1 ГГц
• Частота дискретизации – 2,5 ГГц на канал
• Длинная память (до 250 МБ на канал)
• Расширенные инструменты поиска событий – WaveScan
• Генератор отчетов LabNotebook (записная книжка)
• Режим предыстории History (просмотр ранее собранных данных)
• Дисплей с технологией MultiTouch (диагональ 30 см)
• Обновленный режим анализатора спектра (c 2D / 3D визуализацией)
• Синхронизация и декодирование последовательных протоколов
• Анализ мощности

Полоса пропускания

Опция синхронизации и декодирования сигналов по протоколам, применяемым
во встраиваемых системах: I2C, SPI, UART-RS232
